Vulkollan loop- en aandrijfwielen tot 9.200 kg

Wielen voor draaiende tribunes van DM Wheel Systems hebben een Vulkollan-loopvlak (92 Shore A): VE-loopwielen van Ø250-600 mm dragen 2.600 tot 9.200 kg per wiel, en aandrijfwielen uit de series VR en VE, met H7-boring en spiebaan, zetten de tribune in beweging. Het elastische loopvlak dempt rolgeluid en schokken onder een volle zaal.

Wielen voor draaiende tribunes

De resultaten

Welke eisen stelt een draaiende tribune aan wielen?

  • Onhoorbaar tijdens de voorstelling: een tribune draait soms midden in een scène. Acteur en publiek mogen het wiel niet horen, ook niet bij het omkeren van de draairichting.
  • Uren stilstand onder publiek: tijdens de voorstelling staat de volle tribune stil op dezelfde plek. Na afloop moet hij weer soepel ronddraaien, zonder bonk van een ingedrukte plek.
  • Rollen op een cirkel: elk wiel loopt over een eigen cirkelbaan. Wijst de wielas niet exact naar het draaipunt, dan schuift het loopvlak bij elke meter een beetje opzij, met geluid en slijtage als gevolg.
  • Grip op de aandrijving: de aandrijving brengt het koppel via wrijving over op de loopbaan. Slipt het aandrijfwiel, dan draait de tribune schokkerig of stopt hij niet op zijn merkteken.
  • Ongelijke verdeling: het publiek zit nooit gelijk verdeeld en een grote constructie is nooit volmaakt vlak. Niet elk wiel draagt evenveel.

Aanbevolen wielen voor draaiende tribunes

DM-serie VE Vulkollan loopwiel — draagt tribune en publiek

Serie VE kogellager, Losse Vulkollan zwaarlastwielen met dikke band (breedte >100mm) tot 9.200kg

SpecificatieWaarde
Wieldiameter250 – 600 mm
Loopvlakbreedte100 – 230 mm
Draagvermogen bij 4 km/h2.600 – 9.200 kg per wiel
Loopvlakvast opgegoten Vulkollan, 92 Shore A, dikke band
Kerngietijzer of staalgelast
Lagerkogellager; andere kogellagermaten of conische lagers mogelijk
Temperatuur-40 °C tot +85 °C, kortstondig +120 °C

De dikke Vulkollan-laag veert meer in dan een dunne band. Zo ligt de last van een volle zaal op een groter contactvlak en houdt het wiel grip op de loopbaan. Als flenswiel met bevestigingsgaten volgens opgave past de VE direct op de tribuneconstructie. Bekijk serie VE loopwielen → · Vraag offerte →

DM-serie VR Vulkollan aandrijfwiel H7 — in een aparte aandrijfunit

Serie VR H7 boring met spiebaan, Aandrijfwielen met dunne band

SpecificatieWaarde
Wieldiameter100 – 250 mm
Loopvlakbreedte40 – 80 mm
Draagvermogen bij 4 km/h440 – 1.800 kg
LoopvlakVulkollan, 92 Shore A, dunne band
BoringH7 met spiebaan, 20 – 40 mm; ook voorboring, ander asgat of flensaansluiting
Temperatuur-40 °C tot +85 °C, kortstondig +120 °C

Voor aandrijfunits die met een veer of eigen gewicht tegen de loopbaan drukken; de tabelwaarde is dan de grens voor de aandrukkracht. Omdat zo'n unit uren op dezelfde plek aangedrukt staat, telt de dunne band: kleinste kans op een blijvende indruk, minste aanzetweerstand. Bekijk serie VR aandrijfwielen → · Vraag offerte →

DM-serie VE Vulkollan aandrijfwiel H7 — als een dragend wiel ook aandrijft

Serie VE H7 boring met spiebaan, Aandrijfwielen met dikke band (breedte >100mm)

SpecificatieWaarde
Wieldiameter250 – 600 mm
Loopvlakbreedte100 – 230 mm
Draagvermogen bij 4 km/h2.400 – 9.200 kg
LoopvlakVulkollan, 92 Shore A, dikke band
BoringH7 met spiebaan, 35 – 80 mm; ook voorboring, ander asgat of flensaansluiting

Drijft de motor een of meer van de dragende wielen aan, kies dan de VE in de H7-uitvoering in dezelfde maat als de loopwielen. Alle wielen staan dan even hoog en het aandrijfwiel heeft de grip van de dikke band. Bekijk serie VE aandrijfwielen → · Vraag offerte →

Zo kiest u de wielen voor een draaiende tribune

Begin bij het volle gewicht. Rekenvoorbeeld: constructie 25.000 kg, 300 stoelen, 80 kg per bezoeker; samen 49.000 kg. Over twaalf loopwielen verdeeld is dat gemiddeld ruim 4.000 kg, maar kies op de wielreactie van het zwaarst belaste wiel uit het rekenmodel van de constructeur. Komt die op 6.000 kg, dan past een VE van Ø600 × 150 mm (6.900 kg); een Ø530 × 150 mm (5.700 kg) is dan te licht.

Controleer daarna de snelheid. Een tribune met een loopcirkel van Ø20 m die in twee minuten rondgaat, rijdt aan de buitenkant 1,9 km/h, ruim onder de 4 km/h die bij de tabelwaarden hoort. Draait de tribune sneller of vaker achter elkaar, dan warmt het Vulkollan op en rekent DM het draagvermogen opnieuw door.

Richt elke wielas precies naar het draaipunt en let op de bandbreedte. Bij een band van 150 mm legt de buitenkant per omwenteling van de tribune 0,94 m meer af dan de binnenkant, wat de straal ook is. Op een grote loopcirkel verdeelt dat verschil zich over een lange weg; op een kleine cirkel wordt het weggeschuurd. Kies de bandbreedte dus mede op de straal.

Voordelen van DM Wheel-wielen voor draaiende tribunes

  • De VE als loopwiel én als aandrijfwiel: in dezelfde maten van Ø250 tot 600 mm, zodat een aangedreven dragend wiel even hoog staat als zijn buren.
  • Rustig aanzetten en stoppen: de Vulkollan-aandrijfwielen VR en VE zijn schokbestendig en geluiddempend, zodat de aanzet van de motor niet als een schok in de tribune komt.
  • Maatwerk voorbij Ø600 mm: andere kogellagermaten, conische lagers, een flensaansluiting of een groter wiel op tekening maakt de ontwikkelafdeling in Boxtel, zoals het wiel van Ø700 mm voor de STS-tribune.

Uit de praktijk: Een roterende multifunctionele tribune

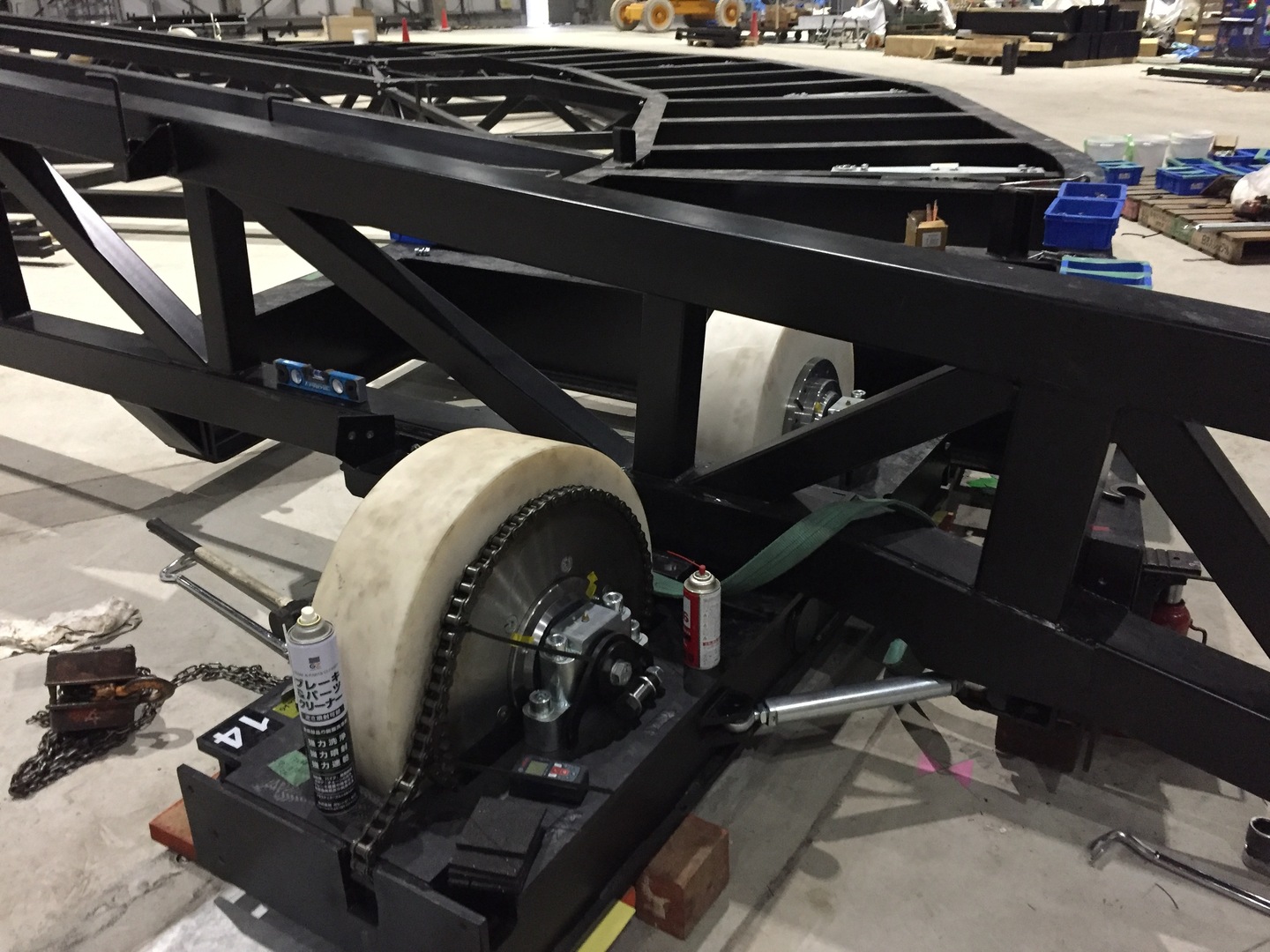

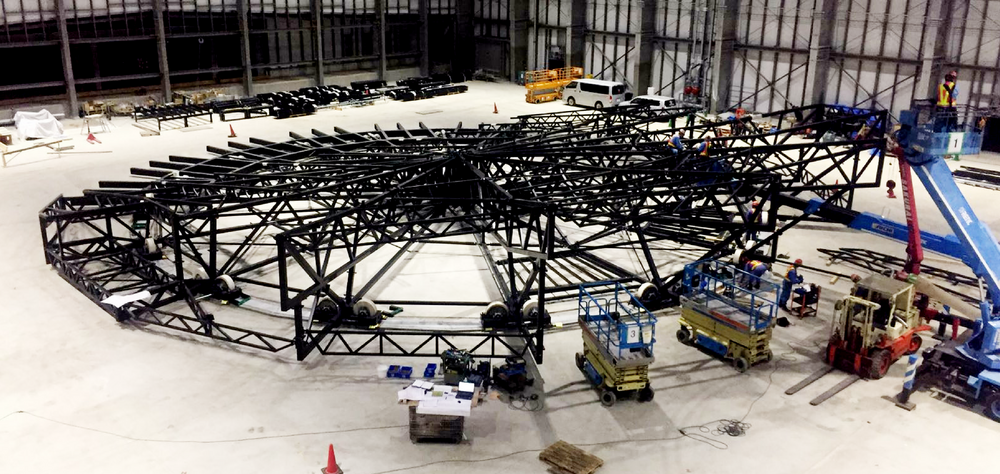

Voor een roterende theatertribune werkte DM samen met de engineers van Silicon Theatre Scenery (STS). De tribune moest alle toeschouwers dragen, geruisloos draaien en eventueel tijdens de voorstelling verplaatsen. Het werd een maatwerkwiel in gietnylon van 700 × 200 mm, groter dan de VE-serie, met stalen kern, kogellager en een asgat van 80 mm. Bij de eerste test klonk een tik, omdat de wielen zich bij het draaien even naar de andere richting moesten zetten; na het oliën van de stalen kern was die weg. Lees de case →

Gerelateerde markten

Een tribune die stil draait en stil staat

Stuur ons het gewicht van de constructie, het aantal stoelen, de wielreacties uit het rekenmodel, de diameter van de loopcirkel, de draaisnelheid en hoe de aandrijving is opgebouwd. Dan kiezen wij de VE-loopwielen en het passende H7-aandrijfwiel, met lager en asgat op uw constructie. Dare to ask. Vraag uw offerte aan →

Wielen voor draaiende tribunes

Hoeveel wielen heeft een draaiende tribune nodig?

Deel het volle gewicht door het draagvermogen van de gekozen maat en houd marge voor het zwaarst belaste wiel. Een tribune van 49.000 kg zou op VE-wielen van Ø600 × 150 mm (6.900 kg) rekenkundig op acht wielen passen; met twaalf blijft er ruimte voor ongelijk verdeeld publiek. DM Wheel Systems kiest aantal en maat samen, binnen 2.600 tot 9.200 kg per wiel.

Waarom schuren wielen onder een draaiende tribune?

Omdat elk wiel op een cirkel loopt. Een wielas die schuin op de straal staat, trekt het loopvlak bij elke meter zijdelings over de loopbaan. Ook een brede band op een kleine straal schuurt, omdat binnen- en buitenkant een verschillende weg afleggen. De VE heeft banden van 100 tot 230 mm breed; DM kiest de breedte mede op de straal.

Welk aandrijfwiel past onder een draaiende tribune?

Dat hangt af van de opbouw. Drukt een aparte unit tegen de loopbaan, dan past het VR-aandrijfwiel: klein (Ø100-250 mm) en goed voor 440 tot 1.800 kg aandrukkracht. Drijft de motor een dragend wiel aan, neem dan de VE in de H7-uitvoering, even groot als de loopwielen en tot 9.200 kg. DM levert beide desgewenst met voorboring of flens.

Krijgt een Vulkollan-wiel een platte kant als de tribune uren vol staat?

De kans is klein, mits de VE op de volle tribune is gedimensioneerd. De dikke VE-band veert meer en geeft meer grip, en is daardoor iets gevoeliger voor een blijvende indruk dan een dunne band. Reken daarom met de last van 300 bezoekers erop en houd marge op het zwaarste wiel. Bij twijfel rekent DM een grotere diameter of een bredere band door.
