Wielen voedselhef- en kiepmachines | polyamide en Vulkollan

Loop- en aandrijfwielen, gerekend op de kieppiek

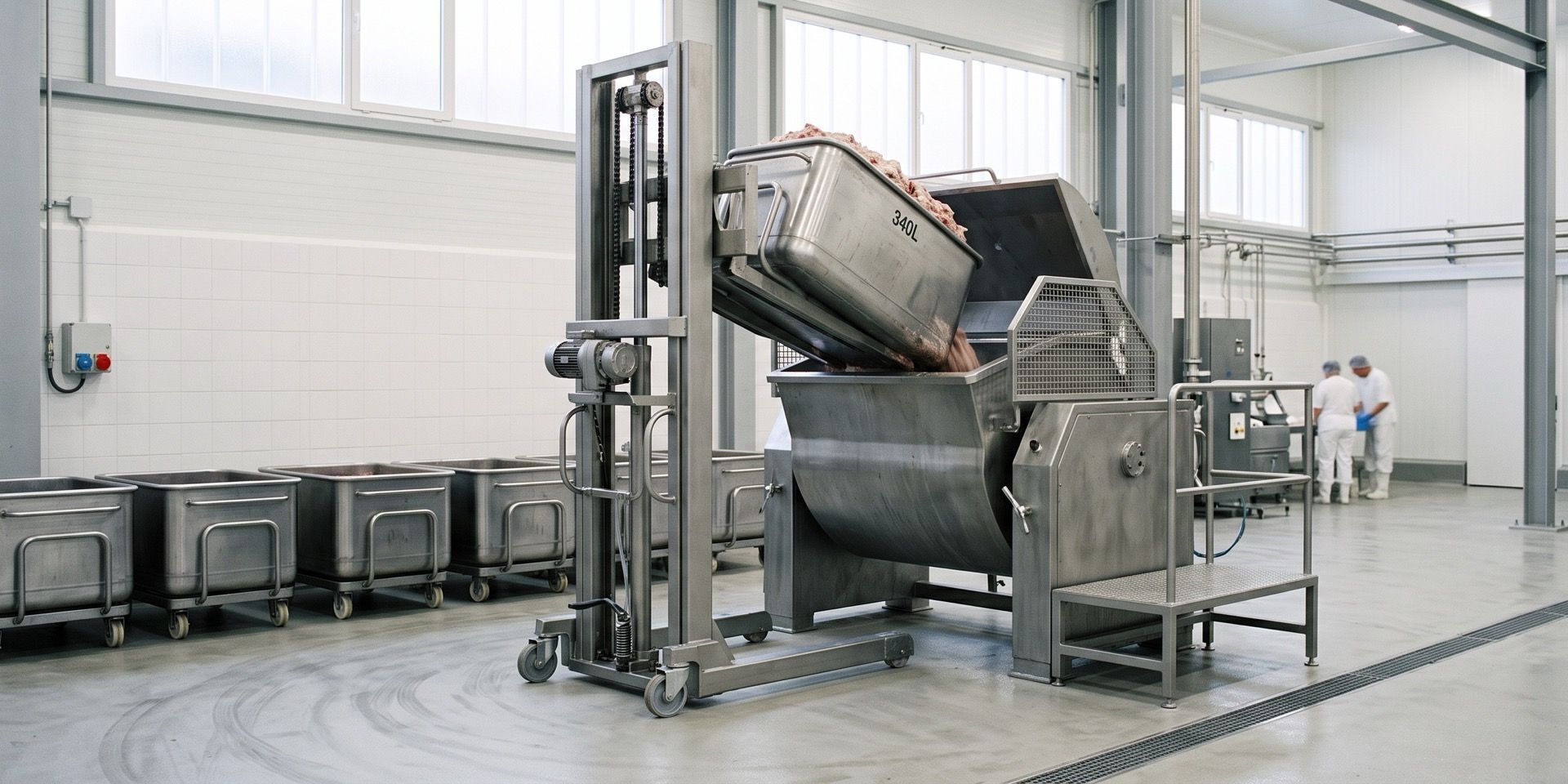

Wielen voor voedsel-hef- en kiepmachines van DM Wheel Systems zijn losse wielen voor het onderstel van kolomlifters en kantelaars: polyamide met afgedicht kogellager tot 1.300 kg per wiel (PZ) en Vulkollan van 92 Shore A tot 2.400 kg (VU). Rijdt de machine elektrisch, dan komt op de aandrijfas een wiel met H7-boring en spiebaan.

placeholderImage

De resultaten

Welke eisen stellen hef- en kiepmachines aan wielen?

  • Lastverschuiving bij het kiepen: gaat een volle bak omhoog en kantelt hij boven de menger, dan schuift het zwaartepunt naar de mastzijde. De twee wielen daar dragen dan het grootste deel.
  • Lang op één plek: een kantelaar staat vaak dagen naast dezelfde menger of vulmachine. Een te zacht of te klein wiel houdt daar een platte plek aan over.
  • Inbouw in een eigen onderstel: de machinebouwer legt as, naaf en inbouwlengte vast. Het wiel moet in die maat passen, niet andersom.
  • Aandrijving bij elektrische lifters: rijdt de machine zelf, dan zit één wiel op een aangedreven as met spie en volgen de andere.
  • Natte reiniging naast menger en vulmachine: het onderstel krijgt deeg, vet en reinigingsmiddel over zich heen.
  • Voegen en putten: tussen menger en vulmachine liggen vloervoegen, putroosters en afschot.

Aanbevolen wielen voor hef- en kiepmachines

DM-serie PZ los wiel polyamide — onderstel op een gladde productievloer

Serie PZ kogellager met extra afdichting (3-delig), Losse wielen tot 1.300kg

SpecificatieWaarde
Wieldiameter80 – 250 mm
Draagvermogen bij 4 km/h300 – 1.300 kg
Wielpolyamide 6, driedelig
Lagerkogellager met extra afdichting
Asgat en inbouwlengte15 – 25 mm, 41,5 – 61,5 mm
Temperatuur-30 °C tot +80 °C

Onder een lifter die met volle bak stilstaat, houdt het harde wiel zijn vorm, en op een gladde vloer rijdt de machine er licht mee weg. Op voegen en roosters geeft polyamide wel direct weerstand. Bekijk serie PZ losse wielen → · Vraag offerte →

DM-serie VU Vulkollan los wiel — zware kantelaars en vloeren met voegen

Serie VU kogellager, Vulkollan wielen tot 2.400kg - Voorraad assortiment

SpecificatieWaarde
Wieldiameter100 – 300 mm
Draagvermogen bij 4 km/h360 – 2.400 kg
LoopvlakVulkollan 92 Shore A, vast opgegoten, dunne of dikke band
Kern en lagergietijzer grijs hamerslag, groefkogellagers
Asgat15 – 50 mm
Temperatuur-40 °C tot +85 °C, kortstondig 120 °C

Staat een zware kantelaar dagen op dezelfde plek naast de menger, kies dan de dunne band: volgens DM houdt die de minste blijvende indruk over aan lange stilstand onder last. Rijdt de kantelaar vaak over voegen, dan dempt de dikke band beter en houdt hij meer grip. Bekijk serie VU Vulkollan-wielen → · Vraag offerte →

DM-serie VU H7 en AS H7 — aandrijfwiel voor elektrisch verrijdbare lifters

Serie VU H7 boring met spiebaan, Vulkollan Aandrijfwielen - Voorraad assortiment

SpecificatieWaarde
WieldiameterVU H7 100 – 300 mm, AS H7 150 – 250 mm
Draagvermogen bij 4 km/hVU H7 360 – 2.400 kg, AS H7 400 – 700 kg
LoopvlakVU H7 Vulkollan 92 Shore A, AS H7 polyurethaan 87 Shore A
Kern AS H7polyamide met RVS-kern
BoringH7 met spiebaan; AS H7 20, 25 of 30 mm; VU H7 ook voorboring of flensaansluiting
TemperatuurVU H7 -40 °C tot +85 °C, AS H7 -30 °C tot +80 °C

Spiebaan en H7-passing zetten het wiel vast op de aandrijfas, zodat het koppel van de motor zonder speling op het loopvlak komt. Het AS H7 met RVS-kern noemt DM hygiënisch en onderhoudsvrij, en het wordt veel in de voedingsindustrie toegepast; boven 700 kg per aandrijfwiel neemt de VU H7 het over. Bekijk serie VU H7 aandrijfwielen → · Bekijk serie AS H7 aandrijfwielen → · Vraag offerte →

Zo rekent u de wielen van een kiepmachine

Voor een gewone kar is de vuistregel: totaalgewicht gedeeld door drie. Bij een kiepmachine is dat te optimistisch. Vlak voordat de machine zou kantelen, rust alles op de twee wielen aan de mastzijde. Ieder van die twee moet dan de helft van het totaal kunnen dragen. Hangt de bak zijdelings uit het midden, dan krijgt één mastwiel meer en rekent DM dat wiel apart door.

Een rekenvoorbeeld: een kolomlifter van 400 kg met een volle bak van 250 kg weegt 650 kg. Rijdend is dat 217 kg per wiel, bij het kiepen tot 325 kg per mastwiel. Het losse PZ-wiel in Ø125 mm draagt 700 kg en vervormt nauwelijks onder die stilstaande last. Op een vloer met voegen kiest u het VU-wiel van 150 × 40 mm, dat 530 kg draagt.

Vervolgens vloer en reiniging. Polyamide wint op een vlakke, schone productievloer; over voegen, roosters en afschot loopt Vulkollan rustiger en houdt het meer grip. De kern van de VU is van gietijzer met een hamerslaglak. Gaat het onderstel dagelijks onder de spuit, vraag dan naar een corrosiebestendige behandeling van de kern, die DM op aanvraag levert, of kies op de aandrijfas het AS H7 met RVS-kern.

De tabelwaarden van DM gaan uit van wandelsnelheid, 4 km/h. Een elektrische lifter rijdt meestal niet sneller, maar rijdt hij langere afstanden of continu, dan rekent DM het aandrijfwiel door op opwarming. Komt een wiel boven 2.400 kg, dan is de VU te licht en kijkt DM naar de zwaardere Vulkollan-series VR en VE uit hetzelfde assortiment.

Voordelen van DM Wheel-wielen voor hef- en kiepmachines

  • Loop- en aandrijfwiel uit één familie: VU en VU H7 hebben dezelfde maten van 100 tot 300 mm, zodat alle wielen even hoog staan en gelijk dragen.
  • Inbouwmaten gepubliceerd: naaflengte, naafdiameter, kogellagerpassing en inbouwlengte staan per maat in de tabel, zodat u het onderstel direct kunt tekenen.
  • RVS-kern op de aandrijfas: het AS H7 is gemaakt voor de natte voedingsindustrie.
  • Kieppiek doorgerekend in Boxtel: geef de machinemaat op, dan rekent de ontwikkelafdeling het zwaarste wiel uit.

Uit de praktijk: RVS-wielen voor de lifters van Backsaver

Backsaver bouwt ergonomische lifters en kantelaars voor zware bakken. De LT lifter verwerkt bakken tot 900 kg en werkt dagelijks in natte, intensieve productieruimtes, waar standaardwielen te weinig bestand bleken tegen water, reinigingsmiddelen en mechanische belasting. Bovendien moest de machine tijdens gebruik veilig vergrendeld kunnen worden. De technische specialisten van DM ontwikkelden daarvoor een maatwerkconfiguratie die volledig in RVS is uitgevoerd. Lees de case →

Gerelateerde markten

Een onderstel dat de kieppiek draagt

Stuur ons het eigen gewicht van de machine, de zwaarste volle bak, de hefhoogte en de wielbasis, en de as- en naafmaat of de maat van de aandrijfas. Dan rekenen wij de kieppiek door en kiezen loop- en aandrijfwiel. Dare to ask. Vraag uw offerte aan →

Wielen voor voedsel-hef- en kiepmachines

Hoe reken ik de wiellast van een kiepmachine?

Reken de twee wielen aan de mastzijde elk op de helft van machine plus volle bak. Vlak voor het kantelen rust alles op die twee. Een lifter van 400 kg met een bak van 250 kg geeft dan 325 kg per mastwiel. Het PZ-wiel van 125 mm (700 kg) of het VU-wiel van 150 × 40 mm (530 kg) heeft daar marge voor.

Polyamide of Vulkollan onder een kolomlifter?

Op een gladde, schone vloer polyamide: het PZ-wiel rolt licht en houdt zijn vorm onder stilstaande last, tot 1.300 kg per wiel. Rijdt de machine over voegen, putroosters of afschot, kies dan Vulkollan van 92 Shore A. Het VU-wiel heeft meer grip, dempt beter en gaat van 360 tot 2.400 kg per wiel voor de zwaarste kantelaars.

Welk aandrijfwiel past op een elektrisch verrijdbare lifter?

Op de aandrijfas hoort een wiel met spie en H7-passing. In de natte zone tot 700 kg per aandrijfwiel is dat het AS H7, met polyurethaan van 87 Shore A op een polyamide- en RVS-kern en een boring van 20, 25 of 30 mm. Boven die 700 kg wordt het de Vulkollan VU H7, tot 2.400 kg, die DM ook met voorboring of flens maakt.

Kan het onderstel dagelijks nat gereinigd worden?

Met het PZ-wiel wel: polyamide is volgens de tabel bestand tegen water en natronloog, en het kogellager heeft een extra afdichting. Het VU-wiel heeft een gelakte gietijzeren kern; een corrosiebestendige behandeling van die kern levert DM op aanvraag. Vulkollan staat in de tabel als bestand tegen water, en voor continu nat en warm werk is er, ook op aanvraag, een hydrolysebestendige behandeling van de band. Kies voor de aandrijfas in de natte zone het AS H7 met RVS-kern, tot 700 kg.
