Trommelzeef-aandrijfwielen | Vulkollan, H7 met spiebaan

Vulkollan VE/VS met H7-boring en geleiderollen

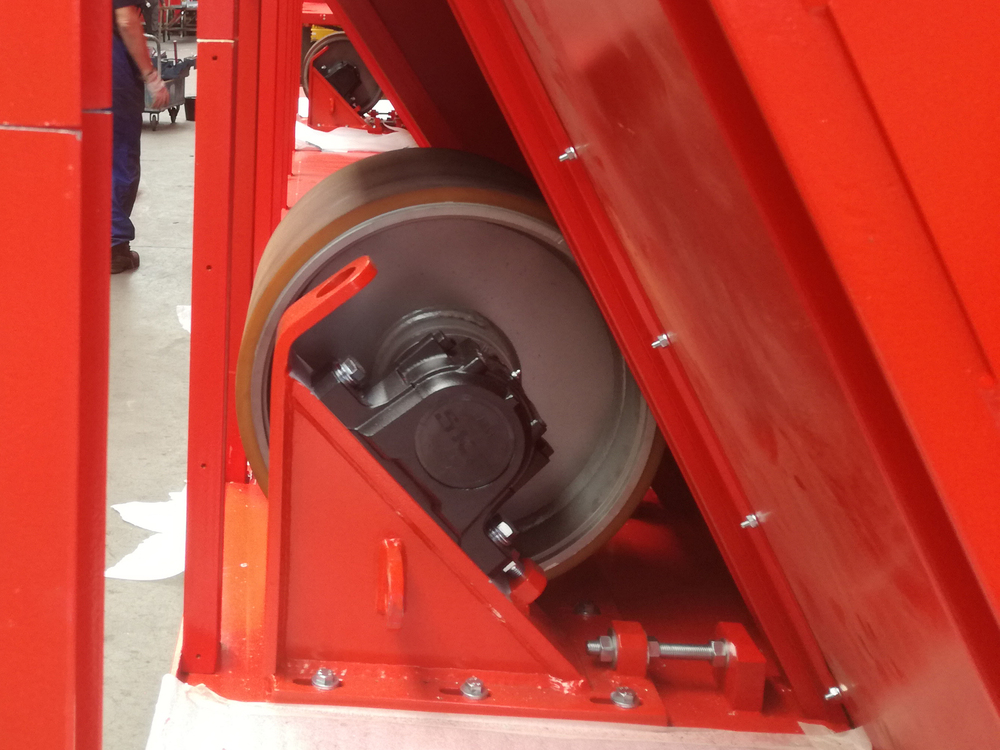

Trommelzeef-aandrijfwielen van DM Wheel Systems hebben een loopvlak van Vulkollan (92 Shore A) en een boring H7 met spiebaan voor de aandrijfas. Serie VE (250 tot 600 mm) draagt tot 9.200 kg per wiel, serie VS (65 tot 500 mm) tot 3.000 kg. Ze dragen de zeeftrommel op de loopring en brengen het koppel over, in continubedrijf.

Trommelzeef-aandrijfwielen

De resultaten

Welke eisen stelt een trommelzeef aan zijn wielen?

  • Wrijvingsaandrijving zonder slip: bij veel trommelzeven drijft een motor een as aan met onder elke loopring een wiel. Zand, stof of vocht op de stalen ring mag die grip niet wegnemen.
  • Last in een V-opstelling: elke loopring rust op twee wielen die links en rechts schuin onder de trommel staan. Door die schuine stand krijgt ieder wiel meer te dragen dan de helft van wat op die ring rust.
  • Invoerzijde weegt het zwaarst: daar ligt het meeste materiaal en valt de vulling de trommel in, dus die ring bepaalt de wielmaat.
  • Koppel vormgesloten op de as: het wiel moet met een spie op de aandrijfas zitten. Anders slipt het op de as in plaats van op de loopring.
  • Axiale kracht door de helling: de trommel loopt af naar de uitloop en wil die kant op schuiven. Geleiderollen tegen de zijkant van de loopring houden hem op zijn plaats.
  • Draaiuren: een zeeflijn draait in ploegen door. Bij elke omwenteling wordt het loopvlak een beetje ingedrukt, en dat geeft warmte.

Aanbevolen wielen voor trommelzeven

DM-serie VE Vulkollan H7 — aandrijf- en draagwielen voor grote zeeftrommels

Serie VE H7 boring met spiebaan, Aandrijfwielen met dikke band (breedte >100mm)

SpecificatieWaarde
Wieldiameter250 – 600 mm
Loopvlakbreedte100 – 230 mm (dikke band)
Draagvermogen bij 4 km/h2.400 – 9.200 kg
LoopvlakVulkollan, 92 Shore A
Asaansluitingboring H7 met spiebaan, 35 – 80 mm; ook voorboring, ander asgat of flens volgens opgave
Temperatuur-40 °C tot +85 °C, kortstondig tot +120 °C

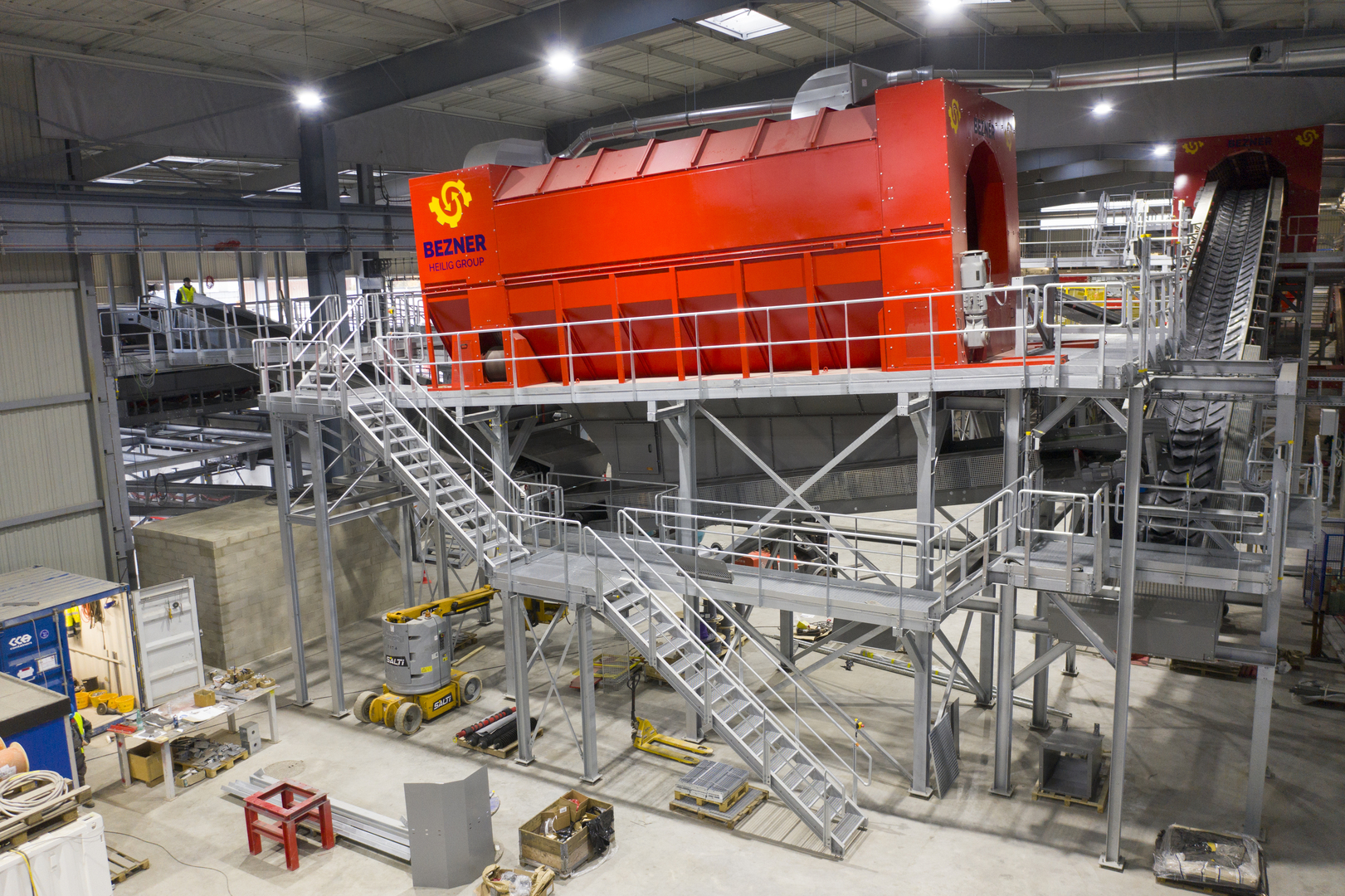

Voor stationaire trommelzeven in sorteer- en composteerinstallaties. De brede band spreidt de last over de loopring; de dikke belegging geeft de grip die een wrijvingsaandrijving vraagt. Met dezelfde VE-maat op de meelopende as zijn alle vier de wielen uitwisselbaar en volstaat één reservewiel. Bekijk serie VE H7 aandrijfwielen → · Vraag offerte →

DM-serie VS Vulkollan H7 — aandrijfwielen voor kleinere en mobiele trommelzeven

Serie VS H7 boring met spiebaan, Aandrijfwielen met dikke band (breedte <100mm)

SpecificatieWaarde
Wieldiameter65 – 500 mm
Loopvlakbreedte30 – 80 mm (dikke band)
Draagvermogen bij 4 km/h175 – 3.000 kg
LoopvlakVulkollan, 92 Shore A
Asaansluitingboring H7 met spiebaan, 15 – 60 mm; ook voorboring, ander asgat of flens volgens opgave
Temperatuur-40 °C tot +85 °C, kortstondig tot +120 °C

Voor mobiele zeven en kleinere trommels met een wiellast tot 3.000 kg. Het is dezelfde dikke Vulkollan-belegging als bij de VE, in een smallere band, schokbestendig en geluiddempend. Bekijk serie VS H7 aandrijfwielen → · Vraag offerte →

DM-serie VS Vulkollan kogellager — geleiderollen tegen de loopring

Serie VS kogellager, Losse Vulkollan wielen met dikke band (breedte <100mm) tot 3.000kg

SpecificatieWaarde
Wieldiameter50 – 500 mm
Loopvlakbreedte20 – 80 mm
Draagvermogen bij 4 km/h90 – 3.000 kg
LoopvlakVulkollan, 92 Shore A, vast opgegoten op gietijzeren kern
Lagerkogellager, asgat 6 – 40 mm; andere kogellagermaten mogelijk

Een geleiderol draait vrij op een vaste pen naast de loopring en vangt alleen de axiale kracht op. Daar hoort een kogellagerwiel, geen boring met spiebaan. Bekijk serie VS kogellager → · Vraag offerte →

Zo kiest u het wiel voor een trommelzeef

Begin bij de zwaarst belaste loopring. Staan de twee wielen elk circa 30 graden uit het lood, dan krijgt elk wiel ongeveer 0,58 keer het gewicht op die ring als radiale last: 1 gedeeld door 2 × cos 30°.

Een rekenvoorbeeld: een trommel van 12.000 kg met 3.000 kg materiaal weegt 15.000 kg. Ligt 60 procent daarvan aan de invoerzijde, dan rust daar 9.000 kg op één ring en circa 5.200 kg op elk wiel. Een VE van 500 × 150 mm (5.750 kg) houdt dan weinig over voor het valgewicht. Een VE van 600 × 175 mm draagt 8.050 kg en heeft die reserve wel.

Controleer daarna de omtreksnelheid. Een loopring van 2.400 mm die tien keer per minuut ronddraait, legt per minuut ruim 75 meter af: circa 4,5 km/h over het wiel. Daarmee rolt het wiel sneller dan de tabelwaarden toelaten, want die zijn opgegeven tot 4 km/h. In continubedrijf boven die snelheid warmt het Vulkollan op en zakt het toelaatbare draagvermogen; met toerental en draaiuren bepaalt DM de wielmaat opnieuw.

Drijft een ketting of tandkrans de trommel aan, dan zijn alle vier de wielen draagwielen en vervalt alleen de eis aan grip.

Voordelen van DM Wheel-trommelzeefwielen

  • Spie en boring volgens opgave: H7-boring met spiebaan als standaard, of een voorboring, ander asgat of flensaansluiting volgens tekening, zodat het wiel op de bestaande aandrijfas past.
  • Eén loopvlak op drie posities: aandrijfwiel, meeloopwiel en geleiderol in Vulkollan van 92 Shore A.
  • Opnieuw bekleden in Boxtel: DM giet Vulkollan in eigen huis. Is het loopvlak op, dan krijgt de bestaande kern een nieuwe belegging, ook bij een aandrijfwiel: H7-boring en spiebaan blijven zoals ze waren.
  • Tot +85 °C continu: kortstondig tot +120 °C. Naast een trommel met warme compost is dat ruim, maar de opwarming door het rollen telt erbij op.

Uit de praktijk: Zwaarlast aandrijfwielen ten behoeve van afvalverwerking

N.M. Heilig B.V. bouwt recyclinginstallaties en handlingsystemen voor bulkgoederen, waaronder trommelzeven. Voor het wiel onder zo'n zeef golden vier parameters: diameter en gewicht van de trommel, het maximale valgewicht, de rotatiesnelheid en de draaiuren. Daaruit volgde een zwaarlastwiel met staalgelaste kern en Vulkollan-loopvlak, voor een afvalstroom zonder opstoppingen. Lees de case →

Gerelateerde markten

Een zeeftrommel die blijft draaien

Stuur ons gewicht en diameter van de trommel, het maximale valgewicht, het toerental, de maat van de loopring, de asdiameter en de draaiuren per week. Wij rekenen elke wielpositie door en stellen VE of VS voor: met H7-boring op de aangedreven as en kogellager in de geleiderollen. Dare to ask. Vraag uw offerte aan →

Trommelzeef-aandrijfwielen

Welke gegevens heeft DM nodig om een trommelzeefwiel te berekenen?

Gewicht en diameter van de trommel, het maximale valgewicht, het toerental, de diameter van de loopring, de asdiameter met spiebaan en het aantal draaiuren per week. Daaruit volgen de wiellast per positie en de omtreksnelheid. Op basis daarvan kiest DM Wheel Systems tussen VE (250 tot 600 mm, tot 9.200 kg) en VS (tot 3.000 kg).

Hoe zwaar wordt één wiel onder een trommelzeef belast?

Met meer dan het halve gewicht op die loopring, omdat beide wielen schuin onder de ring staan. Bij circa 30 graden uit het lood krijgt elk wiel ongeveer 0,58 keer dat gewicht. Met 9.000 kg op een ring is dat circa 5.200 kg per wiel; een VE van 600 × 175 mm met 8.050 kg houdt dan ruimte voor het valgewicht.

Waarom slipt het aandrijfwiel van mijn trommelzeef?

Meestal is de aandrukkracht te laag, bijvoorbeeld bij een lege trommel, zit er vuil of water op de loopring of is het loopvlak versleten. Een dikke Vulkollan-band van 92 Shore A houdt meer grip dan een dunne belegging. Draait het wiel rond op de as zelf, dan is de verbinding niet vormgesloten en hoort er een spie in een passende boring.

Kan DM een versleten trommelzeefwiel herbekleden?

Ja, ook als het een aangedreven wiel is. In Boxtel gaat het versleten Vulkollan eraf en krijgt dezelfde kern een nieuwe band van 92 Shore A; de asaansluiting blijft zoals hij was. Stuur het wiel in voordat het loopvlak tot op de kern is weggesleten, want een beschadigde kern kan een nieuw wiel nodig maken.
