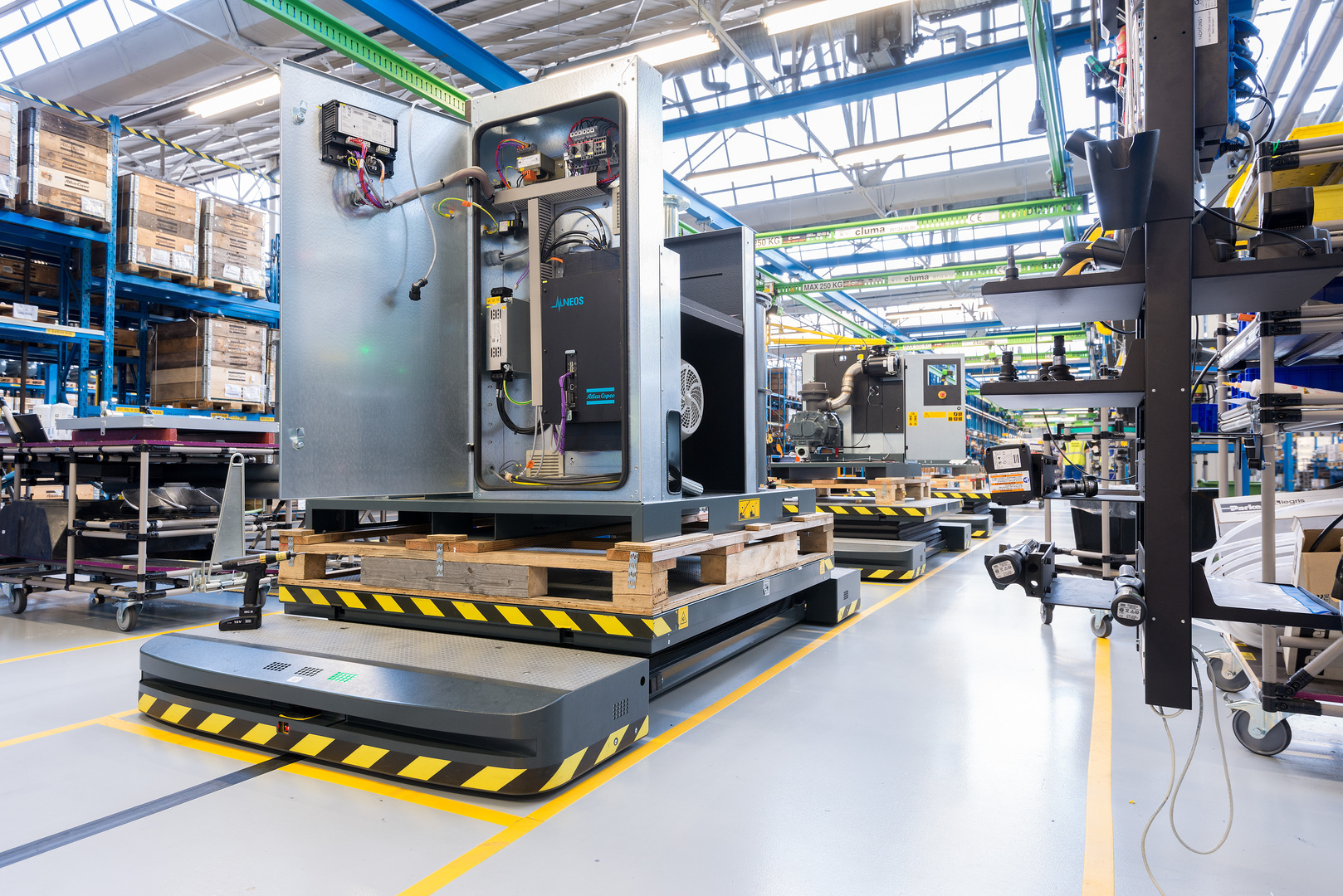

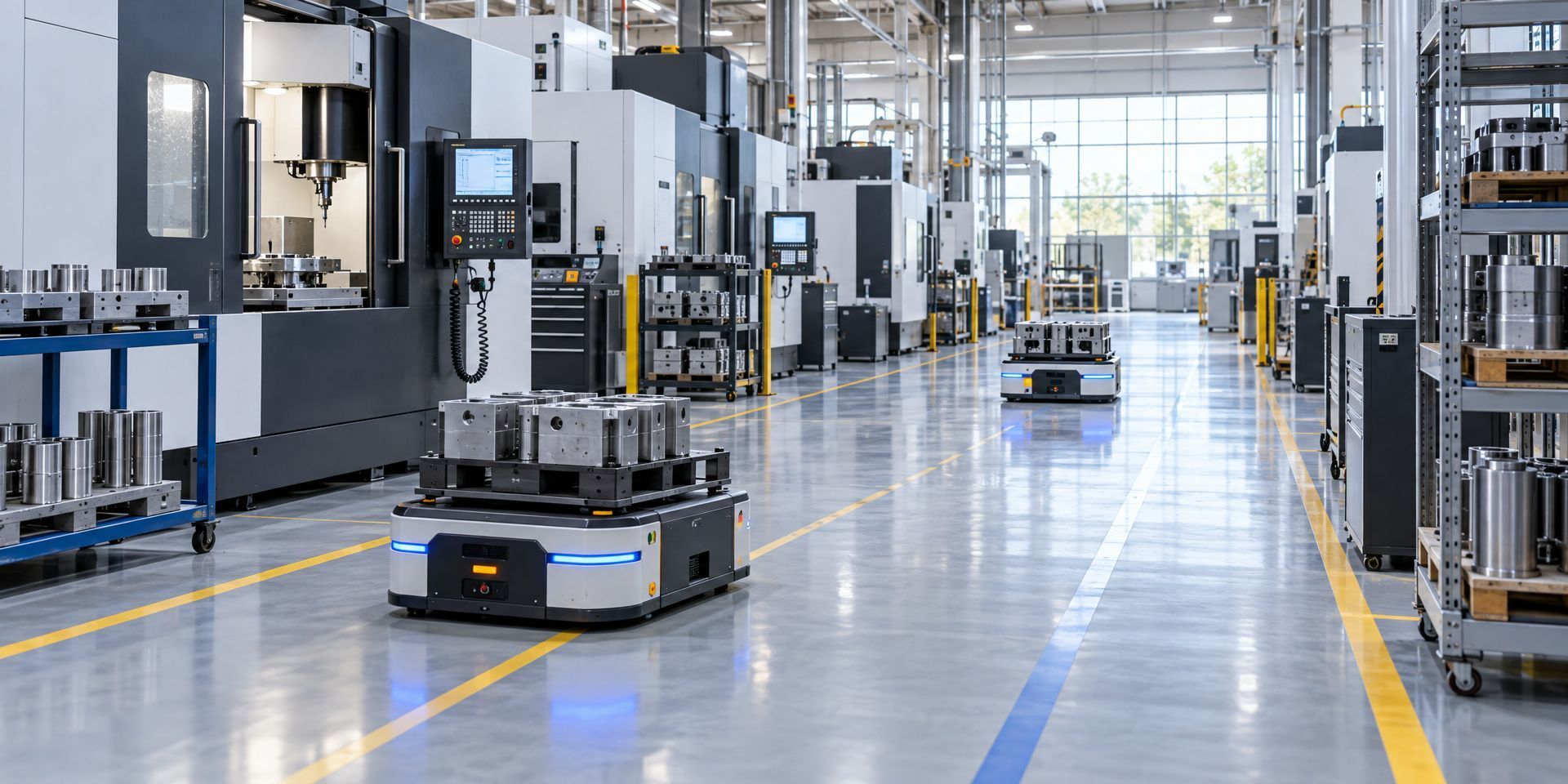

AGV/AMR aandrijf- & loopwielen | H7 Vulkollan en zwenkwielen
AGV/AMR aandrijf- & loopwielen van DM Wheel Systems beginnen bij de aandrijfmodule: aandrijfwielen van Vulkollan 92 Shore A met een H7-boring en spiebaan, Ø65 tot 600 mm, 175 tot 9.200 kg per wiel. Op de meelopende as komt een ZA- of Vulkollan-loopwiel, op de hoeken een geveerd of kantelend Footmaster-zwenkwiel tot 630 kg.

De resultaten
Welke eisen stelt een AGV-chassis aan zijn wielen?
- Koppel zonder kruip: optrekken, bochtwerk en noodstop zetten het volle motorkoppel op de naaf. Een klemverbinding kan verdraaien; een H7-boring met spiebaan zit vormgesloten vast.
- Band die op de kern blijft: op de aandrijfpositie wordt de trekkracht een schuifkracht tussen loopvlak en kern. Laat de band los, dan staat het voertuig stil.
- Last op het aandrijfwiel: een star chassis met middenaandrijving staat nooit op alle wielen tegelijk. Op een kuil hangt een aandrijfwiel vrij, slipt het en raakt de navigatie haar positie kwijt; op een bult kantelt het chassis als een wip en dragen de aandrijfwielen bijna alles.
- Warmte van continu rijden: een AGV draait meerdere ploegen, vaak boven 4 km/h, en Vulkollan wordt warm van het vervormen bij elke omwenteling.
- Stilstand aan de lader: tijdens het laden staat het voertuig uren met lading op één plek. Een dik loopvlak houdt daar eerder een indruk aan over.
Aanbevolen wielen voor AGV's en AMR's
DM-series VU, VR, VS en VE H7 Vulkollan — aandrijfwiel op de motoras

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 65 – 600 mm (series VS, VR, VU en VE) |
| Draagvermogen bij 4 km/h | 175 – 9.200 kg per wiel; voorraadassortiment VU 360 – 2.400 kg |
| Loopvlak | Vulkollan 92 Shore A, dunne of dikke band |
| Naaf | boring H7 met spiebaan; ook voorboring, ander asgat of flensaansluiting volgens opgave |
| Temperatuur | -40 °C tot +85 °C, kortstondig 120 °C |
| Op aanvraag | corrosiebestendige behandeling van de wielkern, hydrolysebestendige behandeling van de band |
Staat het voertuig lang onder last aan de lader, neem dan de dunne band van VR of VU: met weinig Vulkollan tussen kern en vloer blijft er na stilstand het minst een indruk achter. VS en VE hebben een dikkere band die meer veert en beter grijpt op een vloer met naden. Bekijk Vulkollan aandrijfwielen → · Vraag offerte →
DM-serie ZA polyurethaan en Vulkollan loopwielen — de meelopende as

| Specificatie | Waarde |
|---|---|
| ZA, polyurethaan 90 Shore A | Ø80 – 500 mm, 250 – 4.600 kg, -20 °C tot +80 °C |
| Vulkollan VU, VR, VS, VE (92 Shore A) | Ø50 – 600 mm, 90 – 9.200 kg, -40 °C tot +85 °C |
| Lager | kogellager; andere maten mogelijk, bij VE ook conisch |
Voor de niet-aangedreven as. ZA is streepvrij en bestand tegen oliën, vetten en hydrolyse; met spiebaan alleen op aanvraag. Een loopwiel uit dezelfde Vulkollan-serie en diameter als het aandrijfwiel houdt het chassis zonder vulplaatjes waterpas. Bekijk serie ZA losse wielen → · Bekijk Vulkollan loopwielen → · Vraag offerte →
Series GAMA, GAMS en GAMT (Footmaster/G-Dok) — zwenkwielen die de vloer volgen

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 75 – 150 mm, dubbel wiel |
| Draagvermogen bij 4 km/h | 250 – 630 kg |
| Wiel | gegoten polyurethaan 95 Shore A, stalen kern, kogellagers |
| Vering | 10 mm veerweg (GAMA, GAMS) |
| Kantelende as | ±5° (GAMA, GAMT) |
| Bouwhoogte | 130 – 235 mm, bij GAMA en GAMS plus 10 mm veerweg |
De vering vangt hoogteverschillen in de vloer op, zodat de aandrijfwielen belast blijven; de kantelende as laat beide wielen van het dubbele zwenkwiel op een naad dragen. Deze series komen uit het Footmaster-programma van G-Dok en zijn geen DM-ontwikkeling. Boven 630 kg per hoek wordt het een ZA-zwenkwiel tot 6.400 kg, zonder vering: dan hoort die in de aandrijfmodule. Bekijk serie GAMA → · Bekijk serie GAMS → · Bekijk serie GAMT → · Bekijk serie ZA zwenkwielen → · Vraag offerte →
DM-serie PZE gietnylon en serie RO — lastrollen en steunwielen

| Specificatie | Waarde |
|---|---|
| PZE, los wiel | gietnylon, Ø65 – 400 mm, 800 – 12.000 kg, -30 °C tot +80 °C |
| RO, lastrol | polyurethaan 87 Shore A op polyamide 6, Ø80 – 85 mm, 650 – 850 kg |
| Lager | PZE kogellager, op verzoek RVS; RO 2-zijdig afgedichte groefkogellagers |
RO past in de vork van een AGV die pallets onderrijdt en optilt. PZE is het steunwiel voor een zware AGV op een vlakke, schone hal: laagste rolweerstand, en zijdelingse stoten kan het hebben. Op naden of vuil is het te hard, en boven circa 35 °C levert gietnylon draagvermogen in. Bekijk serie PZE → · Bekijk serie RO → · Vraag offerte →
Zo kiest u het aandrijfwiel voor een AGV
Reken bij middenaandrijving met vier hoekzwenkwielen elk aandrijfwiel op de helft van het totaalgewicht, voor het wip-geval, en elk zwenkwiel op een derde.
Een rekenvoorbeeld: een AMR van 450 kg met 1.000 kg lading weegt 1.450 kg. De helft, 725 kg, komt op elk aandrijfwiel. Een VU H7 van 200 bij 50 mm staat in de tabel voor 1.000 kg en houdt dus reserve. Een derde van het totaal is 483 kg per zwenkwiel: GAMA Ø150 (630 kg) voldoet, Ø125 (440 kg) is te licht.
Rijdt dezelfde AMR in drie ploegen met 6 km/h, dan warmt het Vulkollan op en is die 1.000 kg geen vaste grens meer. DM rekent dan op snelheid en inschakelduur door; vaak wordt het de bredere band van 200 bij 80 mm (1.400 kg).
Voordelen van DM Wheel-aandrijfwielen voor AGV-bouwers
- Aandrijf- en loopwiel uit één serie: VU (Ø100-300 mm) en VE (Ø250-600 mm) bestaan met kogellager én met H7-boring, dus beide posities bouwen even hoog.
- Prototype uit voorraad: VU-aandrijfwielen en VU-loopwielen horen bij het voorraadassortiment en zijn meestal snel leverbaar.
- Band op de kern gegoten, ook opnieuw: DM giet het Vulkollan in eigen huis op de kern; op de aandrijfpositie draagt die hechting de trekkracht. Is de band versleten, dan giet DM nieuw Vulkollan op dezelfde kern met H7-boring, mits kern en spiebaan goed zijn.
Uit de praktijk: 24/7 voer zonder boer
Lely zocht wielen voor zijn AGV-voersysteem die beter bestand zijn tegen zuren en minder snel dichtslibben. DM werkte het uit op tekening en verbeterde samples stap voor stap in de praktijk. De losse wielen kregen een dikke, zachte polyurethaan band met schuine groeven, het dubbele zwenkwiel zacht polyurethaan op een glasvezelversterkte kern, met kappen over de lagers. Zo hebben de wielen minder last van de zuren in het voer. De zwenkvork werd op de hoogte van de losse wielen gebracht, met een kleinere voetplaat. Lees de case →
Gerelateerde markten
Wielen voor uw eigen AGV of AMR?
Stuur ons de tekening van chassis en aandrijfmodule, het eigen gewicht en de lading, de snelheid en het aantal ploegen, en de vloer. Dan kiezen wij per wielpositie het wiel en leveren wij in serie. Dare to ask. Vraag uw offerte aan →
AGV/AMR aandrijf- & loopwielen
- Waarom een AGV-aandrijfwiel met H7-boring en spiebaan?
Omdat de spie het koppel vormgesloten overbrengt en de H7-passing het wiel zonder speling op de motoras centreert. Deze naaf heeft elk Vulkollan-aandrijfwiel van DM, van Ø65 tot 600 mm; past uw module er niet op, dan maakt DM een flens of ander asgat.
- Vulkollan of polyurethaan op de aandrijfpositie van een AGV?
Aandrijfwielen met H7-boring levert DM in Vulkollan van 92 Shore A, van 175 tot 9.200 kg per wiel. Het ZA-wiel van polyurethaan 90 Shore A is vooral een loopwiel tot 4.600 kg; met spiebaan maakt DM het alleen op aanvraag. Vulkollan gaat tot +85 °C, ZA tot +80 °C.
- Geldt het draagvermogen ook als mijn AGV sneller rijdt dan 4 km/h?
Nee. De catalogus geeft het draagvermogen van een AGV-wiel voor een rijsnelheid tot 4 km/h. Een AGV die sneller of vrijwel zonder pauze rijdt, warmt zijn loopvlak op en mag minder dragen. Met snelheid, inschakelduur en ritprofiel rekent DM het wiel opnieuw, bijvoorbeeld een VU-aandrijfwiel van 200 × 80 mm (1.400 kg) in plaats van 200 × 50 mm.
- Welke zwenkwielen houden het aandrijfwiel op de vloer?
Geveerde zwenkwielen. GAMS en GAMA hebben 10 mm veerweg: de hoeken geven mee en de aandrijfwielen blijven op een golvende vloer belast. De kantelende as van GAMT en GAMA (±5°) laat vooral beide wielen van het dubbele zwenkwiel dragen. Maten: 75 tot 150 mm, voor 250 tot 630 kg per hoek.
