Wielen glastuinbouw | Arbowiel®, spoorkrans- en groefwielen

Aandrijf-, loop- en railwielen voor de kas

Wielen voor de glastuinbouw van DM Wheel Systems zijn het Arbowiel® met streepvrij rubber van 70 Shore A, als aandrijfwiel met H7-boring (200 mm, 400 kg) en als loopwiel (80 tot 250 mm, tot 500 kg), plus gietpolyamide railwielen: PED-spoorkranswielen tot 3.000 kg en PEG-groefwielen tot 700 kg voor wagens op rail en hoekijzer.

Wielen voor de glastuinbouw

De resultaten

Welke eisen stelt een kas aan wielen?

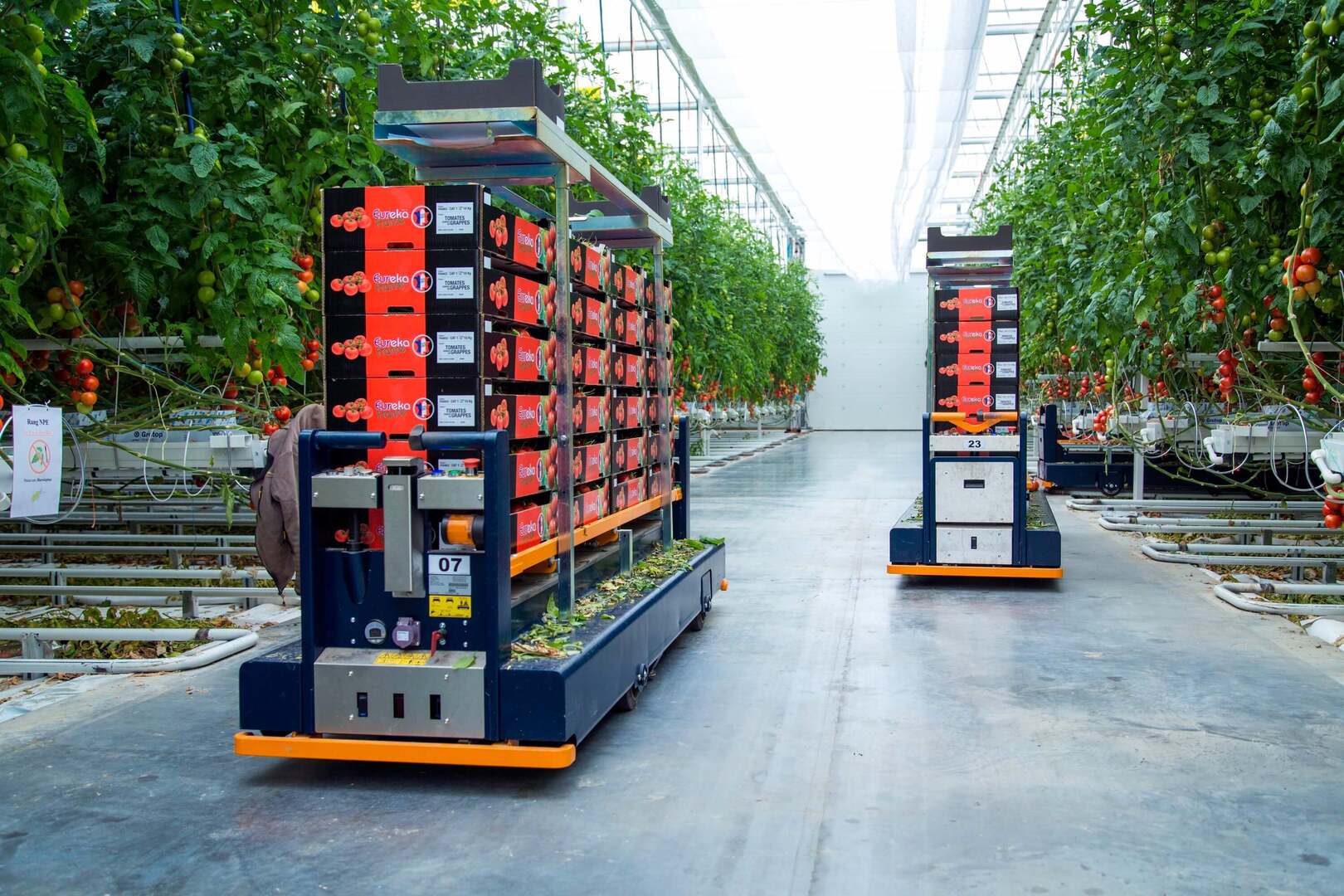

  • Treinen over het hoofdpad: een kas-AGV of elektrische trekker trekt oogst en gewas in treinverband over honderden meters pad, sneller dan lopen en de hele dag door.
  • Rolweerstand kost accu: een wiel dat zwaarder rolt, kort bij elke trein de rijtijd per acculading in.
  • Rail, hoekijzer en buis: buisrailwagens, gietbomen en transportsystemen lopen elk op een ander profiel. Het wiel moet dat profiel volgen zonder te klimmen of te klemmen.
  • Vocht en meststoffen: druppelwater en meststofresten laten een stalen kern roesten en een open lager vastlopen.
  • Warmte bij de verwarmingsbuis: een wiel dat op of naast een buis in bedrijf rijdt, wordt warm. Kunststof verliest dan draagvermogen.
  • Schoon betonpad: zwarte strepen op het pad zijn in een kas met veel verkeer snel zichtbaar.

Aanbevolen wielen voor de glastuinbouw

DM-serie ARBO H7 rubber — aandrijfwiel voor kas-AGV en trekker

Serie ARBO H7 boring met spiebaan, Aandrijfwielen met elastische rubberband tot 400kg

SpecificatieWaarde
Wieldiameter × breedte200 × 50 mm, naaflengte 60 mm
Draagvermogen bij 4 km/h400 kg
Loopvlakopgevulkaniseerde elastische rubberband, 70 Shore A, streepvrij zwart; ook grijs of blauw
Kern en naafpolyamide 6; boring H7 met spiebaan, 18, 20, 25 of 30 mm; ander asgat op aanvraag
Temperatuur-20 °C tot +70 °C

Op de motoras van de kas-AGV of elektrische trekker die de trein over het hoofdpad trekt. Het koppel gaat via de spiebaan, niet via klemming, en de kern van polyamide 6 kan in de vochtige kas niet roesten. Bekijk serie ARBO H7 aandrijfwielen → · Vraag offerte →

DM-serie ARBO rubber kogellager — loopwiel voor aanhangers en vrije assen

Serie ARBO kogellager, Wielen met zwarte elastische rubberband

SpecificatieWaarde
Wieldiameter80 – 250 mm
Draagvermogen bij 4 km/h100 – 500 kg
Loopvlakopgevulkaniseerd zwart elastisch natuurrubber, 70 Shore A, streepvrij
Kern en lagerpolyamide 6; kogellager, asgat 12 – 20 mm; ontworpen voor kogellagers met extra spuitwaterdichte afdichting
Temperatuur-20 °C tot +70 °C

Voor de wagens in de trein en de vrije as van de AGV. Heeft de AGV zo'n vrije as, zet daar dan hetzelfde Arbowiel van 200 mm op als op de motoras, met de as op gelijke hoogte; anders komt er minder gewicht en dus minder grip op de aandrijfwielen. Bekijk serie ARBO losse wielen → · Vraag offerte →

DM-serie PEG gietpolyamide — V-groefwiel voor hoekijzer

Serie PEG kogellager, Groefwielen (gietpolyamide) V-groef loopvlak

SpecificatieWaarde
Wieldiameter × breedte50 × 18 mm tot 200 × 33 mm; brede uitvoering 100 × 40 en 125 × 50 mm
Draagvermogen bij 4 km/h50 – 700 kg
Materiaalgedraaid massief gietpolyamide met V-groef
Lagerafgedichte groefkogellagers
Op aanvraagU-groef of halfronde groef, andere maten

Voor gietbomen, transportsystemen en wagens die op hoekijzer lopen. De brede uitvoeringen kunnen ook buiten de rail rijden. Voor een buisprofiel bestaat de halfronde groef op aanvraag. Bekijk serie PEG groefwielen → · Vraag offerte →

DM-serie PED gietpolyamide — spoorkranswiel voor wagens op rail

Serie PED (polyamide), Spoorkranswielen met hellend loopvlak 3°

SpecificatieWaarde
Wieldiameter50 – 250 mm
Draagvermogen bij 4 km/h220 – 3.000 kg
Materiaalgedraaid massief gietpolyamide, loopvlak hellend onder 3°
Lagerafgedichte groefkogellagers; RVS-kogellagers of glijlager op aanvraag
Op aanvraagaandrijfwiel met spiebaan, flenswiel in bokgaffel

Voor zware wagens en transportsystemen op een vlakke rail. Het hellend gedraaide loopvlak rolt zeer licht; een aangedreven railwagen krijgt de PED op aanvraag als aandrijfwiel met spiebaan. Bekijk serie PED spoorkranswielen → · Vraag offerte →

Zo kiest u wielen voor de kas

Kies eerst op de ondergrond: betonpad wordt rubber, rail of hoekijzer wordt gietpolyamide. Daarna op de last. Een rekenvoorbeeld: een kas-AGV van 400 kg met 400 kg op de laadvloer, op twee aandrijfwielen en twee zwenkwielen. Op een pad met naden staat hij soms op drie wielen, dus reken met een derde: 267 kg per wiel, ruim binnen de 400 kg van het ARBO-aandrijfwiel. Trekt dezelfde AGV een trein, kijk dan ook naar grip: hoeveel hij trekt, hangt af van het gewicht op zijn aandrijfwielen. Een lichte AGV voor een lange, volle trein gaat eerder slippen dan dat het wiel overbelast raakt.

Over het hoofdpad haalt een trein vaak meer dan wandeltempo. De ARBO-waarden zijn bepaald bij maximaal 4 km/h en daarboven warmt het rubber op; geef snelheid en kilometers per dag door, dan rekent DM het toelaatbare draagvermogen uit. Voor railwielen bij de verwarmingsbuis telt bovendien de warmte; zie de vragen hieronder.

Voordelen van DM Wheel-wielen voor de glastuinbouw

  • Eigen productie van kern tot loopvlak: DM maakt de spuitgietkern en vulkaniseert het loopvlak zelf, en test het wiel in de eigen fabriek.
  • Geen roest in de kern: het Arbowiel heeft een kern van polyamide 6, de PED- en PEG-wielen zijn volledig van gietpolyamide.
  • Aandrijf- en loopwiel met dezelfde band: ARBO H7 en ARBO-loopwiel in 200 mm, beide streepvrij.
  • Railwiel op profiel: V-groef voor hoekijzer, spoorkrans voor rail, U-groef of halfronde groef op aanvraag.

Uit de praktijk: De wieloplossing die winst genereert

Berg Hortimotive bouwt AGV's en logistieke systemen die in treinverband door de kas rijden. Hoe verder het transport is geautomatiseerd, hoe meer de productie afhangt van elk wiel: hoge rolweerstand en snelle slijtage betekenden stilstand. De vraag aan DM was een wiel met zo weinig mogelijk rolweerstand. Het Arbowiel van 200 mm bleek na testen een goed vertrekpunt, en DM ontwikkelde er een eigen compound bij. Samen met de spuitgietkern geeft die compound een erg lage rolweerstand, ook bij hoge snelheid, en omdat de wielen langer meegaan, zijn er minder nodig. Lees de case →

Gerelateerde markten

Wagens die licht door de kas en over de rail rollen

Stuur ons het type wagen of AGV, het gewicht met lading, de rijsnelheid en of hij op betonpad, rail, hoekijzer of buis rijdt, met het profiel. Dan kiezen wij aandrijfwiel, loopwiel en railwiel, en rekenen ze door op snelheid en temperatuur. Dare to ask. Vraag uw offerte aan →
