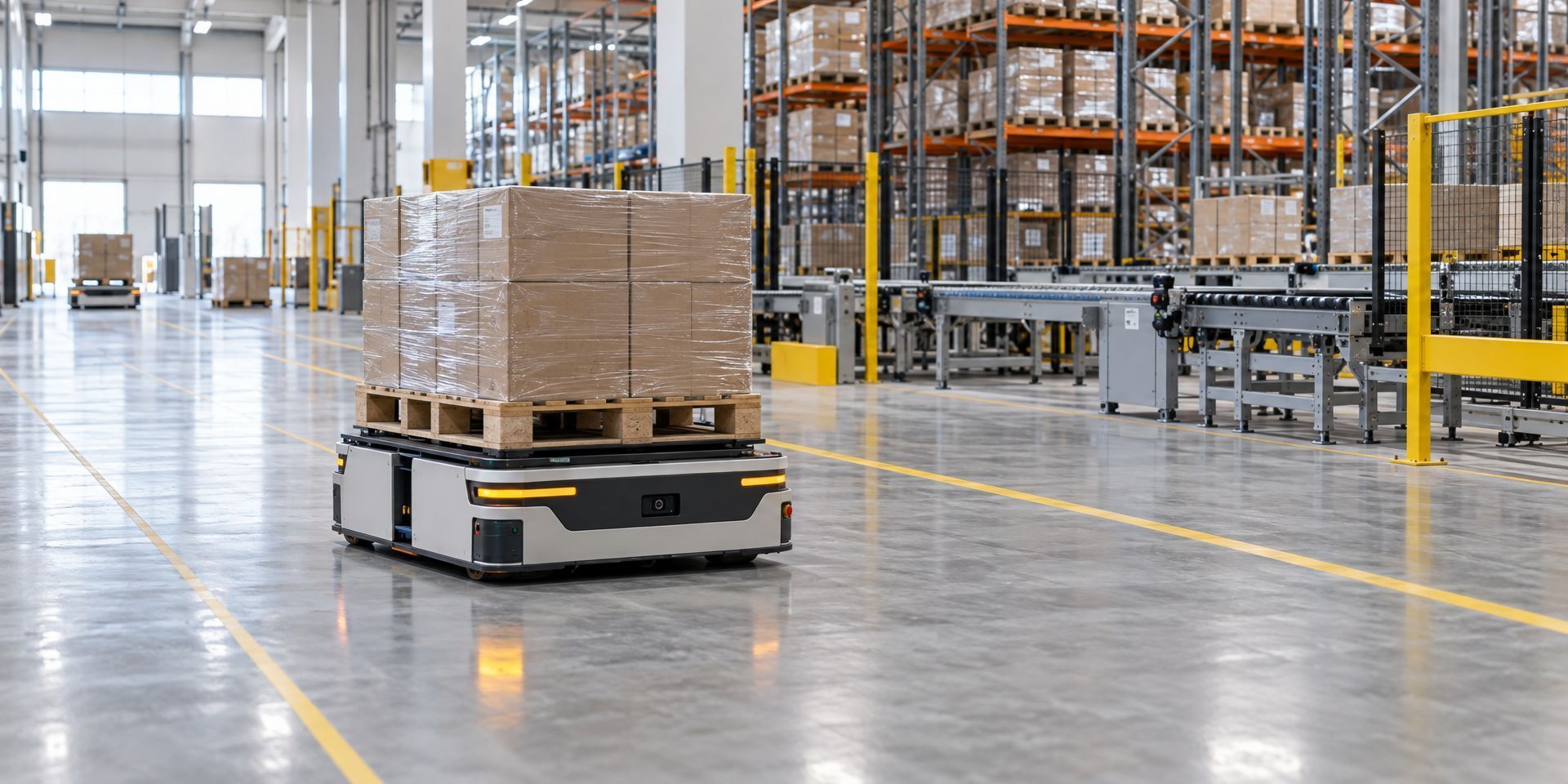

AGV-wielen van DM Wheel Systems zijn voor automatisch geleide voertuigen op een vaste route: een Vulkollan-aandrijfwiel VR H7 met dunne band (Ø100 tot 250 mm, 440 tot 1.800 kg), draagwielen in Vulkollan of polyurethaan ZA tot 4.600 kg en zwenkwielen GAMA, GAMS, GAMT of ZA. Het aandrijfwiel moet zijn omtrek houden, anders loopt de positiebepaling weg.

placeholderImage

De resultaten

Welke eisen stelt een AGV aan zijn wielen?

  • Vaste omtrek van het aandrijfwiel: tussen twee referentiepunten (magneet, transponder of reflector) rekent de besturing met omwentelingen maal omtrek. Verliest een aandrijfwiel van Ø200 mm door slijtage 1 mm aan diameter, dan staat de AGV na 50 meter een kwart meter naast zijn berekende positie.
  • Geen platte kant bij het laadstation: een AGV parkeert elke laadbeurt op exact dezelfde plek onder chassis en accu. Een blijvende indrukking geeft bonken en een sprong in de positiemeting.
  • Elke rit hetzelfde spoor: band en vloer slijten honderden keren per dag op dezelfde bochten. Het loopvlak moet slijtvast en streepvrij zijn.
  • Volle pallets op een klein chassis: een unit-load-AGV of automatische pallettruck draagt meer dan een ton op een paar wielen.
  • Aandrijfwiel altijd belast: op een stijf chassis met vier of meer wielen kan een voeg of drempel het aandrijfwiel optillen. Het slipt, en de odometrie loopt weg.

Aanbevolen wielen voor AGV's

DM-serie VR H7 Vulkollan-aandrijfwiel — dunne band voor een stabiele omtrek

Vulkollan aandrijfwielen

SpecificatieWaarde
VR H7 (dunne band)Ø100 – 250 mm, 440 – 1.800 kg bij 4 km/h
Overige H7-seriesVU, VS en VE: Ø65 – 600 mm, 175 – 9.200 kg bij 4 km/h
LoopvlakOriginal Vulkollan 92 Shore A, op de kern gegoten
Aansluitingboring H7 met spiebaan; voorboring, ander asgat of flensaansluiting op opgave
Temperatuur-40 °C tot +85 °C, kortstondig tot 120 °C

Een dunne laag Vulkollan op de kern veert weinig in, dus de rolomtrek verandert onder last nauwelijks en het wiel houdt geen deuk over van het laadstation. Bekijk Vulkollan-aandrijfwielen → · Vraag offerte →

Vulkollan loopwielen en DM-serie ZA polyurethaan — de draagposities

Vulkollan loopwielen

SpecificatieWaarde
Vulkollan loopwielen (VU, VS, VR, VE)Ø50 – 600 mm, 90 – 9.200 kg, 92 Shore A, groefkogellagers
ZA polyurethaanØ80 – 500 mm, 250 – 4.600 kg, 90 Shore A op gietijzeren kern
Draagvermogenbij 4 km/h
TemperatuurVulkollan -40 °C tot +85 °C; ZA -20 °C tot +80 °C

Kies de vaste draagwielen gelijk aan het aandrijfwiel: zelfde Vulkollan, zelfde maat, dus een vlak chassis. ZA past bij een zware AGV die ook over ruwere vloerdelen rijdt. Bekijk Vulkollan loopwielen → · Bekijk serie ZA losse wielen → · Vraag offerte →

Serie GAMT, GAMA en GAMS en DM-serie ZA — de zwenkposities

Serie GAMA, AGV zwenkwielen met kanteleinde as, schokdemping en geoptimaliseerde zwenkradius

SpecificatieWaarde
GAMT, GAMA, GAMSØ75 – 150 mm dubbel wiel, 250 – 630 kg, polyurethaan 95 Shore A
FunctieGAMT kantelt ±5°; GAMS veert 10 mm in; GAMA combineert beide met een geoptimaliseerde zwenkradius
ZA-zwenkwielenØ80 – 500 mm, 250 – 6.400 kg; opties zware voetrem (ER) en richtingvaststeller (RV)

Voor een AGV die zijn route op de millimeter rijdt, is GAMT het uitgangspunt: de twee wielen draaien bij een richtingswissel tegen elkaar in en zetten zich vanzelf recht. Liggen er voegen op de route, dan houdt de vering van GAMS of GAMA het aandrijfwiel op de vloer. Boven 630 kg per zwenkpositie wordt het ZA. Bekijk serie GAMA → · Bekijk serie GAMS → · Bekijk serie GAMT → · Bekijk serie ZA zwenkwielen → · Vraag offerte →

DM-serie RO en PZE gietnylon — lastrol en railwiel

Serie RO kogellager, Polyamide 6 met gegoten polyurethaan loopvlak

SpecificatieWaarde
RO lastrolØ80 – 85 × 70 – 100 mm, 650 – 850 kg, polyurethaan 87 Shore A op polyamide 6
PZE los wielØ65 – 400 mm, 800 – 12.000 kg (producttabel, tot 4 km/h), gietnylon
TemperatuurRO -20 °C tot +80 °C; PZE -30 °C tot +80 °C

RO zit in de vorkarmen van een automatische pallettruck. PZE draagt het meest en rolt het lichtst, maar hoort alleen onder een AGV op rails of op een egale, schone hal. Bekijk serie RO → · Bekijk serie PZE → · Vraag offerte →

Zo kiest u de wielen voor een AGV

Een AGV met vier of meer wielen staat zelden op alle wielen tegelijk. Ga daarom per positie uit van een derde van het totaalgewicht.

Een rekenvoorbeeld: een unit-load-AGV van 600 kg met een rollenbaan op het dak vervoert pallets van 1.200 kg. Samen 1.800 kg, dus 600 kg per positie. Een VR H7-aandrijfwiel van Ø150 × 50 mm (700 kg) houdt dan te weinig over voor optrekken en remmen; Ø200 × 50 mm met 1.000 kg wel, en een VU-loopwiel van dezelfde maat (ook 1.000 kg) houdt het chassis vlak. Op de zwenkposities is een GAMA met 630 kg te krap. Een ZA-zwenkwiel van Ø200 × 50 mm in de verzinkte SG-gaffel, met 1.100 kg, heeft de reserve wel.

De tabelwaarden horen bij maximaal 4 km/h. Veel AGV's rijden 1 tot 1,5 m/s, dat is 3,6 tot 5,4 km/h, en dat in meerdere ploegen. Geef rijsnelheid en ritten per uur door; DM rekent het aandrijfwiel dan na, en meestal komt er een breder wiel, Ø200 × 80 mm met 1.400 kg. Vervang aandrijfwielen altijd per paar en stel na de wissel de omtrek in de besturing opnieuw in.

Voordelen van DM Wheel-AGV-wielen

  • Aandrijf- en draagwiel uit één familie: VU, VS, VR en VE bestaan als loopwiel met kogellagers en als aandrijfwiel met H7-boring, in dezelfde diameters en met hetzelfde Vulkollan.
  • Passend op de aandrijfmodule: boring H7 met spiebaan uit de tabel, of een voorboring, ander asgat of flensaansluiting volgens uw tekening.
  • Zwenkwielen die zichzelf rechtzetten: het dubbele wiel van GAMT en GAMA corrigeert de rijrichting bij elke richtingswissel, van 250 tot 630 kg per zwenkwiel.

Uit de praktijk: AGV's van Berg Hortimotive in de glastuinbouw

In de kassen rijden AGV's en transportsystemen in treinverband, en stilstand in de oogsttijd kost meteen productie. Berg Hortimotive vroeg DM om een wiel met zo min mogelijk rolweerstand. Na testen koos DM het Arbowiel® van Ø200 mm als basis en ontwikkelde er een eigen compound voor op een spuitgietkern. Volgens de case daalt de rolweerstand, gaan de wielen langer mee en kunnen ze tegen hoge snelheden. Lees de case →

Gerelateerde markten

Een AGV-vloot die op koers blijft

Geef ons de route met bochten en laadstation, het leeggewicht en de zwaarste last, de wielindeling, de rijsnelheid en hoe de motor aansluit: as met spie of flens. Wij rekenen elke positie door en leveren aandrijf-, draag- en zwenkwiel als één set. Dare to ask. Vraag uw offerte aan →

AGV-wielen

Waarom wijkt mijn AGV na verloop van tijd van zijn route af?

Meestal is het aandrijfwiel kleiner geworden door slijtage, terwijl de besturing nog met de oude omtrek rekent. Bij een wiel van Ø200 mm scheelt 1 mm diameter over 50 meter al 25 cm. Een Vulkollan-aandrijfwiel met dunne band (VR H7, Ø100 tot 250 mm) veert weinig in en slijt geleidelijk. Stel na elke wielwissel de omtrek opnieuw in.

Dunne of dikke Vulkollan-band op het aandrijfwiel?

De dunne band (VR H7, 440 tot 1.800 kg) is de keus als positienauwkeurigheid en lang parkeren bij het laadstation tellen, omdat hij onder last het minst vervormt. De dikke band (VS H7 of VE H7) grijpt beter voor een zware sleep-AGV, op een helling of een stoffige vloer, maar drukt onder dezelfde last iets verder in.

Welk zwenkwiel houdt een AGV op koers?

GAMT, omdat het dubbele wiel bij een richtingswissel tegengesteld draait en zichzelf rechtzet; het kantelt bovendien ±5° mee op een scheve vloer. Rijdt de AGV over voegen, kies dan GAMA met ook 10 mm vering. Is 630 kg per zwenkpositie niet genoeg, dan neemt u een ZA-zwenkwiel, dat tot 6.400 kg gaat.

Kan een AGV op gietnylon wielen rijden?

Op rails of een volkomen vlakke, schone vloer wel. Gietnylon PZE rolt het lichtst van alle DM-loopvlakken, verdraagt zijdelingse pieken en loopt in de producttabel van 800 kg (Ø65 mm) tot 12.000 kg (Ø400 × 110 mm). Het harde loopvlak dempt niets. Boven 35 °C neemt het draagvermogen af.
