AGV-voerrobotwielen | SL-aandrijf- en AS-zwenkwielen

Aandrijf-, meeloop- en zwenkwiel voor 24/7 voeren

Wielen voor AGV-voerrobots van DM Wheel Systems zijn SL-aandrijfwielen van 250 of 306 mm met H7-boring (450 of 535 kg) en een massieve rubberband van 65-70 Shore A, met een AS-zwenkwiel van polyurethaan tot 700 kg en een SL-meeloopwiel op de vrije as. Lely kreeg van DM een eigen wielset die minder lijdt onder de zuren in het voer.

Wielen voor AGV-voerrobots

De resultaten

Welke eisen stelt een voerrobot aan zijn wielen?

  • Tractie op een vuile voergang: de robot trekt op, remt en draait op nat beton met kuilvoerresten en mest. Een aandrijfwiel dat slipt, brengt de robot uit zijn route.
  • Een omtrek die niet verandert: rekent de besturing de afgelegde weg mee met de wielomwentelingen, dan verschuift elke millimeter slijtage de positie. Gelijkmatig slijtende banden houden de route kloppend.
  • Zuren uit kuilvoer: kuilvoer bevat melkzuur en azijnzuur, en wat de robot bij het voerhek morst, rijdt hij de volgende ronde zelf weer in.
  • Rondes dag en nacht: de robot pendelt meerdere keren per etmaal tussen voerkeuken en voerhek. Een band die urenlang indrukt en terugveert, wordt warm en mag dan minder dragen dan de tabel aangeeft.
  • Drempels tussen voerkeuken en stal: deurrails en roosterranden geven stoten op aandrijving, sensoren en mengunit. Demping in het wiel spaart de machine.

Aanbevolen wielen voor voerrobots

DM-serie SL H7 rubber — aandrijfwiel op de motoras

Serie SL H7 boring met spiebaan, Aandrijfwielen met massieve rubberband tot 535kg

SpecificatieWaarde
Wieldiameter × breedte250 × 84 mm of 306 × 93 mm
Draagvermogen bij 4 km/h450 kg (250 mm) of 535 kg (306 mm)
Loopvlakzwarte massieve rubberband, 65 – 70 Shore A, op stalen velg
Naafboring H7 met spiebaan, 18, 20, 25 of 30 mm, naaflengte 75 mm; ander asgat op aanvraag
Temperatuur-20 °C tot +80 °C

Het motorkoppel gaat via de spiebaan naar het wiel, dus het wiel verdraait niet op de as als de robot met volle mengbak optrekt of keert. In de chemietabel van de bandfabrikant krijgt rubber de score 'bestendig' voor de melk- en azijnzuur die uit het kuilvoer op de band komen. Bekijk serie SL H7 aandrijfwielen → · Vraag offerte →

DM-serie SL rubber kogellager — meeloopwiel op de vrije as

Serie SL kogellager, Losse wielen

SpecificatieWaarde
Wieldiameter250 – 457 mm
Draagvermogen bij 4 km/h450 – 2.145 kg
Loopvlaksuperelastische massieve rubberband, 65 – 70 Shore A; grijze no-marking band op aanvraag
Velg en lagerversterkte plaatstalen velg, kogellager, asgat 20 – 30 mm
Temperatuur-20 °C tot +80 °C

Voor robots met een as zonder motor. Kies het meeloopwiel in dezelfde 250 of 306 mm als het aandrijfwiel en leg beide assen op gelijke hoogte. Staat het meeloopwiel hoger of lager, dan verschuift gewicht van de aandrijfwielen af en verliest de robot grip. Bekijk serie SL losse wielen → · Vraag offerte →

DM-serie AS polyurethaan — zwenkwiel dat stuurt en steunt

Serie AS Polyurethaan, Zwenkwielen tot 700 KG

SpecificatieWaarde
Wieldiameter100 – 250 mm
Draagvermogen bij 4 km/h120 – 700 kg
Loopvlakgegoten zacht polyurethaan, 87 Shore A, op kern van polyamide 6
GaffelRVS X20 of X40, of verzinkt staal M22 of P60
LagerX20 en X40: kogellager met extra spuitwaterdichte afdichting of RVS-rollager; M22 en P60: kogellager
Temperatuur-30 °C tot +80 °C

Rijdt de robot over deurrails en roosterranden, neem dan de X40 of P60: hun nastelbare centrale kingpin verdraagt regelmatige piekbelasting, de geklonken X20 en M22 minder. Het polyurethaan rolt licht en spaart de accu. Dit wiel rijdt wel door hetzelfde voer als de aandrijfwielen; zie de vraag over rubber en polyurethaan. Bekijk serie AS zwenkwielen → · Vraag offerte →

Zo kiest u de wielen voor een voerrobot

Een robot met twee aandrijfwielen en één zwenkwiel staat altijd op drie punten. De regel "totaalgewicht gedeeld door drie" geldt dan niet: de verdeling volgt uit het zwaartepunt. Reken met een volle voerbak, want die verschuift het zwaartepunt het meest.

Een rekenvoorbeeld: een robot weegt met volle bak 1.400 kg, waarvan 800 kg op de aandrijfas en 600 kg op het zwenkwiel. Per aandrijfwiel is dat 400 kg. Het SL-aandrijfwiel van 250 mm (450 kg) laat dan weinig ruimte voor drempels; dat van 306 mm (535 kg) wel. Het zwenkwiel draagt 600 kg: een AS-zwenkwiel met X40-gaffel van 200 mm draagt precies 600 kg en heeft dus geen marge. Kies daar de P60 van 250 mm (700 kg) of verdeel de last over twee zwenkwielen.

Wat in de SL- en AS-tabel staat, geldt voor stapvoets rijden tot 4 km/h; een voerrobot rijdt wel langzaam, maar urenlang. Met rijsnelheid, rondelengte en het aantal rondes per etmaal bepaalt DM wat het wiel dan nog mag dragen. Boven 535 kg per aandrijfwiel heeft de SL-serie geen grotere maat; dan ontwerpt de ontwikkelafdeling een aandrijfwiel op asmaat en bouwhoogte van uw robot.

Voordelen van DM Wheel-voerrobotwielen

  • Eén reservewiel voor twee assen: aandrijfwiel en meeloopwiel delen band en maat, 250 × 84 of 306 × 93 mm, dus één voorraadmaat dekt de hele robot.
  • Kingpin-gaffel voor het stuurwiel: de AS-zwenkwielen met X40- of P60-gaffel dragen tot 600 en 700 kg per wiel.
  • Ontwikkeld met de robotbouwer: voor Lely werden samples op het voersysteem beproefd tot de wielset 24/7 kon draaien.

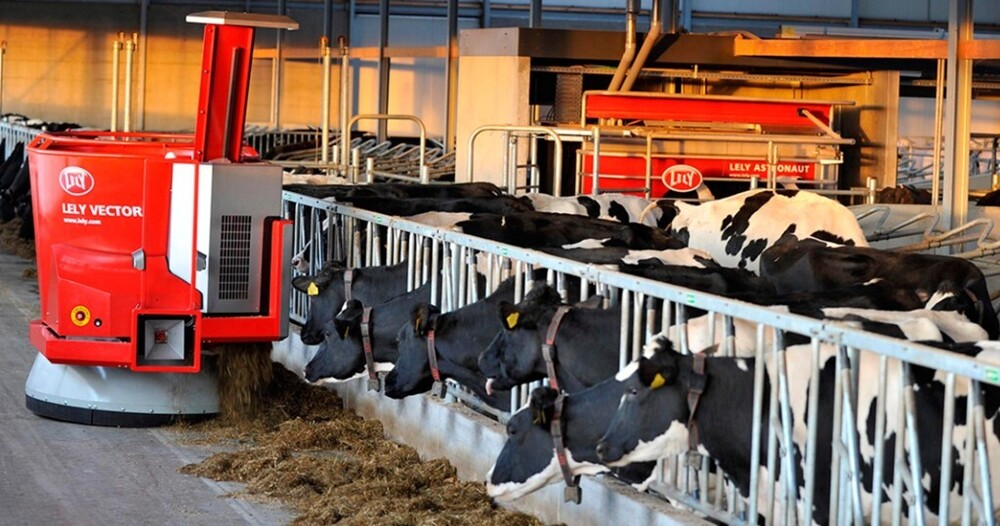

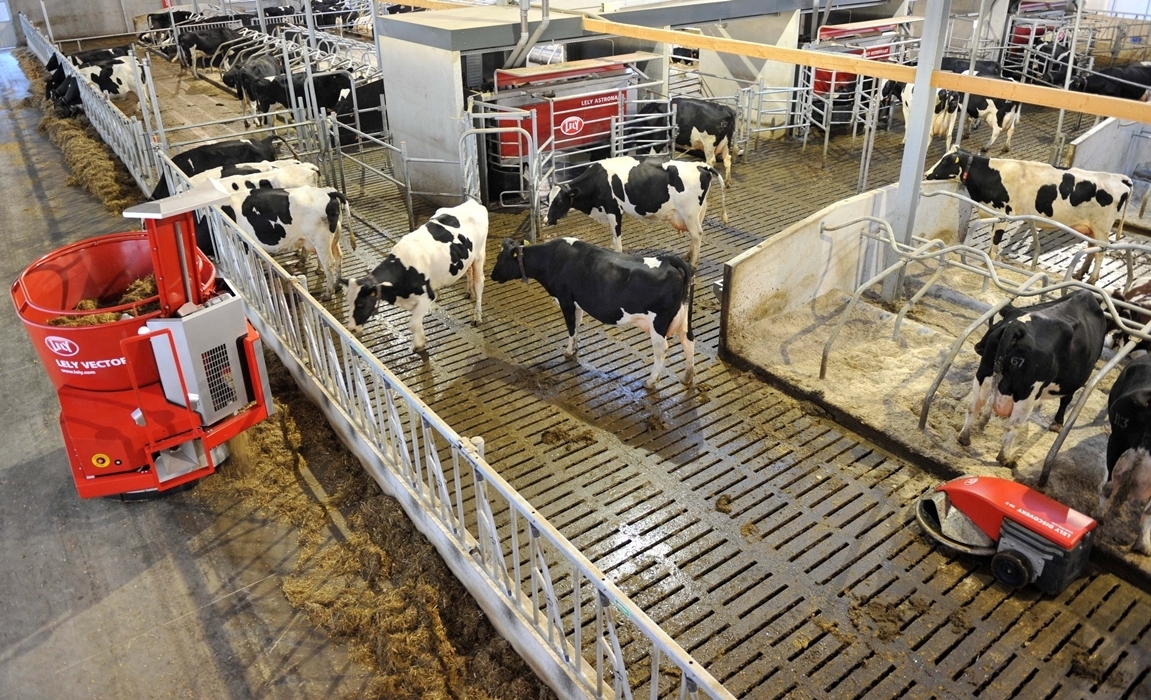

Uit de praktijk: 24/7 voer zonder boer

Lely wilde dat zijn voersysteem dag en nacht kon voeren, op wielen die beter tegen zuren kunnen en niet volslibben met voerresten. Eerst rekende DM op tekening, daarna reden proefwielen op het systeem en werd elke versie bijgesteld. Op de twee losse wielen kwam een dikke polyurethaan band van lage hardheid, met schuine groeven voor grip. Voor het zwenkwiel koos DM twee wielen naast elkaar, met zacht polyurethaan op een kern van glasvezelversterkt kunststof en kappen over de lagers. De zwenkvork sluit in hoogte aan op de losse wielen. Het resultaat: nieuwe wielen die de zuren in het voer beter weerstaan dan de oude. Dit polyurethaan is voor dit systeem samengesteld; het is niet het loopvlak van een standaard AS-wiel. Lees de case →

Gerelateerde markten

Een voerrobot die zijn rondes blijft rijden

Stuur ons het robotgewicht leeg en met volle bak, de verdeling over aandrijfas en zwenkwiel, de asmaat van de motor, de rijsnelheid, het aantal rondes per dag en de vloer. Dan rekenen wij aandrijfwiel en zwenkwiel door, of ontwikkelen we de wielset met u verder. Dare to ask. Vraag uw offerte aan →

Wielen voor AGV-voerrobots

Welk aandrijfwiel past op de motoras van een voerrobot?

Het SL-aandrijfwiel met boring H7 en spiebaan, in 250 × 84 mm (450 kg) of 306 × 93 mm (535 kg). De naaf is 75 mm lang, de boring standaard 18, 20, 25 of 30 mm. Voor een andere motoras maakt DM Wheel Systems een afwijkend asgat op aanvraag.

Rubber of polyurethaan voor een voerrobot?

Op de aandrijfas van een standaardrobot: rubber. In de chemietabel van de bandfabrikant is rubber, zoals de SL-band van 65-70 Shore A, bestendig tegen melkzuur en azijnzuur. Het standaard polyurethaan van een AS-wiel is niet bestand tegen azijnzuur. Een polyurethaan band voor in het voer is maatwerk: voor Lely ontwikkelde DM Wheel Systems een dikke band met lage hardheid en schuine groeven, die beter bestand is tegen zuren uit het voer.

Waarom wijkt de route van een voerrobot af na slijtage van de wielen?

Omdat de omtrek kleiner wordt. Een wiel van 306 mm legt per omwenteling 961 mm af. Is het 2 mm in diameter afgesleten, dan is dat nog 955 mm, en meet de robot per kilometer ruim 6 meter te veel als de besturing op wielomwentelingen rekent. Vervang aandrijfwielen daarom per paar en kalibreer de robot opnieuw na de wissel.

Hoe zwaar mag een voerrobot zijn op SL-aandrijfwielen?

Twee SL-aandrijfwielen van 306 mm dragen samen 1.070 kg op de aandrijfas, bij hooguit 4 km/h. Dat is het gewicht op die as met volle bak, niet het totaalgewicht van de robot: het zwenkwiel draagt de rest. Rust er meer op de aandrijfas, of rijdt de robot vrijwel zonder pauze, dan rekent DM Wheel Systems het door en ontwerpt zo nodig een aandrijfwiel op tekening.
