Wielen voor RVS-machines | AS, P en PZ tot 1.000 kg
Wielen voor RVS machines van DM Wheel Systems zijn roestvaststalen zwenk- en bokwielen: de AS-serie met gaffel in AISI 304 en polyurethaan 87 Shore A tot 600 kg per wiel, ook met draadeind M16 tot M30, en kunststof RVS-wielen uit de series P en PZ tot 1.000 kg. Lager en loopvlak kiest u op het reinigingsmiddel van uw klant.

De resultaten
Welke eisen stelt een RVS machine aan zijn wielen?
- Geen verzinkt onderdeel: gaffel, as en plaat in roestvast staal. Eén verzinkte bout geeft na verloop van tijd roestsporen op een machine die verder blinkt.
- Dagelijks nat reinigen: de machine wordt met water en reinigingsmiddel schoongespoten. Het lager moet daartegen afgedicht zijn, of nat mogen worden.
- Het reinigingsmiddel bepaalt het loopvlak: chloorhoudende desinfectie tast polyurethaan aan, waterstofperoxide tast polyamide aan. Vraag het middel na bij de eindklant.

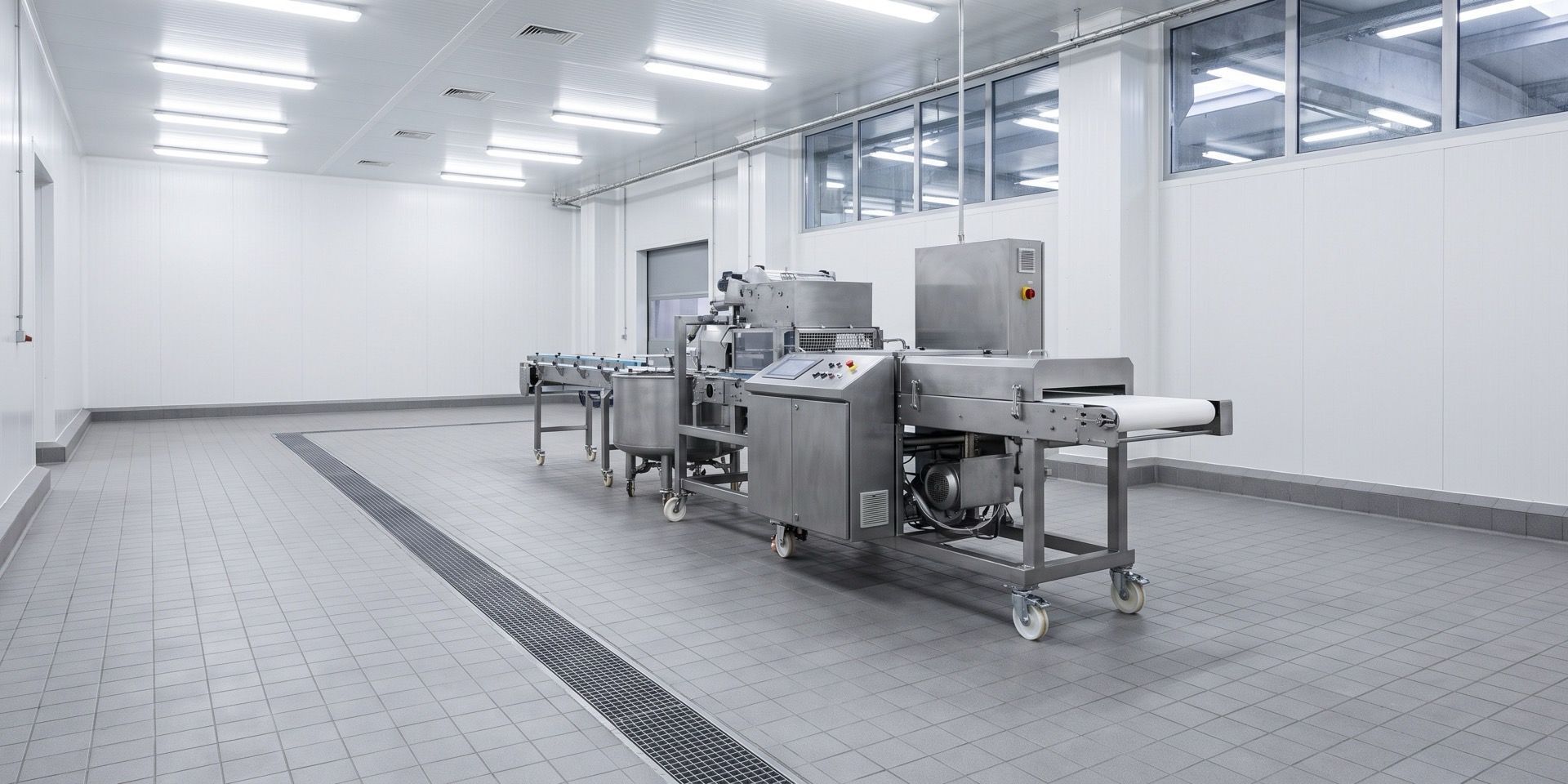

- Afvoergoten en drempels: in een productieruimte rijdt de machine over roosters en goten. Elke klap daarvan komt op de zwenkkop terecht.
- Werkhoogte en waterpas: een vul- of doseermachine moet aansluiten op de lijn. De hoogte moet per wiel instelbaar zijn.
- Vaststaan tijdens productie: trillingen van de machine mogen hem niet laten verlopen. De rem hoort erbij.
Aanbevolen wielen voor RVS machines
DM-serie AS RVS polyurethaan — zwenk- en bokwiel met plaat of boutgat

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 100 – 250 mm |
| Draagvermogen bij 4 km/h | zwenkwiel RVS-X20 150 – 370 kg, RVS-X40 200 – 600 kg; bokwiel 150 – 600 kg |
| Gaffel | geperst roestvast staal AISI 304, elektrolytisch gepolijst; kogels AISI 420; bus van de boutgatgaffel AISI 430 |
| Wiel | gegoten polyurethaan 87 Shore A op kern van polyamide 6; streepvrij |
| Lager | kogellager met spuitwaterdichte afdichting of RVS-rollager; RVS-kogellagers leverbaar |
| Bevestiging | plaat 102 × 83 (X20), 105 × 85 (X40) of 135 × 110 mm; X20-zwenkwiel ook met boutgat |
| Temperatuur | -30 °C tot +80 °C |
Het zachte polyurethaan rolt licht, dempt geluid en is de keuze boven hard nylon als de vloer niet overal glad is. Bokwielen zijn er in dezelfde X20- en X40-uitvoering. Bekijk serie AS RVS zwenkwielen → · Bekijk serie AS RVS bokwielen → · Vraag offerte →
DM-serie AS met draadeind — voor machines die op hoogte moeten staan

| Specificatie | Waarde |
|---|---|
| Wieldiameter | X20 100 – 200 mm, X40 125 – 175 mm |
| Draagvermogen bij 4 km/h | X20 150 – 370 kg · X40 300 – 500 kg |
| Draadeind | vast, M16, M20, M24 of M30, in diverse lengtes |
| Rem | voetrem FR standaard; bij een aantal typen verlengd rempedaal leverbaar |
| Wiel | polyurethaan 87 Shore A op polyamide 6-kern, kogellager met spuitwaterdichte afdichting |
Het draadeind schroeft in de poot van de machine. Zo stelt u per wiel de werkhoogte in en zet u de machine waterpas, zonder aparte stelvoet. DM baseert het opgegeven draagvermogen van deze uitvoering op de draaikrans. Bekijk serie AS met draadeind → · Vraag offerte →
DM-series P en PZ RVS kunststof — hard polyamide tot 1.000 kg

| Specificatie | Waarde |
|---|---|
| Serie P (RVS-X20 / X40) | Ø80 – 200 mm, 150 – 600 kg; plaat, X20 ook met boutgat; rem FR |
| Serie PZ (RVS-X52 / X52D) | Ø100 – 250 mm, 450 – 1.000 kg; plaat 150 × 150 mm; draaikrans met kogelbanen en smeernippel; rem FV (X52) of ER (X52D), richtingvaststeller RV |
| Wiel | polyamide 6, enkel of dubbel (X52D) |
| Lager | glijlager of kogellager met spuitwaterdichte afdichting; bij P ook RVS-rollager |
| Temperatuur | -30 °C tot +80 °C |
Polyamide duwt het lichtst op een vlakke vloer, maar elke oneffenheid voelt de bediener direct. Het enkele X52-wiel van Ø200 mm draagt 1.000 kg en bouwt 240 mm hoog; het dubbele X52D haalt die 1.000 kg al vanaf Ø125 mm, bij 175 mm bouwhoogte. Bekijk serie P RVS zwenkwielen → · Bekijk serie PZ RVS zwenkwielen → · Vraag offerte →
Zo kiest u het RVS-wiel voor uw machine
Begin bij de gaffel. Moet de machine over afvoergoten of drempels, kies dan de X40, ook als de last het niet vraagt: die is bedoeld voor regelmatige piekbelasting. De geklonken X20 is voor een vlakke vloer en weinig rijden.
Een rekenvoorbeeld: een vulmachine van 900 kg op vier zwenkwielen belast elk wiel met 300 kg, als u er drie laat dragen. Het AS-wiel X40 van Ø150 mm draagt 370 kg. Moet hij over een rooster, neem dan Ø175 mm (500 kg): dat rolt makkelijker over de goot, maar bouwt 236 in plaats van 192 mm hoog. Weegt de machine 2.400 kg, dan komt er 800 kg op een wiel. Dat ligt boven de 600 kg van AS en P, en dan blijft alleen het polyamide van PZ over: het enkele X52-wiel van Ø150 mm (900 kg, 188 mm hoog) of het dubbele X52D van Ø100 mm (900 kg, 150 mm hoog). Beide vragen een gladde vloer; moet zo'n machine toch over roosters, leg dat dan aan DM voor.
Kies dan het loopvlak op het middel. Volgens de bestendigheidstabel van de loopvlakfabrikant verdraagt polyurethaan waterstofperoxide en soda goed en natronloog en ethanol redelijk, maar niet chloorwater, chloorbleekloog, formaldehyde, azijnzuur of kaliloog. Polyamide verdraagt natronloog, chloorbleekloog, ethanol en formaldehyde, maar niet waterstofperoxide, azijnzuur of salpeterzuur. Tegen zure reiniging is geen van beide echt bestand: spoel na.
Voordelen van DM Wheel-wielen voor RVS machines
- Loopvlak wisselen zonder nieuw frame: AS (polyurethaan) en P (polyamide) bestaan in dezelfde X40-gaffel. Bij Ø150 × 40 mm hebben beide de plaat van 135 × 110 mm, 192 mm bouwhoogte en 370 kg draagvermogen, zodat u per eindklant het loopvlak op zijn desinfectiemiddel kiest.
- Draadeind in vier maten: M16 tot M30, standaard met voetrem FR, om de machine per hoek op werkhoogte te zetten.
- Drie lagers voor elk reinigingsregime: afgedicht kogellager, RVS-rollager en, bij P en PZ, een glijlager zonder kogels die kunnen vastlopen.
Uit de praktijk: machines die tot één lijn aansluiten
Machinebouwers voor de voedingsindustrie wilden hun machines tot één productielijn in elkaar kunnen schuiven, maar die machines verschilden in hoogte en moesten verrijdbaar blijven. DM koos voor een in hoogte verstelbaar zwenkwiel: een kunststof kern met zachte polyurethaan bekleding en spuitwaterdichte afdichting, en een lange spindel aan de RVS-gaffel. De rem grijpt zowel op het wiel als op de zwenkkop aan, is verlengd en wordt beschermd door een rubbervoet. Die opbouw vindt u in het standaardprogramma terug bij de AS met draadeind, bij een aantal typen ook met verlengd rempedaal. Lees de case →
Gerelateerde markten
- OEM verrijdbare machines
- Voedsel-hef- & kiepmachines
- Slachterij- & vleesverwerkingswielen
- Farmacie & cleanroom
Een RVS-wiel dat bij uw machine en uw klant past
Stuur ons de tekening van het frame, het machinegewicht, de vloer met eventuele goten en de reinigingsmiddelen van uw klant. Dan adviseren wij AS, P of PZ, X20 of X40, met plaat, boutgat of draadeind, en het lager dat bij het schoonmaken past. Dare to ask. Vraag uw offerte aan →
Wielen voor RVS machines
- Welke RVS-kwaliteit heeft de AS-serie?
De gaffel van de AS-serie, in X20 en X40, is AISI 304, de kogels zijn AISI 420 en de bus van de boutgatgaffel is AISI 430. Het wiel heeft een loopvlak van polyurethaan 87 Shore A op een kern van polyamide 6 en draagt tot 600 kg in de X40-uitvoering. Die opgave neemt u over in uw machinedossier.
- Welk loopvlak verdraagt chloor- of peroxidedesinfectie?
Bij chloorbleekloog of chloorwater kiest u polyamide (P, PZ): volgens de tabel van de loopvlakfabrikant bestand tegen chloorbleekloog en redelijk bestand tegen chloorwater, terwijl polyurethaan tegen geen van beide bestand is. Bij waterstofperoxide is het omgekeerd: polyurethaan (AS) is bestand, polyamide niet. Beide werken van -30 °C tot +80 °C.
- Wat is het verschil tussen een X20- en een X40-gaffel?
De X20 is geklonken en hoort onder een machine die op een vlakke vloer staat en weinig rijdt. Een X40-kop draait om een centrale kingpin die u kunt nastellen, en vangt de regelmatige klappen van goten en drempels op. In de AS-serie draagt de X20 tot 370 kg en de X40 tot 600 kg per wiel; bij Ø150 mm bouwt de X40 192 mm hoog, de X20 181 mm.
- Welk lager kies ik voor dagelijks schoonspuiten?
Een afgedicht kogellager laat geen spuitwater binnen en geeft de laagste rolweerstand. Een RVS-rollager is eenvoudiger en hoeft niet droog te blijven; RVS-kogellagers zijn ook leverbaar. P en PZ zijn daarnaast met glijlager te krijgen. De P-serie heeft alle drie de lagers in X20 en X40, van 150 tot 600 kg per wiel.
