Wielen voor daksystemen aan zee | PEG V-groef en Vulkollan

Gietnylon V-groefwielen, geleverd op de Malediven

Wielen voor verrijdbare daksystemen aan zee van DM Wheel Systems zijn V-groefwielen uit de serie PEG: massief gietpolyamide, Ø50-200 mm, tot 700 kg per wiel, voor een rail van hoekijzer. Voor zijgeleiding en als tegenrol dienen GRVU-geleiderollen van Vulkollan 92 Shore A. Dezelfde PEG-wielen gingen naar een schuifdak aan zee op de Malediven.

Wielen voor verrijdbare daksystemen aan zee

De resultaten

Welke eisen stelt een verrijdbaar dak aan zee aan zijn wielen?

  • Zeelucht en spatwater: wiel, as, houder en rail staan het hele jaar in zoute lucht. Het loopvlak van gietpolyamide corrodeert niet; voor as, houder en lager kiest u het materiaal per onderdeel.
  • Stil openen en sluiten: onder het dak zitten mensen. Een kunststof wiel met afgedichte kogellagers op een stalen rail loopt stiller dan staal op staal.
  • Lage aanzetkracht: het dak gaat met een kleine motor of met de hand open. Een V-groefwiel op hoekijzer heeft een zeer lage aanzet- en rolweerstand.
  • Op de rail blijven bij wind: de V-groef houdt het paneel zijdelings op de rail. Tegen opwaartse windkracht is een tegenrol of borging nodig, die de systeembouwer per dak ontwerpt.
  • Lange panelen op een lange rail: een paneel van meters lang rust zelden gelijk op alle wielen. Door toleranties in rail en constructie komt er een wiel vrij en dragen de andere meer.
  • Weinig onderhoud: een resort of jachthaven heeft geen monteur voor wielen. Afgedichte lagers en een rail die schoon blijft, zijn dan het belangrijkste.

Aanbevolen wielen voor verrijdbare daksystemen

DM-serie PEG gietnylon V-groefwiel — dragend wiel op een rail van hoekijzer

Serie PEG kogellager, Groefwielen (gietpolyamide) V-groef loopvlak

SpecificatieWaarde
Wieldiameter50-200 mm
Loopvlakbreedte18-50 mm
Draagvermogen bij 4 km/h50-700 kg per wiel, 700 kg bij Ø125 × 50 mm
Materiaalgedraaid massief gietpolyamide met V-groef; U-groef of halfronde groef leverbaar
Lagerafgedichte groefkogellagers, -30 °C tot +80 °C
Uitvoeringlos wiel met asgat 10-20 mm, of bokwiel met staalgelaste bokvork, grijs gelakt

Dit is de serie uit het Malediven-project. De standaard bokvork is van gelakt staal en de lagers zijn gewone groefkogellagers. Aan zee bouwt u het losse wiel daarom bij voorkeur in een eigen RVS-houder op een RVS-as, en vraagt u DM welke vork en lagers voor zeelucht leverbaar zijn. Bekijk serie PEG V-groefwielen → · Bekijk serie PEG bokwielen → · Vraag offerte →

DM-serie GRVU Vulkollan-geleiderol — zijgeleiding en tegenrol

Serie GRVU, Vulkollan geleiderollen met kogellager

SpecificatieWaarde
Wieldiameter40-100 mm
Loopvlakbreedte15-30 mm
Draagvermogen bij 4 km/h60-225 kg per rol
LoopvlakVulkollan 92 Shore A op stalen kern
Lagerprecisiekogellager
Temperatuur-40 °C tot +85 °C, kortstondig tot +120 °C

Vulkollan is elastisch dempend en geluidsarm: de rol vangt zijdelingse windkracht en het naslingeren van het paneel op zonder te tikken. De kern is standaard van staal. Voor zeelucht levert DM de rol op aanvraag met een corrosiebestendige behandeling van de kern, net als de Vulkollan-wielen voor de visserij aan boord. Bekijk serie GRVU geleiderollen → · Vraag offerte →

Zo kiest u wielen voor een schuifdak

Kies eerst het railprofiel. De V-groef van de PEG loopt op hoekijzer en centreert het paneel zelf, zonder aparte zijgeleiding voor het dragende wiel. De brede uitvoeringen van 100 × 40 en 125 × 50 mm kunnen volgens de specificatie ook buiten de rails rijden.

Een dakpaneel op vier wielen over twee rails staat nooit op alle vier tegelijk: rail en frame hebben toleranties, dus reken met drie. Een rekenvoorbeeld: een dakpaneel van 1.400 kg geeft dan ongeveer 470 kg per wiel. Het PEG-wiel van Ø150 × 33 mm draagt 400 kg en is te licht; Ø200 × 33 mm draagt 500 kg en is te krap. Ø125 × 50 mm draagt 700 kg, geeft marge en bouwt als bokwiel 185 mm hoog, tegen 255 mm bij Ø200 mm.

Weegt een paneel meer dan ongeveer 2.100 kg, dan is 700 kg per wiel op drie dragende wielen niet genoeg. Zet dan meer wielen per rail en reken het zwaarst belaste wiel apart, of laat de ontwikkelafdeling een wiel op tekening doorrekenen. Wordt het dak via een wiel aangedreven en niet via ketting of tandheugel, dan hoort op die positie een aandrijfwiel; dat beoordeelt DM per dak, want de PEG-serie heeft geen aandrijfvariant.

Snelheid is bij een schuifdak geen grens: het beweegt ver onder de 4 km/h van de tabellen. Let wel op twee andere punten, de borging tegen opwaartse wind en de zon. Over UV zegt de tabel met chemische bestendigheid niets, dus bespreek bij een wiel in de volle zon de uitvoering vooraf met DM.

Voordelen van DM Wheel-wielen voor verrijdbare daken

  • Ervaring met zeelucht: op de Malediven rolt een verrijdbaar dak aan zee op PEG-wielen van DM.
  • Loopvlak dat niet corrodeert: gietpolyamide is volgens de bestendigheidstabel bestand tegen water en natriumchloride.
  • Geluidsarm op de rail: een kunststof wiel op een stalen rail, en Vulkollan-geleiderollen van 92 Shore A die elastisch dempen.
  • Groef op uw rail: naast de V-groef zijn een U-groef, een halfronde groef en andere maten op aanvraag leverbaar.

Uit de praktijk: schuifdaken op de Malediven

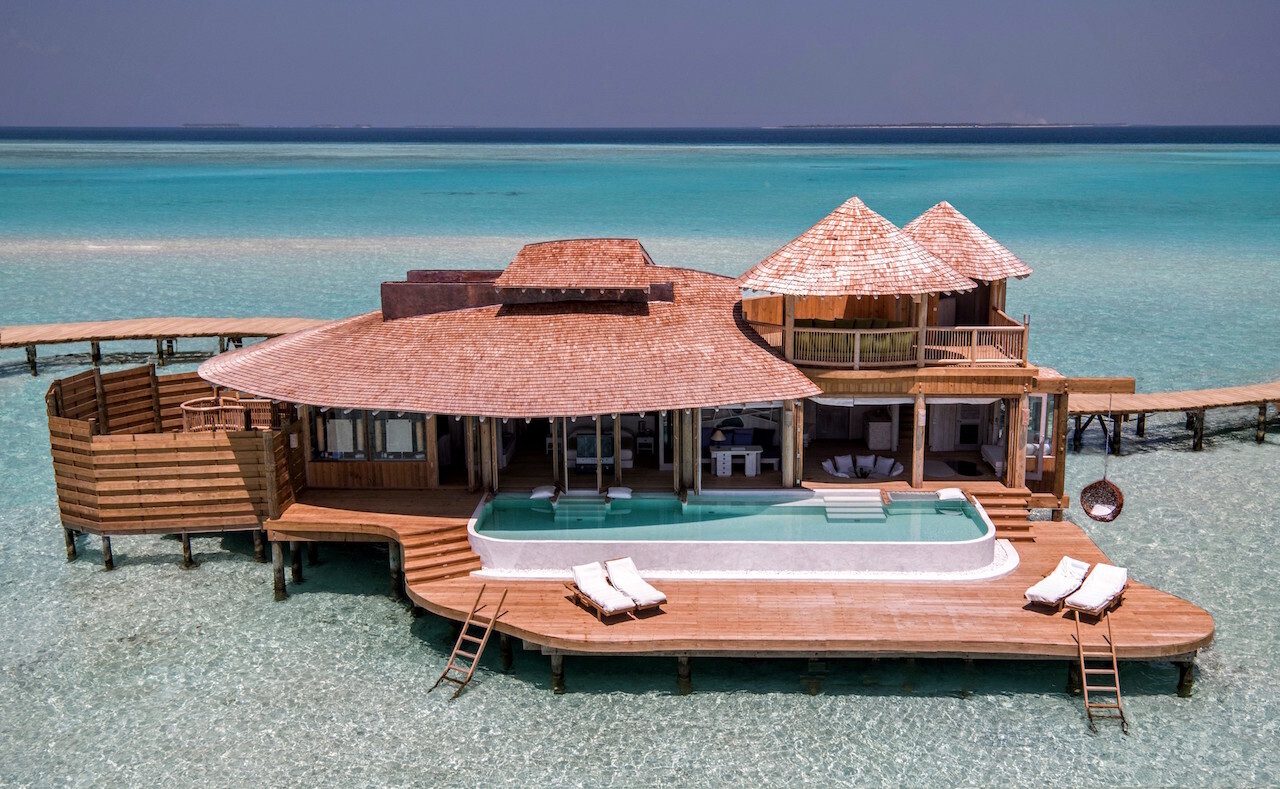

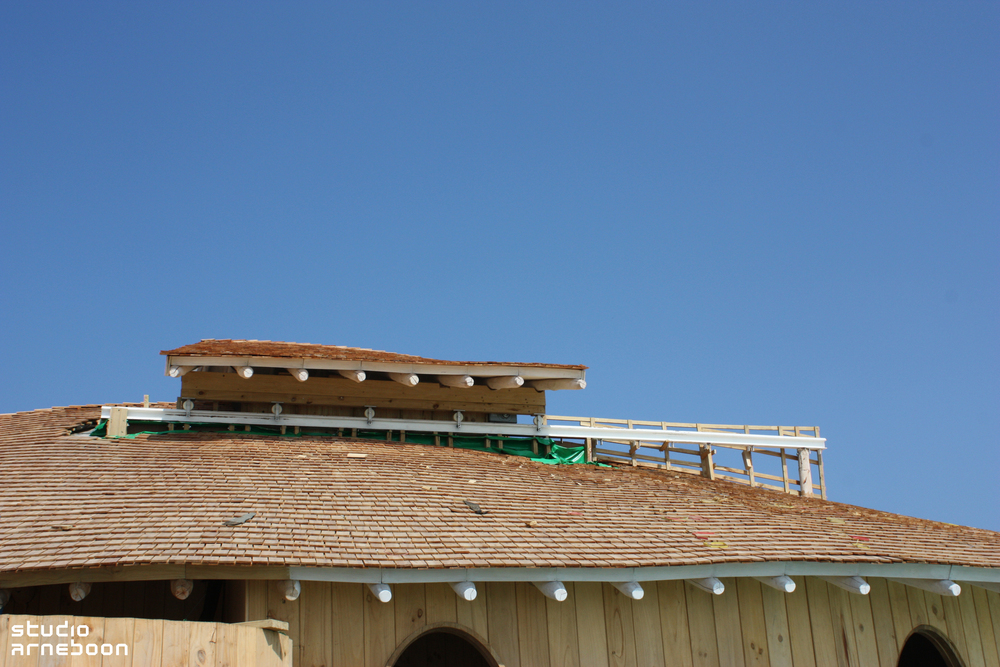

Voor de villa's van Soneva Jani op de Malediven bouwde Studio Arne Boon een dak dat open en dicht schuift, en dat moest soepel, stil en veilig over een rail bewegen. Daarom koos DM een V-groefwiel van gietnylon met RVS-kogellagers, gemonteerd in een RVS-gaffel met één langer been. Aan het eind van dat verlengde been loopt een rolletje onder de rail mee als extra borging. Omdat het dak op zee staat, zijn alle materialen gekozen op weer en zeewater. Lees de case →

Gerelateerde markten

Een schuifdak dat aan zee stil blijft lopen

Stuur ons het railprofiel en het materiaal van de rail, het gewicht en de lengte per paneel, het aantal wielen per paneel, hoe het dak wordt aangedreven en waar het staat. Wij stellen de PEG-maat en de geleide- en tegenrollen voor, met per onderdeel het advies RVS, een corrosiebestendige behandeling of standaard. Dare to ask. Vraag uw offerte aan →

Wielen voor verrijdbare daksystemen aan zee

Wat heeft DM voor het daksysteem op de Malediven geleverd?

Een PEG V-groefwiel van gedraaid massief gietpolyamide, hier met RVS-kogellagers en in een RVS-gaffel die DM voor het dak ontwikkelde. Gietpolyamide corrodeert niet en is volgens de bestendigheidstabel bestand tegen natriumchloride. De PEG-serie loopt van Ø50 tot 200 mm en draagt tot 700 kg per wiel. Voor een nieuw dak kiest DM Wheel Systems de maat op het paneelgewicht en het railprofiel van het daksysteem.

Hoe blijft een verrijdbaar dak bij wind op de rail?

De V-groef houdt het paneel zijdelings op het hoekijzer. Tegen opwaartse windkracht is dat niet genoeg: daarvoor zet de systeembouwer een tegenrol onder de rail of een andere borging. Een GRVU-geleiderol van Vulkollan 92 Shore A, Ø40 tot 100 mm, kan die tegenrol zijn. De windbelasting per dak rekent de constructeur van het daksysteem; DM Wheel Systems kiest daarop de rollen.

Hoeveel wielen heeft een schuifdakpaneel nodig?

Ga er bij vier wielen van uit dat er drie dragen. Met het zwaarste PEG-wiel van 700 kg kan een paneel op vier wielen dus tot ongeveer 2.100 kg wegen, zonder marge. Voor een zwaarder of langer paneel zet u meer wielen per rail en rekent u het zwaarst belaste wiel apart. DM Wheel Systems rekent dat op uw paneelgewicht en railprofiel door.

Welk onderhoud vraagt een verrijdbaar dak aan zee?

Houd vooral de rail schoon: zand en vuil in de V-groef verhogen de rolweerstand en slijten het loopvlak. De PEG-wielen hebben afgedichte groefkogellagers, die van staal zijn. Spoel wielen en rollen na een storm af met zoet water en controleer jaarlijks groef, tegenrol en lagerspeling. Een versleten GRVU-rol van Ø40 tot 100 mm vervangt u per stuk.
