Kabelhaspel- en kabeltransportwielen | PU, nylon en maatwerk

Haspelrollen en wiel met as op tekening

Kabelhaspel- en kabeltransportwielen van DM Wheel Systems zijn vooral rollen van Ø57 tot 85 mm voor haspelrollers en kabelgeleiding: RP (polyurethaan 90 Shore A, stalen kern, 400 tot 1.050 kg), RK in massief nylon tot 1.000 kg en NP met 58 Shore D. Het aangedreven wiel van een kabeltransporteur maakt DM met as, op tekening.

placeholderImage

De resultaten

Welke eisen stelt kabeltransport aan wielen en rollen?

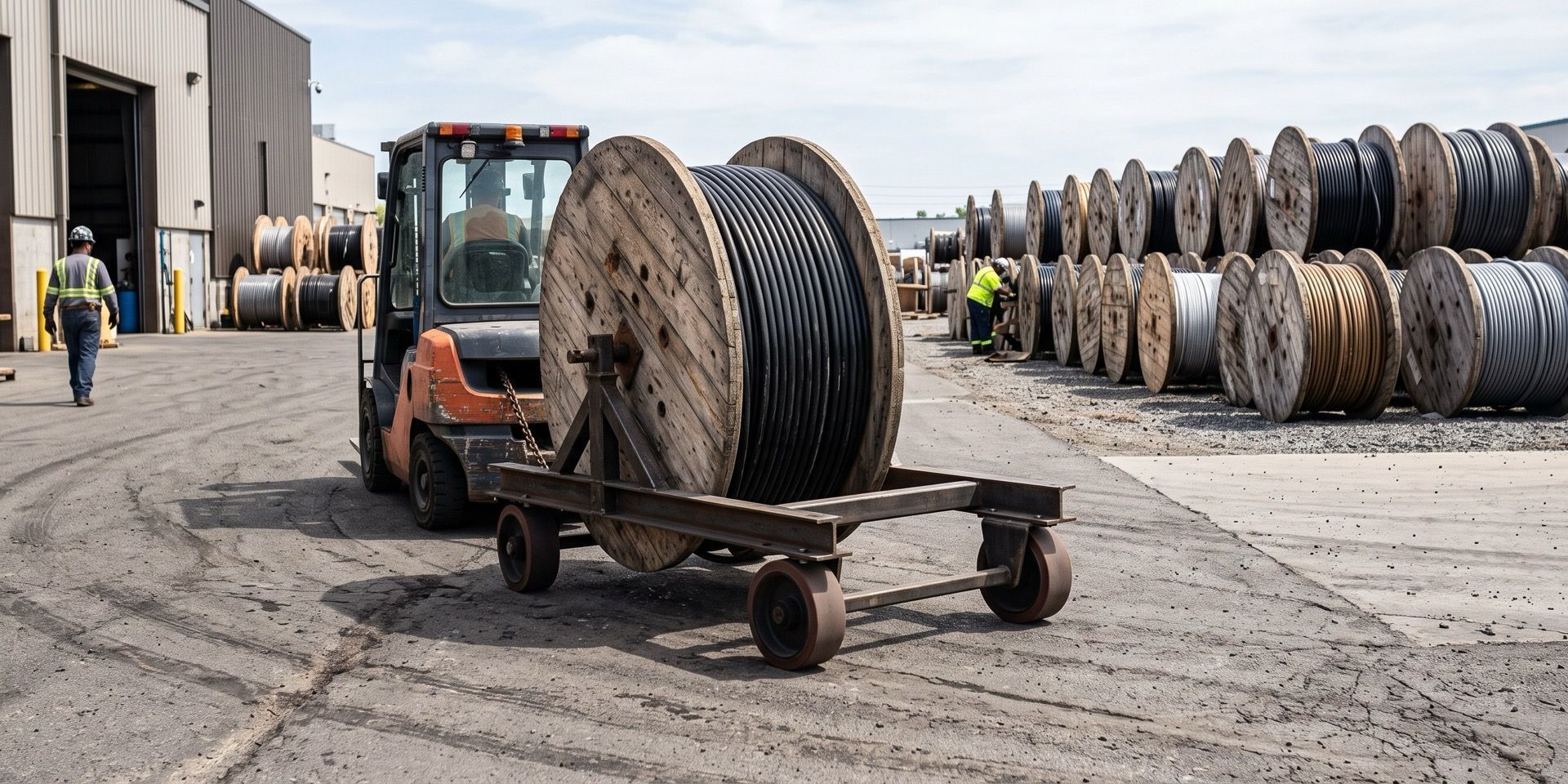

  • Haspel op twee flenzen: bij het afrollen rust een kabelhaspel met zijn flenzen op rollen. De flens raakt de rol maar over een smalle strook, dus de rol krijgt een geconcentreerde last.
  • Mantel ontzien: waar de kabel zelf over een rol loopt, mag een harde of beschadigde rol de mantel niet insnijden of schuren.
  • Grip bij de aandrijving: een kabeltransporteur neemt de kabel mee tussen aangedreven wielen. Slipt de kabel, dan stokt het verleggen; klemt het wiel te hard, dan raakt de mantel beschadigd.
  • Buiten in het veld: haspelrollers en transporteurs staan in regen, zand en kou naast een sleuf. Lager en loopvlak moeten dat verdragen.
  • Veel gelijke rollen: een kabelbaan of afrolbok heeft meerdere rollen naast elkaar die even groot moeten zijn en gelijk moeten lopen.
  • Wiel en as passend: bij een aangedreven wiel bepaalt de verbinding met de as of de kracht zonder speling overkomt.

Aanbevolen rollen en wielen voor kabeltransport

DM-serie RP — polyurethaan op stalen kern voor haspelrollers

Serie RP kogellager, Stalen kern met gegoten polyurethaan

SpecificatieWaarde
Diameter × breedteØ70 – 85 mm × 40 – 110 mm
Draagvermogen bij 4 km/h400 – 1.050 kg per rol
Loopvlak / kerngegoten polyurethaan 90 Shore A op stalen kern
Lager2-zijdig afgedichte groefkogellagers; op verzoek spuitwaterdichte afdichting
Temperatuur-20 °C tot +80 °C

Dit is de rol onder de haspelflens en op plekken waar de kabel er zelf overheen gaat. Het gegoten polyurethaan veert net genoeg om de mantel te sparen en slijt weinig, terwijl de stalen kern de puntlast van een flens opvangt. Bekijk serie RP → · Vraag offerte →

DM-serie RK en NP — nylon en hard polyurethaan voor lichtlopende geleiding

Serie RK kogellager, Massief nylon (polyamide 6)

SpecificatieWaarde
RK massief nylonØ57 – 85 × 60 – 100 mm, 360 – 1.000 kg per rol, polyamide 6, -30 °C tot +80 °C
NP gespoten polyurethaanØ82 – 85 × 70 – 100 mm, 500 – 850 kg per rol, 58 Shore D op polyamide 6, -20 °C tot +80 °C
Lager2-zijdig afgedichte groefkogellagers; op verzoek spuitwaterdicht

RK loopt het lichtst en draagt het meest van de twee, ook in de vorst; daarmee is het de rol voor draag- en geleideposities in een afrolstandaard. NP heeft een harde gespoten laag die iets stiller loopt dan kaal nylon. Beide zijn hard, dus geschikt waar de kabel een stevige mantel heeft en minder waar die kwetsbaar is. Bekijk serie RK → · Bekijk serie NP → · Vraag offerte →

DM assen inclusief wielen — aangedreven wiel met as, op tekening

Assen inclusief wielen

SpecificatieWaarde
Leveringwiel en as samen, op tekening; kern, bekleding, as en assemblage door DM
Aandrijvingvia spiebaan, kettingwiel of plaatwiel
Bekledingper toepassing; bij Kepser rubber voor grip op de kabelmantel
Asproductieeigen productie van assen bij DM, van één stuk tot grote oplages

Voor de aangedreven wielen van een kabeltransporteur bestaat geen standaardserie: diameter, profiel en bekleding volgen uit de kabeldiameter en de klemkracht. Dit is dus geen catalogusproduct met een vaste tabel, maar maatwerk. DM maakt wiel en as samen, zodat een maatverschil tussen die twee het risico van de leverancier is en niet van u. Bekijk assen inclusief wielen → · Vraag offerte →

Zo kiest u de rollen voor een haspelroller

Een haspel staat zelden volmaakt recht en een vervormde flens tilt af en toe één rol los. Verdeel het gewicht daarom over drie rollen, ook als er vier onder de haspel staan.

Een rekenvoorbeeld: een kabelhaspel van 2.400 kg op een roller met vier rollen geeft 2.400 ÷ 3 = 800 kg per rol. Een RP van 80 × 80 mm draagt precies 800 kg en laat dus niets over. RP 82 × 100 mm met 1.000 kg heeft wel reserve. Een stalen flens van een paar centimeter breed belast de rol bovendien niet over zijn volle breedte; geef de flensbreedte op, dan beoordeelt DM die smalle strook.

Let ook op de snelheid. De rol draait mee met de flensrand, terwijl de catalogus rekent met hooguit 4 km/h. Die rand beweegt sneller dan de kabel, en dat verschil groeit naarmate de haspel leger raakt. Bij lange trekken op tempo rekent DM de rol na.

Voordelen van DM Wheel-kabeltransportwielen

  • Standaardrol of compleet maatwerkwiel: rollen uit de RP-, RK- en NP-series voor haspel en geleiding, en een wiel met as op tekening voor de aandrijving.
  • Wiel én as uit eigen productie: DM maakt de assen zelf en zet het wiel erop. U heeft één aanspreekpunt en geen maatverschil tussen twee leveranciers.
  • Wisselen zonder de bok aan te passen: de maten 82 × 70 en 82 × 100 mm zijn er in RP, RK én NP.

Uit de praktijk: kabeltransporteurs voor Kepser

Kepser verlegt met kabeltransporteurs zware ondergrondse kabels, onder meer in projecten van Heijmans. De wielen van DM drijven de kabel aan en geleiden hem. Een rubberbekleding geeft de grip om de kabel gecontroleerd mee te nemen zonder hem te beschadigen. Eerder kwamen kern, bekleding en as van verschillende partijen. Nu levert DM het complete wiel met as, in varianten voor aandrijving en geleiding, en werd de levertijd op de totaalopdracht 8 weken korter. Lees de case →

Gerelateerde markten

Een kabel die gecontroleerd en onbeschadigd meeloopt

Geef ons het gewicht en de maten van de haspel (diameter en flensbreedte), de kabeldiameter, het aantal rollen per bok en welke wielen geleiden en welke aandrijven. Wij adviseren standaardrollen of maken het complete wiel met as. Dare to ask. Vraag uw offerte aan →
