Papier-, print- en verpakkingswielen | Vulkollan VE en PZE

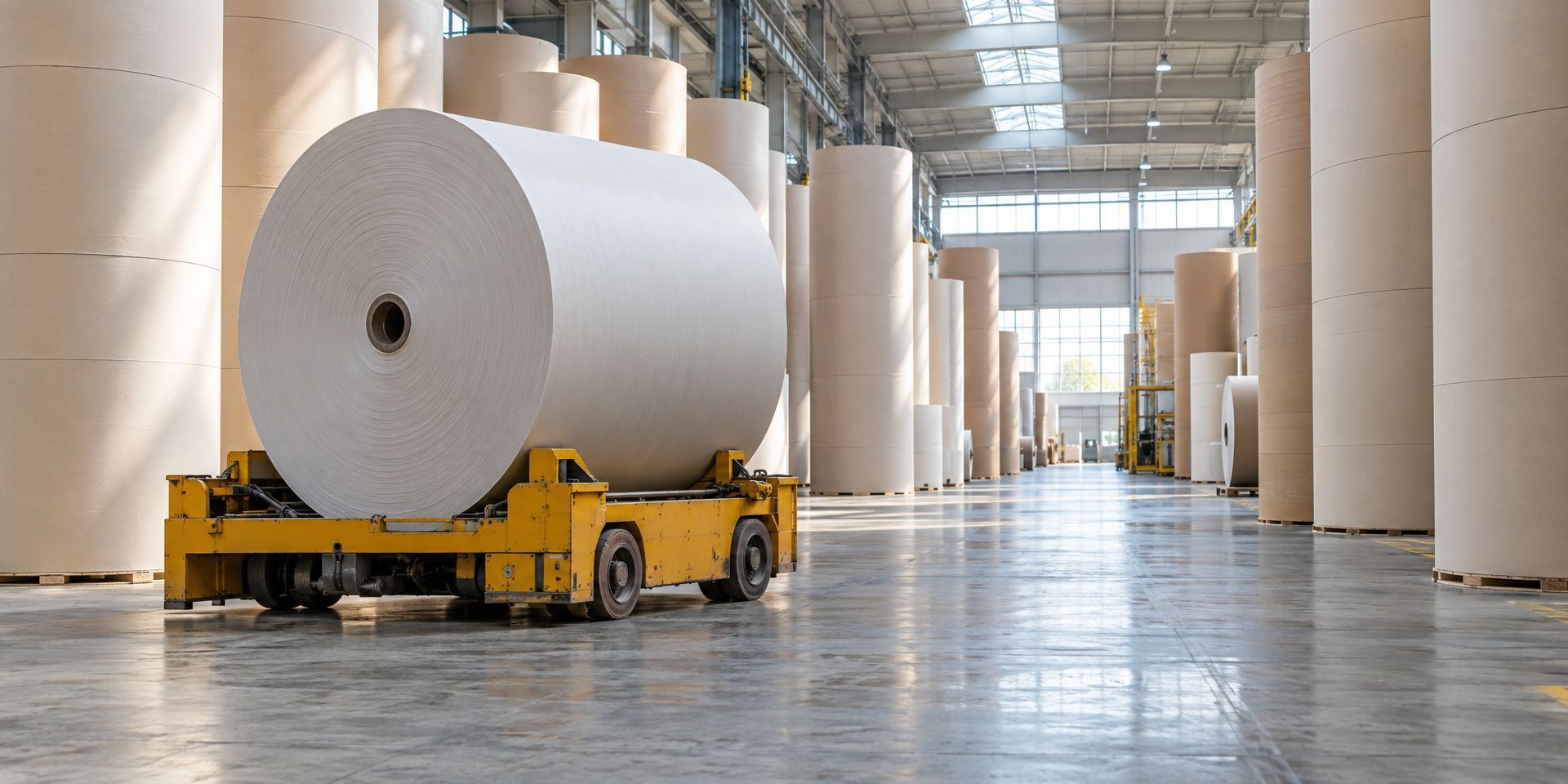

Wielen voor de papier-, print- en verpakkingsindustrie van DM Wheel Systems zijn losse Vulkollan-wielen uit de serie VE (92 Shore A, Ø250 tot 600 mm, 2.600 tot 9.200 kg) en gietnylon PZE-wielen tot 12.000 kg los of 15.000 kg als dubbel zwenkwiel. Ze dragen rollenwagens en rollenbokken; de maat volgt uit het laden van de rol.

De resultaten
Welke eisen stelt rollenhandling aan wielen?
- Het laadmoment: een klemtruck zet de rol neer, of de operator rolt hem van opzij over de rand. Even rust bijna het hele gewicht op de wielen aan de laadzijde.
- Schone vloer, schone rol: wat een loopvlak op de vloer achterlaat, komt terug op de buitenwikkeling van de volgende rol.
- Wachten bij de afrolunit: een volle rol staat uren tot dagen op dezelfde plek. Daarna moet de wagen zonder bonk weer wegrollen.
- Rangeren op de centimeter: de operator duwt de wagen het laatste stuk met de hand tot vlak voor de machine. Dat vraagt lage aanzetkracht en grip.
- Stof, vezels en folie: papierstof zakt in lagerspleten en stroken folie wikkelen zich rond as en naaf.
- Zelfrijdende rollenwagens: een wagen met motor, op rail of op de vloer, vraagt een aandrijfwiel dat vormgesloten op de as zit.
Aanbevolen wielen voor rollenhandling
DM-serie VE Vulkollan — loopwiel en aandrijfwiel voor de rollenwagen

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 250 – 600 mm |
| Loopvlakbreedte | 100 – 230 mm |
| Draagvermogen bij 4 km/h | 2.600 – 9.200 kg per wiel (kogellager) |
| Loopvlak | Vulkollan 92 Shore A, vast opgegoten, dikke band |
| Kern | gietijzer of staalgelast |
| Lager | kogellager; andere kogellagerafmetingen of conische lagers mogelijk |
| Aandrijfvariant | H7-boring met spiebaan, 2.400 – 9.200 kg; ook met voorboring, ander asgat of flensaansluiting volgens opgave |
| Temperatuur | -40 °C tot +85 °C, kortstondig tot +120 °C |
U bouwt het wiel op uw eigen as in het frame van de rollen- of kernwagen. De dikke band vangt de klap op als de rol op de wagen valt en geeft de operator grip bij aanzetten en stoppen. Vier wielen op vaste assen rijden alleen rechtuit; moet de wagen sturen, combineer ze dan met Vulkollan-zwenkwielen zoals bij zware transportwagens. Bekijk serie VE loopwielen → · Bekijk serie VE aandrijfwielen → · Vraag offerte →
DM-serie PZE gietnylon — voor de rollenbok en de lage wagen

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 65 – 400 mm |
| Draagvermogen bij 4 km/h | los wiel 800 – 12.000 kg; zwenkwiel enkel (SG) tot 6.000 kg, dubbel (SGD) tot 15.000 kg |
| Loopvlak | gedraaid uit gietnylon (polyamide 6) |
| Lager | kogellager; los wiel op verzoek met RVS-kogellager |
| Opties zwenkwiel (SG, SGD) | zware voetrem (ER), richtingvaststeller (RV), voetbescherming (VB) |
| Temperatuur | -30 °C tot +80 °C; boven circa 35 °C daalt het draagvermogen |
Gietnylon geeft onder een rol die dagen blijft staan nauwelijks mee en vraagt op een vlakke vloer de minste duwkracht, maar elke spaan, kier of drempel voelt u er direct in. Het losse wiel bouwt u in een laag bokframe; met het zwenkwiel wordt de rollenbok verrijdbaar. Bekijk serie PZE losse wielen → · Bekijk serie PZE zwenkwielen → · Vraag offerte →
Zo kiest u het wiel onder een rollenwagen
Verdeel de statische last over drie wielen: op een hal die niet helemaal vlak is, draagt een van de vier tijdelijk niets. Kijk daarna naar het laden: bij rollen is dat het zwaarste moment.
Een rekenvoorbeeld: een rollenwagen van 400 kg krijgt een rol van 3.000 kg. Samen is dat 3.400 kg, over drie wielen circa 1.130 kg per wiel. Rolt de operator de rol van opzij op de wagen, dan staat hij even helemaal boven de twee wielen aan de laadzijde. Die dragen dan samen bijna alles, tot circa 1.700 kg elk. Het VE-wiel van Ø250 × 130 mm draagt 2.700 kg en vangt die piek met ruimte op. Moet de wagen laag blijven, dan haalt een PZE-wiel van Ø150 × 80 mm 3.000 kg, mits de vloer glad en schoon is.
Welk loopvlak past, hangt af van wat de wagen de hele dag doet. Duwt, stuurt en remt de operator hem met de hand, dan geeft Vulkollan demping en grip, ook met wat papierstof op de vloer. Een bok die zelden van zijn plek komt en lang een volle rol draagt, zet u op gietnylon: dat geeft het minst mee en krijgt geen afgeplatte kant, waar de dikke VE-band daar juist iets gevoeliger voor is.
Trekt een heftruck de rollenwagen door de hal of rijdt hij op eigen motor langere stukken, dan gaat hij sneller dan de stapvoetse 4 km/h waarop de DM-tabellen berekend zijn. Geef dan snelheid en ritlengte door: Vulkollan warmt bij continu rijden op en DM rekent loopwiel en aandrijfwiel opnieuw door.
Voordelen van DM Wheel-wielen voor de papierindustrie
- Per positie het passende loopvlak: Vulkollan VE onder de wagen die rijdt, gietnylon PZE onder de bok die staat.
- Hoge last in één wiel: VE tot 9.200 kg bij Ø600 × 200 mm, het losse PZE-wiel tot 12.000 kg bij Ø400 × 110 mm.
- Aandrijven en meelopen op dezelfde band: VE bestaat met kogellager en met H7-boring en spiebaan, in grotendeels dezelfde maten. Aangedreven en meelopende posities rollen even ver af per omwenteling.
- Vulkollan uit Boxtel: DM giet de band zelf op de kern en past lager, asgat of flensaansluiting aan op uw wagen.
Gerelateerde markten
- Kabelhaspel- & kabeltransport
- Zware montage- & transportwagens
- Machinerollers & machineskates
- Zwaarlast zwenkwielen voor distributiecentra
Rollenwagens die licht rollen en rond blijven
Geef ons het gewicht van de zwaarste rol en hoe die op de wagen komt, het eigen gewicht en de bouwhoogte van de wagen, de vloer, en of de wagen geduwd, getrokken of aangedreven wordt. Wij rekenen het laadmoment door en adviseren VE of PZE, met de passende lager- en asuitvoering. Dare to ask. Vraag uw offerte aan →
Wielen voor papier-, print- en verpakkingsindustrie
- Kan een wiel een papierrol beschadigen?
Niet rechtstreeks, want het wiel raakt de rol niet. Schade loopt via de vloer: deeltjes van een afgevend loopvlak plakken aan de buitenwikkeling, en een wiel met een vlakke plek laat de wagen schokken bij het wegrijden. Vulkollan van 92 Shore A is slijtvast en gietnylon geeft onder last nauwelijks mee. Houd de rijroute vrij van snippers en folieresten.
- Vulkollan of gietnylon onder een rollenwagen?
Kies Vulkollan als de operator de wagen met de hand aanzet, stuurt en afremt: de VE-band dempt en houdt grip, ook op een minder gladde vloer. Kies gietnylon voor een rollenbok die lang een volle rol draagt en zelden rijdt, op een vlakke, schone vloer. Let ook op warmte: gietnylon verliest boven circa 35 °C draagvermogen, Vulkollan VE is opgegeven tot +85 °C.
- Welk wiel past onder een gemotoriseerde rollenwagen?
Op de aangedreven as het VE-aandrijfwiel met H7-boring en spiebaan, van Ø250 tot 600 mm en 2.400 tot 9.200 kg. De spie zet het wiel vormgesloten op de as, zodat het bij optrekken met een volle rol niet doorslipt. Moet het wiel op een bestaande as of motornaaf, dan maakt DM het ook met voorboring, afwijkend asgat of flens. De meelopende posities krijgen VE-wielen met kogellager in dezelfde diameter.
- Hoe voorkom ik dat papierstof en folie het wiel vastzetten?
Laat tussen wiel, as en frame genoeg ruimte, zodat stroken folie en papier niet kunnen ophopen, en neem de wielen op in de vaste schoonmaakronde. Een afgedicht lager tegen papierstof staat niet op de VE-productpagina; wel zijn andere kogellagerafmetingen of conische lagers mogelijk. Beschrijf de stofbelasting in uw aanvraag, dan geeft DM Wheel Systems aan welke lageruitvoering past bij wielen van Ø250 tot 600 mm.
