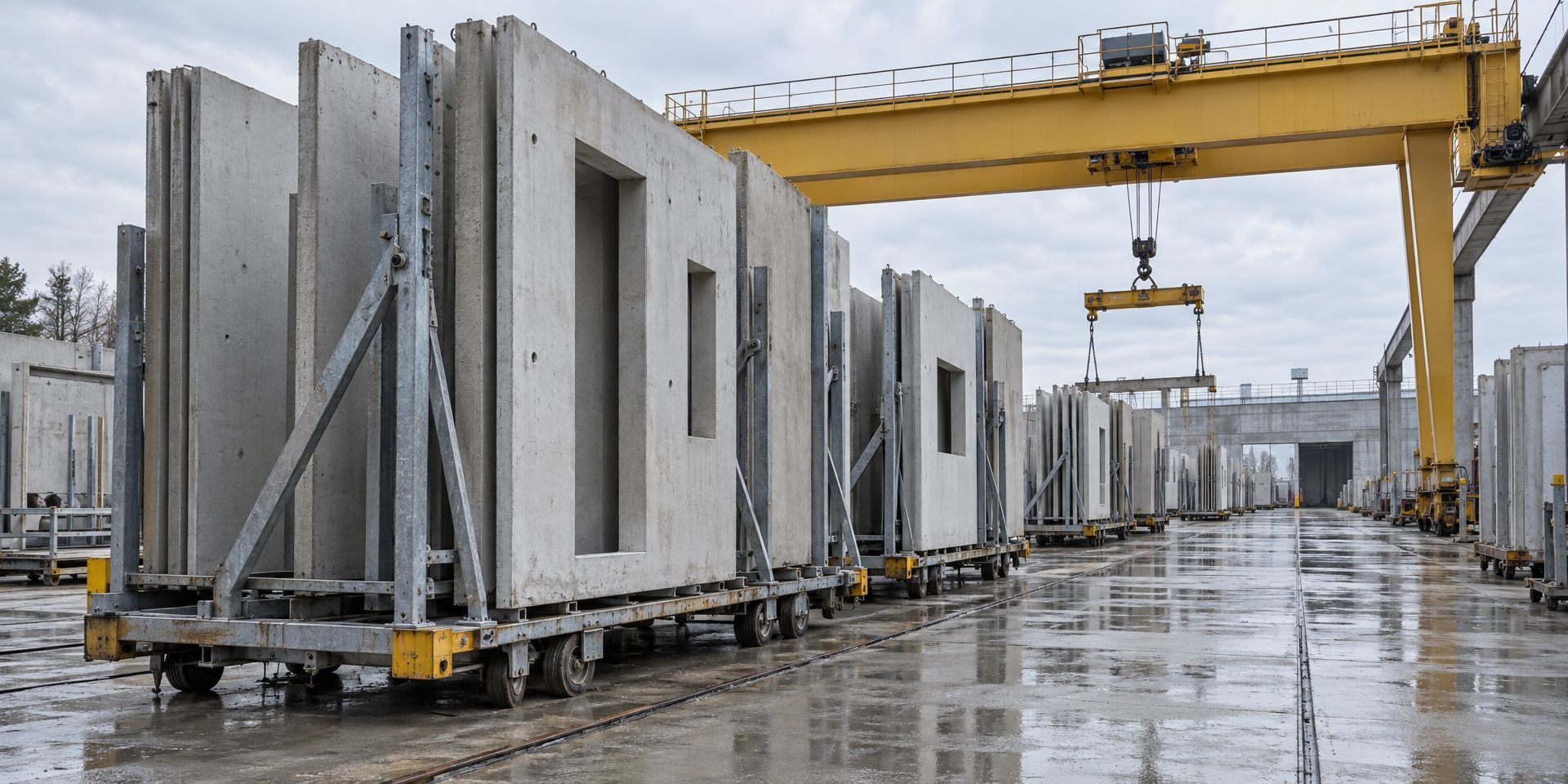

Wielen voor prefab beton en elementenbouw van DM Wheel Systems rijden mallen- en elementenwagens over rail en terrein: massief stalen spoorkranswielen (serie STD, Ø50-400 mm, tot 9.000 kg per wiel), spoorkrans bokwielen in gietpolyamide (PED, tot 3.000 kg) en staal (STD, tot 4.000 kg), en massief rubber wielen (serie SL, tot 2.145 kg) voor het buitenterrein.

De resultaten
Welke eisen stelt de prefab betonindustrie aan wielen?
- Puntlast op rail: een mal met een gestort wandelement weegt vele tonnen. Die last komt via enkele wielen op een smalle railkop.
- In het spoor blijven: de spoorkrans houdt het wiel op de rail, ook als een element scheef op de wagen staat of een wagen schokkend wordt aangetrokken.
- Betonspatten en cementstof: verse specie koekt vast op wiel en flens, en fijn stof zoekt elk open lager op.
- Neerzetten met de kraan: zakt een element van tonnen net iets te snel op de mal, dan krijgen de wielen een klap die de statische last ruim overtreft.
- Warmte bij het uitharden: in een verwarmde uithardingsruimte wordt het rond de wagen warm. Kunststof verliest dan draagvermogen, staal niet.
- Van hal naar opslag: buiten liggen geen rails meer, wel voegen, grind en drempels. Daar is een elastisch loopvlak nodig.
Aanbevolen wielen voor prefab beton
DM-serie STD massief stalen spoorkranswiel — mallen- en elementenwagens op rail

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 50 – 400 mm, loopvlakbreedte 30 – 72 mm |
| Draagvermogen bij 4 km/h | 500 – 9.000 kg per wiel |
| Wiel | gedraaid massief staal C45, hellend loopvlak 3° met spoorkrans |
| Lager | afgedichte groefkogellagers, asgat 15 – 80 mm |
| Temperatuur | -30 °C tot +120 °C |
| Op aanvraag | hittebestendige uitvoering, aandrijfwiel met spiebaan, gemonteerd in bokgaffel |
Voor de zwaarste wagens in de hal. Het harde, hellend gedraaide loopvlak rolt zeer licht, zodat ook een zware mallenwagen met een kleine lier of aandrijving te verplaatsen is. Rijdt de wagen zelf, vraag het STD-wiel dan als aandrijfwiel met spiebaan aan; dat staat op het productblad als uitvoering op aanvraag. Bekijk serie STD spoorkranswielen → · Vraag offerte →
DM-series PED gietpolyamide en STD staal — spoorkrans bokwiel met plaatbevestiging

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 75 – 250 mm (beide series) |
| Draagvermogen bij 4 km/h | PED 380 – 3.000 kg · STD 800 – 4.000 kg per bokwiel |
| Wiel | PED gedraaid massief gietpolyamide · STD massief staal, hellend loopvlak 3° |
| Bokvork | staalgelaste SGB-bokvork, grijs gelakt (RAL 9007) |
| Bouwhoogte | PED 152 – 335 mm · STD 152 – 325 mm |
| Temperatuur | PED -30 °C tot +80 °C · STD -30 °C tot +120 °C |
Voor elementenwagens, kantelmallen en bokken zonder eigen as: het bokwiel wordt op het frame geschroefd. Gietpolyamide rolt stiller en spaart de rail, staal draagt meer en kan mee de warme uithardingsruimte in. Bekijk serie PED spoorkrans bokwielen → · Bekijk serie STD spoorkrans bokwielen → · Vraag offerte →
DM-serie SL massief rubber wiel — transport over het buitenterrein

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 250 – 457 mm |
| Draagvermogen bij 4 km/h | 450 – 2.145 kg per wiel |
| Loopvlak | superelastische zwarte massieve rubberband, 65 – 70 Shore A |
| Velg | versterkt plaatstaal |
| Lager | kogellager, asgat 20 – 30 mm |
| Temperatuur | -20 °C tot +80 °C |
Voor transportwagens en elementenbokken die van de hal naar de opslag gaan. De elastische band dempt voegen en drempels en kan niet lek raken op een terrein vol betonresten. Bekijk serie SL losse wielen → · Vraag offerte →
Zo kiest u wielen voor een mallenwagen
Een mallenwagen op vier wielen staat in feite op drie: de rails in een betonvloer liggen nooit helemaal op dezelfde hoogte, dus één wiel draagt af en toe niets.
Een rekenvoorbeeld: een mallenwagen van 6.000 kg draagt een wandelement van 12.000 kg, ongeveer 5 kuub beton. Samen 18.000 kg, en omdat er maar drie wielen zeker dragen, krijgt elk 6.000 kg. Het STD-wiel van Ø300 mm draagt 7.000 kg, dus 1.000 kg boven de berekende last. Zet de kraan het element vaak hard neer, kies dan Ø400 mm (9.000 kg). Het STD-wiel van Ø250 mm (4.000 kg) is hier te licht.
Het materiaal kiest u op de warmte en de rail. PED in gietpolyamide mag tot +80 °C, maar levert boven ongeveer 35 °C al draagvermogen in; rijdt de wagen een verwarmde uithardingsruimte in, dan is staal de veilige keuze. Geef ook de breedte van de railkop op: de loopvlakbreedte van STD loopt van 30 tot 72 mm.
Het standaardprogramma stopt bij 9.000 kg per wiel, bij een rail waarop de spoorkrans niet past en bij een droogkamer boven +120 °C. Dan bekijkt de ontwikkelafdeling de wagen op tekening, bijvoorbeeld met de hittebestendige uitvoering die het productblad op aanvraag noemt.
Voordelen van DM Wheel-wielen voor de betonindustrie
- Rail en terrein uit één hand: staal en gietpolyamide met spoorkrans voor de hal, massief rubber voor het buitenterrein.
- Afgedichte groefkogellagers: bij STD en PED standaard, zodat cementstof en spatwater buiten het lager blijven.
- Van 380 tot 9.000 kg per wiel: van een licht gietpolyamide bokwiel tot het zwaarste stalen spoorkranswiel, in diameters van 50 tot 400 mm.
- Op tekening van de wagen: STD als aandrijfwiel met spiebaan, in bokgaffel of in hittebestendige uitvoering.
Gerelateerde markten
- Wielen voor zware montage- en transportwagens
- Portaalkraan- en rolbrugwielen
- Wielen voor bouwplaatsmaterieel
- Zwaarlast zwenk- en bokwielen voor distributiecentra
Wielen die de puntlast en het betonstof aankunnen?
Stuur ons het gewicht van wagen, mal en zwaarste element, het railprofiel, de route (rail, vloer, terrein) en de temperatuur in de uithardingsruimte. Een tekening van de wagen helpt. Dan adviseren wij STD, PED of SL, los wiel of bokwiel. Dare to ask. Vraag uw offerte aan →
Zo hebben wij anderen geholpen
Wielen voor prefab beton en elementenbouw
- Hoeveel draagt een spoorkranswiel onder een mallenwagen?
Reken wagen, mal en zwaarste element bij elkaar en deel door drie bij vier wielen. Een beladen wagen van 18.000 kg zet zo 6.000 kg op elk spoorwiel. Het STD-spoorkranswiel draagt 500 tot 9.000 kg, afhankelijk van de diameter: Ø250 mm 4.000 kg, Ø300 mm 7.000 kg, Ø400 mm 9.000 kg. Neem marge voor het neerzetten met de kraan.
- Staal of gietpolyamide spoorkranswiel?
Staal (STD) voor de zwaarste wagens: tot 9.000 kg per wiel en inzetbaar tot +120 °C, ook in een warme uithardingsruimte. Gietpolyamide (PED) voor lichtere wagens tot 3.000 kg per bokwiel. Het rolt stiller en spaart de rail, maar het draagvermogen daalt boven circa 35 °C, met een grens van +80 °C.
- Kan een mallenwagen met een spoorkranswiel worden aangedreven?
Ja. Het productblad noemt het STD-spoorkranswiel als aandrijfwiel met spiebaan op aanvraag; welke maten uit de reeks Ø50 tot 400 mm zo leverbaar zijn, bevestigt DM per aanvraag. Met de spiebaan draait het wiel vast met de motoras mee, ook als een volle mal moet aanzetten. De meelopende wielen blijven gewone STD-wielen met afgedichte groefkogellagers.
- Wanneer kies ik een rubberwiel in plaats van een spoorwiel?
Zodra de wagen de rail verlaat. Op beton met voegen, grind en drempels dempt een SL-wiel met massieve rubberband van 65-70 Shore A de klappen, en het kan niet lek raken. De SL-wielen lopen van Ø250 tot 457 mm en dragen tot 2.145 kg per wiel; zwaardere elementen gaan beter op rail.
