Portaalkraan- en rolbrugwielen | flensloos Vulkollan
Portaalkraan- en rolbrugwielen van DM Wheel Systems rijden zonder flens op een Vulkollan-band van 92 Shore A, bruikbaar tussen -40 en +85 °C. De aangedreven wielen aan beide railzijden zijn VE met H7-boring tot 9.200 kg; meelopend volgt VE met kogellager in dezelfde diameter, of VR en VS bij lichtere portalen. Haalbaarheid beoordeelt de ontwikkelafdeling per portaal.

De resultaten
Welke eisen stelt een portaalkraan aan zijn wielen?
- Twee aangedreven railzijden: bij een portaal worden meestal beide benen aangedreven. Slijt het wiel links sneller dan rechts, of verschilt de diameter, dan gaat het portaal scheef en drukt het tegen de zijgeleiding.
- Rail in de vloer: de rail ligt op of in de vloer, waar zand, spanen en steentjes op terechtkomen. Een scherp deeltje onder een zwaar belaste Vulkollan-band beschadigt het loopvlak; railruimers voor de wielen houden de rail vrij.

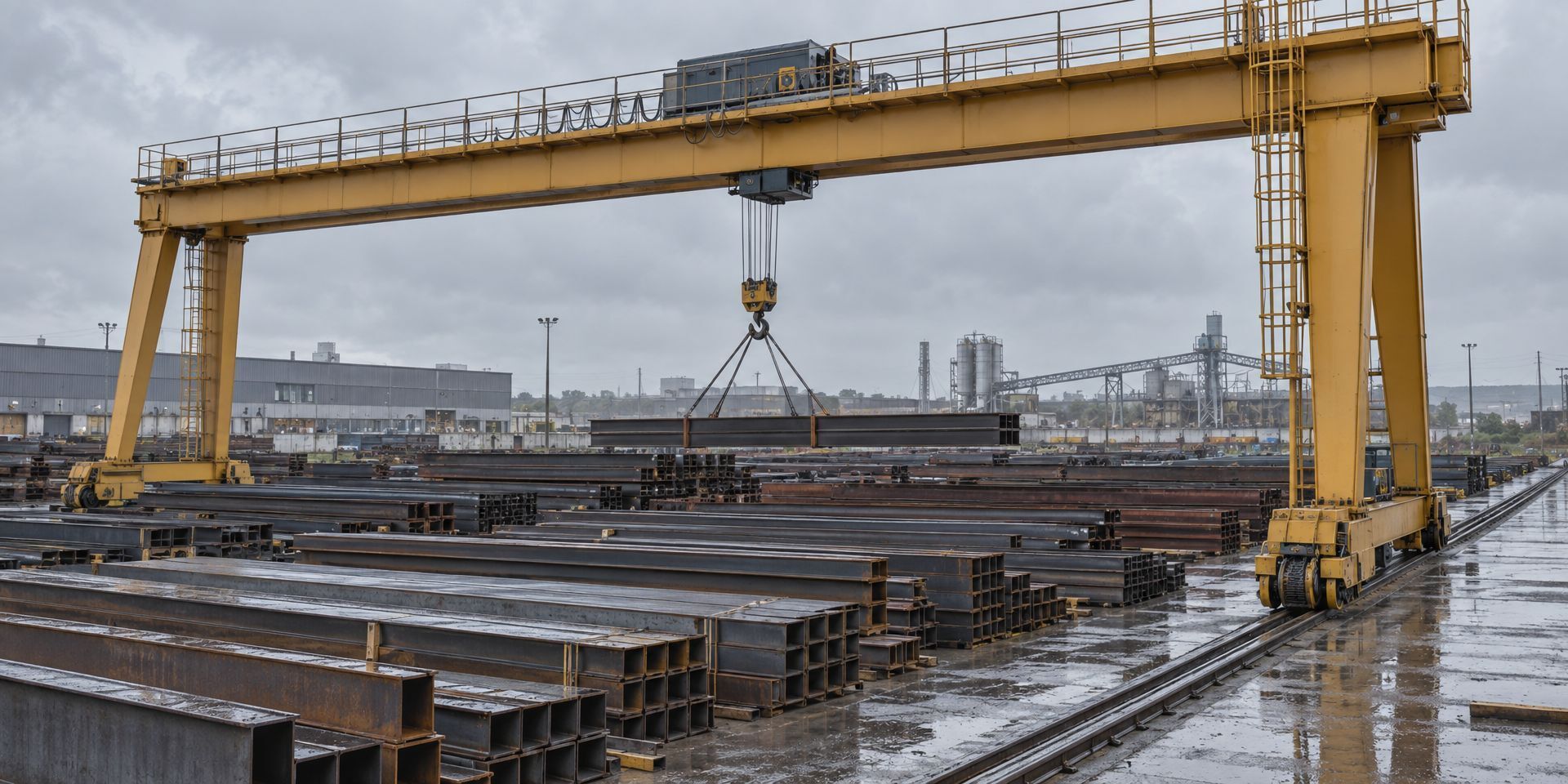

- Buitenopstelling: een portaal op een opslagterrein staat in vorst, regen en zon. Het loopvlak moet in de winter elastisch blijven en in de zomer zijn vorm houden, en op een natte of bevroren rail grijpt een aandrijfwiel minder.
- Halfportaal met ongelijke zijden: één been rijdt over een rail op de vloer, de andere kant over een baan langs de kolommen. Elke zijde heeft een eigen wiellast en wordt apart gerekend.
- Geparkeerd met last aan de haak: na de dienst blijft het portaal op dezelfde plek staan, soms met een hangende last. De band mag daarna geen vlakke plek hebben.
- Wisselen op de bestaande as: voor een nieuw wiel gaat het portaal op vijzels. Het vervangende wiel moet passen op de as en spiebaan die er al zitten.
Aanbevolen wielen voor portaalkranen en rolbruggen
DM-serie VE H7 Vulkollan — aandrijfwiel voor beide railzijden

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 250 – 600 mm |
| Loopvlakbreedte | 100 – 230 mm |
| Draagvermogen bij 4 km/h | 2.400 – 9.200 kg per wiel |
| Loopvlak | Vulkollan 92 Shore A, dikke band |
| Naaf | boring H7 met spiebaan, 35 – 80 mm; ook voorboring, ander asgat of flensaansluiting volgens opgave |
| Temperatuur | -40 °C tot +85 °C, kortstondig 120 °C |
Bestel de aandrijfwielen voor links en rechts tegelijk en in dezelfde maat. Bij gelijke rolomtrek leggen beide benen per omwenteling dezelfde weg af, en hoeft de besturing geen verschil te corrigeren. De dikke band zorgt voor tractie bij optrekken en remmen. Bekijk serie VE H7 aandrijfwielen → · Vraag offerte →
DM-serie VE Vulkollan met kogellager — loopwiel in dezelfde maat

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 250 – 600 mm, op Ø330 na dezelfde diameters als het VE-aandrijfwiel |
| Loopvlakbreedte | 100 – 230 mm |
| Draagvermogen bij 4 km/h | 2.600 – 9.200 kg per wiel |
| Kern | gietijzer of staalgelast |
| Lager | kogellager; andere kogellagermaten of conische lagers mogelijk |
Een meelopend portaalwiel krijgt dezelfde last als het aangedreven wiel ernaast. Met VE als loopwiel staat het hele portaal op één diameter en één ashoogte. Conische lagers vangen naast de verticale last ook axiale krachten op; of uw portaal die nodig heeft, volgt uit de beoordeling. Bekijk serie VE loopwielen → · Vraag offerte →
DM-series VR en VS Vulkollan met kogellager — lichtere portalen en de kat

| Specificatie | Waarde |
|---|---|
| VR (dunne band) | Ø100 – 400 mm, 350 – 4.550 kg per wiel |
| VS (dikke band) | Ø50 – 500 mm, 90 – 3.000 kg per wiel |
| Loopvlak | Vulkollan 92 Shore A op gietijzeren kern, grijs hamerslag |
| Lager | kogellager, andere kogellagermaten mogelijk |
Voor werkplaatsportalen met lagere wiellasten en voor de wielen van de kat. VR geeft de minste indruk als het portaal stilstaat, VS veert meer en grijpt beter. Voor een aangedreven positie bestaan beide ook met H7-boring en spiebaan: VR H7 tot Ø250 mm en 1.800 kg, VS H7 tot Ø500 mm en 3.000 kg. Bekijk serie VR → · Bekijk serie VS → · Vraag offerte →
Zo kiest u wielen voor een portaalkraan
Een rekenvoorbeeld: een werkplaatsportaal van 4.000 kg met een kat van 400 kg en 5.000 kg hijslast staat op vier wielen, twee per railzijde. Rijdt de kat met last tot boven één rail, dan krijgt die zijde het halve portaal (2.000 kg) plus kat en last (5.400 kg): 7.400 kg, of 3.700 kg per wiel. Een VE-wiel van Ø400 × 125 mm (3.850 kg als aandrijfwiel) laat dan te weinig ruimte voor stoten en remmen. Ø425 × 150 mm draagt 4.900 kg per wiel, als aandrijfwiel met H7-boring en als loopwiel met kogellager.
Bij een halfportaal rekent u de vloerzijde en de kolomzijde elk met de kat en de last aan die kant. Geef de aangedreven wielen aan beide zijden toch dezelfde diameter, ook als één kant lichter is, anders legt die kant per omwenteling een andere afstand af.
De tabelwaarden gelden tot 4 km/h. Een buitenportaal dat lange stukken over een opslagterrein aflegt, kan daarboven uitkomen; het Vulkollan warmt dan op en DM rekent met een lager draagvermogen. Meld ook of het portaal buiten staat, want vorst, water en vuil wegen mee in de keuze van kern en lager.
Voordelen van DM Wheel-wielen voor portaalkranen
- Eén diameter voor het hele portaal: VE met H7-boring en VE met kogellager lopen allebei van Ø250 tot 600 mm, dus aangedreven en meelopende wielen kunnen gelijk zijn.
- Winter en zomer buiten: de Vulkollan-band werkt binnen zijn bereik van -40 tot +85 °C en verdraagt pieken tot 120 °C.
- Herbekleden in Boxtel: is de band versleten en is de kern nog goed, dan giet DM nieuw Vulkollan op de bestaande kern, ook bij het aandrijfwiel met H7-boring en spiebaan. Het wiel past daarna weer op dezelfde as.
- Lichte portalen in dezelfde familie: VR tot 4.550 kg en VS tot 3.000 kg per wiel, voor een aangedreven positie ook met H7-boring.
Gerelateerde markten
- Kraanbaanwielen
- Prefab beton & elementenbouw
- Industriële schuif- & hangardeuren
- Machinerollers & machineskates
Een portaalkraan die recht blijft lopen?
Stuur ons het eigen gewicht van het portaal, de kat en de hijslast, de spanwijdte, het railprofiel, de rijsnelheid en of de kraan binnen of buiten staat. Met een tekening of het oude wiel gaat de beoordeling sneller. Dan bekijkt de ontwikkelafdeling welke Vulkollan-maat bij uw portaal past. Dare to ask. Vraag uw offerte aan →
Portaalkraan- en rolbrugwielen
- Maakt DM wielen voor portaalkranen en rolbruggen?
Voor portaal- en bovenloopkranen is een kraanwiel bij DM maatwerk per aanvraag. Uitgangspunt zijn de flensloze Vulkollan loop- en aandrijfwielen uit de V-familie, tot 9.200 kg per wiel. De ontwikkelafdeling in Boxtel toetst wiellast, rail, aandrijving en buitenopstelling. De zijgeleiderollen voor de flensloze wielen levert DM mee, standaard de GRVU-rol van Vulkollan tot 225 kg per rol en zwaarder op aanvraag. Welke eisen voor uw kraan gelden, bepalen de kraanbouwer of de keuringsinstantie.
- Waarom loopt mijn portaalkraan scheef?
Meestal grijpen de aandrijfwielen links en rechts niet gelijk, door ongelijke slijtage of een verschil in diameter. Een wiel dat 2 mm kleiner is, legt per omwenteling ruim 6 mm minder af, en dat telt over een lange baan op. Vervang de aandrijfwielen daarom per paar. DM levert het VE-aandrijfwiel met H7-boring en spiebaan van 250 tot 600 mm, voor beide zijden in dezelfde maat.
- Kan een Vulkollan-kraanwiel buiten in de vorst werken?
Ja. Vulkollan van 92 Shore A is geschikt van -40 °C tot +85 °C en verdraagt kortstondig 120 °C. Reken buiten wel met minder grip: op een natte of bevroren rail slipt een aandrijfwiel eerder, dus de aangedreven wielen moeten genoeg wiellast houden. Meld bij de aanvraag dat het portaal buiten staat, dan weegt de ontwikkelafdeling water en vuil mee bij kern en lagers.
- Welk loopwiel past bij een portaal boven 4.550 kg per wiel?
Dan wordt het VE met kogellager. VR, de dunne band, stopt bij 4.550 kg; VE draagt 2.600 tot 9.200 kg per wiel. Omdat VE ook als aandrijfwiel met H7-boring bestaat, op Ø330 mm na in dezelfde diameters, kunnen loop- en aandrijfwiel van één portaal gelijk zijn. Conische lagers zijn mogelijk als er axiale krachten spelen.
