Draaideur- en tourniquetwielen | Vulkollan, assen op maat
Wielen voor draaideuren en tourniquets van DM Wheel Systems combineren een aandrijfwiel met H7-boring en spiebaan (serie VU H7) en meelopende loopwielen met groefkogellagers (serie VU), allebei in Vulkollan van 92 Shore A, Ø100 tot 300 mm, 360 tot 2.400 kg per wiel. Wiel en aandrijfas levert DM als één onderdeel, zoals aan Boon Edam.

De resultaten
Welke eisen stelt een draaideur aan zijn wielen?
- Draaien zonder pauze: een draaideur bij een ziekenhuis, luchthaven of warenhuis draait de hele dag. Voor het wiel is dat continu bedrijf, en dat warmt het loopvlak op.
- Grip zonder slip: het aandrijfwiel brengt de motorkracht over op het draaiende deel. Slipt het bij het optrekken of bij een duw van een bezoeker, dan schokt de deur en slijt het loopvlak plaatselijk.
- Vormgesloten op de as: een aandrijfwiel dat op de as gaat schuiven of slingeren, geeft speling in de hele aandrijving. Een H7-boring met spiebaan voorkomt dat.
- Maatvoering die op locatie past: wijkt een wiel of as af, dan moet een monteur in een drukke entree ter plekke aanpassen.
- Geruisloos in de hal: in een lobby hoort iedereen een tikkend lager of een hard loopvlak.
- Identiek in serie: elk wiel en elke as moet gelijk zijn aan de vorige levering.
Aanbevolen wielen voor draaideuren en tourniquets
DM-serie VU H7 Vulkollan aandrijfwiel — de aangedreven positie

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 100 – 300 mm, breedte 35 – 100 mm |
| Draagvermogen bij 4 km/h | 360 – 2.400 kg per wiel |
| Loopvlak | Vulkollan® 92 Shore A |
| Asgat | boring H7 met spiebaan; ook voorboring, ander asgat of flensaansluiting volgens opgave |
| Temperatuur | -40 °C tot +85 °C, kortstondig tot +120 °C |
| Levering | voorraadassortiment |
Dit wiel brengt het motorkoppel over op het draaiende deel. Door de spiebaan zit het vormgesloten op de motoras, zonder speling bij elke start en stop. Het Vulkollan is bij DM op de kern gegoten; daardoor laat de band bij optrekken en afremmen niet los. Kies de dikke band voor meer grip, de dunne als de deur 's nachts urenlang op dezelfde plek staat: die houdt het minst een blijvende indruk over. Bekijk serie VU H7 aandrijfwielen → · Vraag offerte →
DM-serie VU Vulkollan loopwiel — meelopend en dragend

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 100 – 300 mm, breedte 35 – 100 mm |
| Draagvermogen bij 4 km/h | 360 – 2.400 kg per wiel |
| Loopvlak | vast opgegoten Vulkollan® 92 Shore A |
| Kern | dichte gietijzeren kern |
| Lager | groefkogellagers |
| Temperatuur | -40 °C tot +85 °C, kortstondig tot +120 °C |
Voor de posities die dragen maar niet aandrijven. Hetzelfde loopvlak en dezelfde diameters als het aandrijfwiel, dus het draaiende deel ligt overal even hoog. De groefkogellagers houden de rolweerstand laag, zodat de motor zijn kracht aan de deur besteedt. Bekijk serie VU Vulkollan wielen → · Vraag offerte →
DM-aandrijfassen op tekening — as, spiebaan en laswerk

| Specificatie | Waarde |
|---|---|
| Uitvoering | een of meer spiebanen volgens opgave; tandwiel met robotlas aan de as |
| Afwerking | verzinken, harden, bekleding in polyurethaan, rubber of kunststof |
| Oplage | van één stuk tot grote series |
| Aanlevering | op uw tekening, met scherpe toleranties |
DM draait en last de assen in eigen productie: één onderdeel dat gereed voor montage binnenkomt. Meer over assen op maat. Bekijk aandrijfassen → · Bekijk assen op maat → · Vraag offerte →
Zo kiest u wielen voor een draaideur
Begin bij de last per wiel. Op drie wielen draagt elk wiel zijn deel. Rust het draaiende deel op vier of meer wielen, reken dan met drie: een ringvormige loopbaan ligt nooit overal even hoog.
Een rekenvoorbeeld: een draaiend deel van 1.200 kg op vier wielen geeft 400 kg per wiel. Het VU-aandrijfwiel van Ø125 × 40 mm draagt 440 kg: te krap voor een deur die de hele dag draait. Ø150 × 50 mm met 700 kg geeft de marge die continu bedrijf vraagt, en die maat bestaat als aandrijfwiel én als loopwiel.
De snelheid valt mee. Een deur van 3,6 meter doorsnede die vier keer per minuut rondgaat, legt aan de buitenrand ruim 45 meter per minuut af, ongeveer 2,7 km/h. Dat blijft binnen de tabelwaarden, en dichter bij het hart gaat het nog langzamer. Zwaarder weegt hoe lang de deur per dag draait: uren achter elkaar rollen maakt het Vulkollan warm, en een warm loopvlak draagt minder. Met het aantal draaiuren per dag toetst DM of de gekozen maat dat volhoudt.
Plaats het aandrijfwiel waar genoeg gewicht op rust: een licht belast aandrijfwiel slipt bij het optrekken.
Voordelen van DM Wheel-wielen voor draaideuren
- Wiel, as en laswerk als één onderdeel: zoals bij Boon Edam, wat de deurfabrikant handling en ingangscontrole bespaart.
- Aandrijf- en loopwiel uit één serie: hetzelfde Vulkollan van 92 Shore A en dezelfde diameters van 100 tot 300 mm op elke positie.
- Nieuwe band op de oude kern: een versleten loopvlak vervangt DM door vers gegoten Vulkollan, en het aandrijfwiel houdt daarbij zijn H7-boring en spiebaan.
- Uit voorraad: beide VU-series behoren tot het voorraadassortiment, zodat een reservewiel voor het groot onderhoud snel leverbaar is.
Uit de praktijk: aandrijfwielen en assen voor de draaideuren van Boon Edam
Entree-specialist Boon Edam is wereldmarktleider in draaideuren, die bij ziekenhuizen, warenhuizen, vliegvelden en kantoren altijd moeten draaien. DM Wheel Systems levert de wielen en assen die deze deuren aandrijven, op scherpe toleranties: er mag niets stuk gaan voor het groot onderhoud en er mogen op locatie geen problemen ontstaan door afwijkende maatvoering. Stap voor stap bouwden beide bedrijven zo een eigen programma van aandrijfwielen en assen met laswerk op. DM neemt daarmee een stuk van de supply chain over, zodat Boon Edam meer tijd houdt voor de eigen kern. Lees de case →
Gerelateerde markten
Een draaideur die de hele dag blijft draaien?
Stuur ons de tekening van het draaiende deel en de aandrijving, het gewicht, het aantal wielen, de asmaat en het aantal draaiuren per dag. Dan leveren wij aandrijfwiel, loopwiel en as als één pakket, in serie. Dare to ask. Vraag uw offerte aan →
Zo hebben wij anderen geholpen

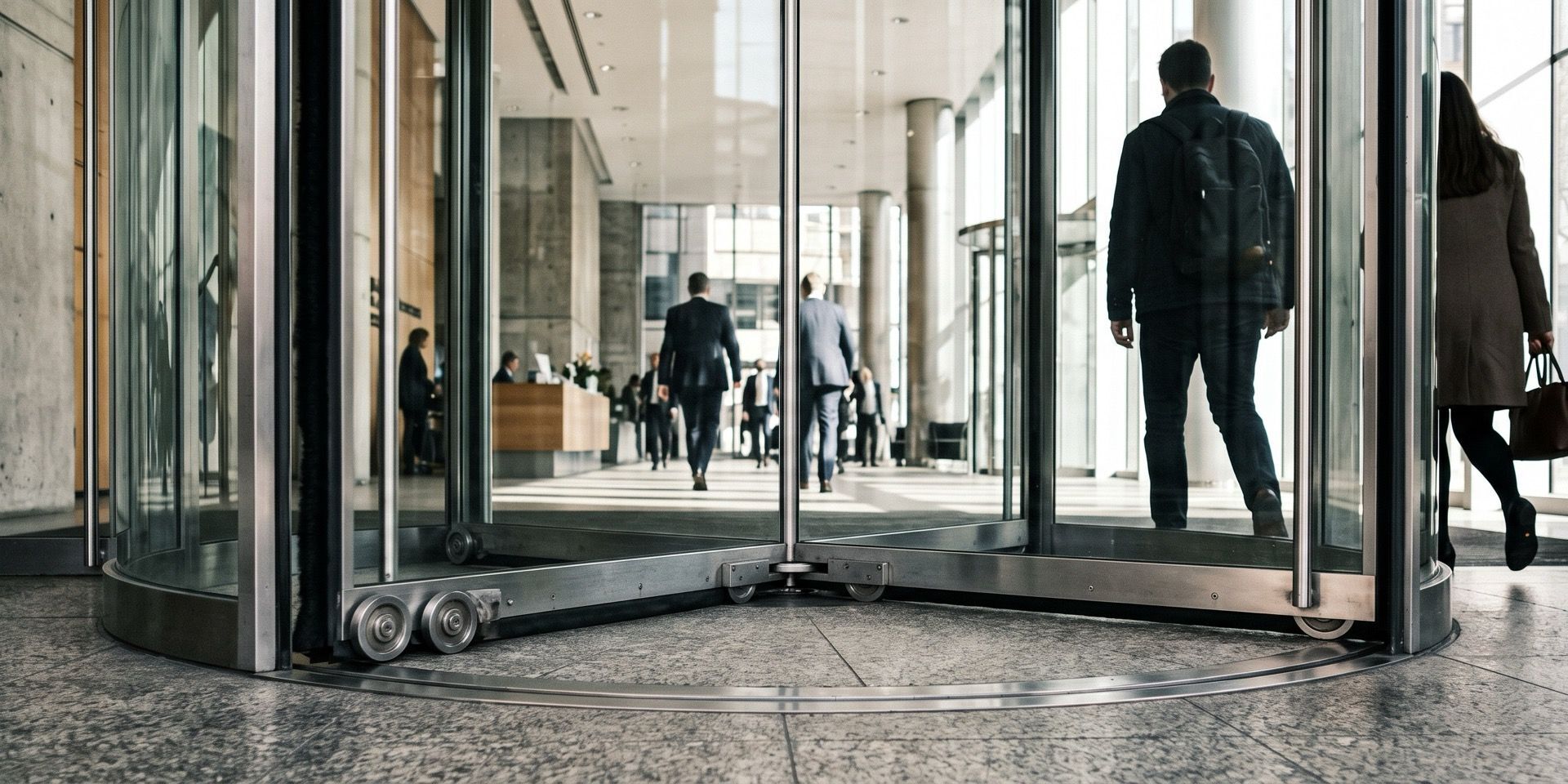

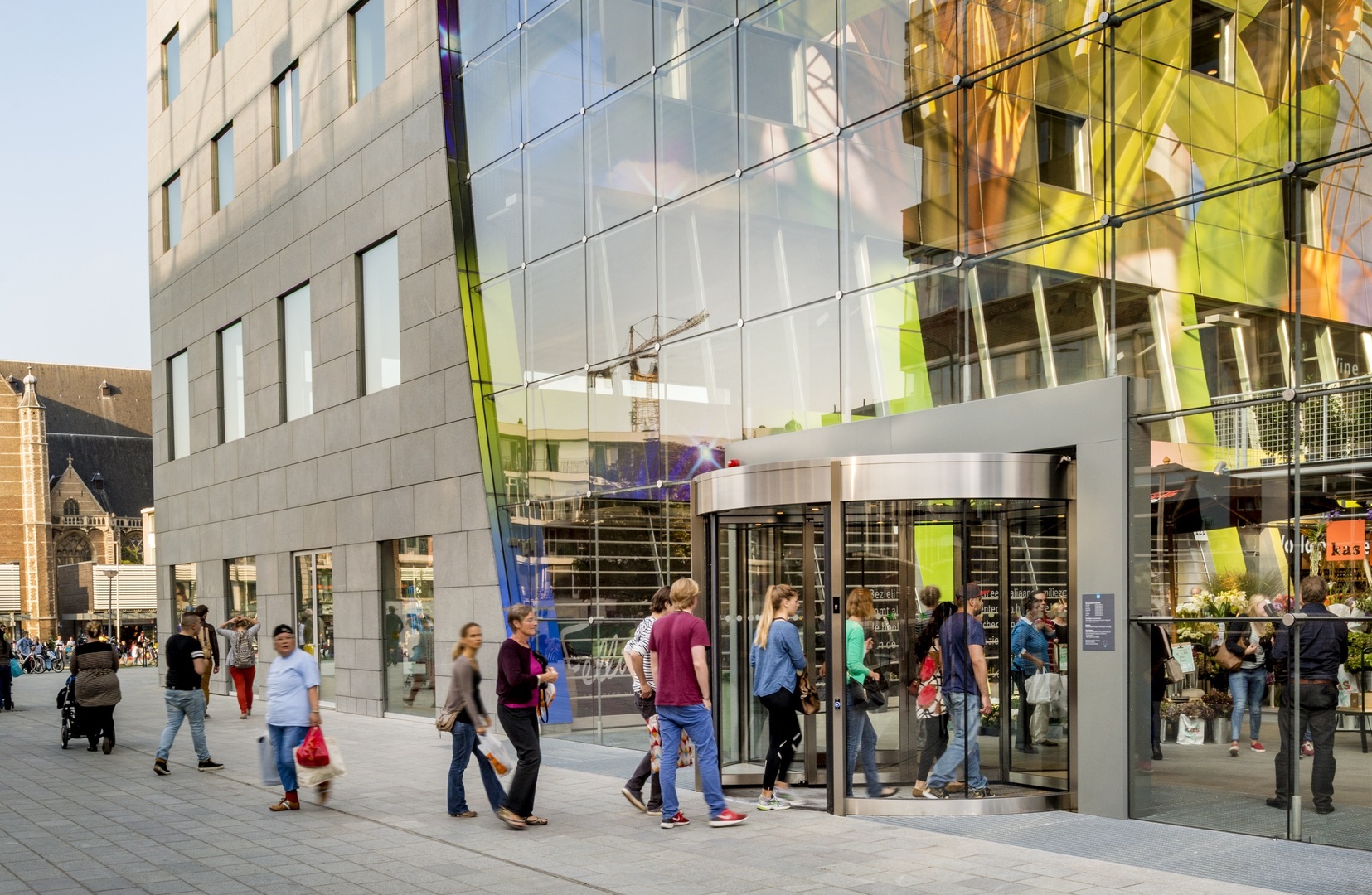

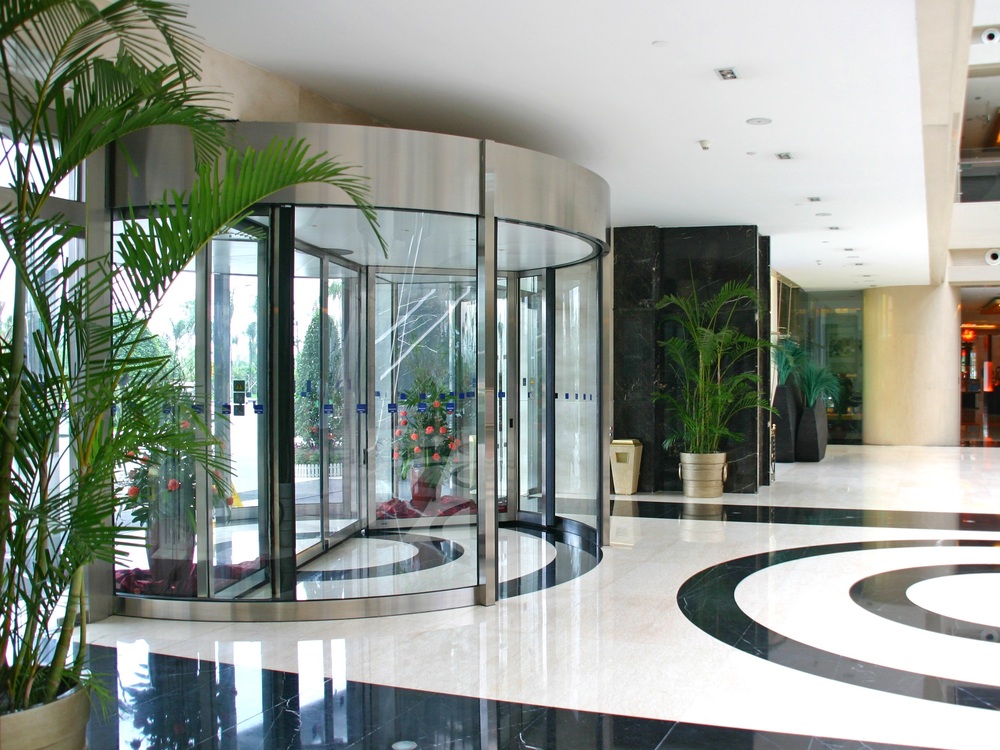

Looprollen voor carrouseldeuren en tourniquets
