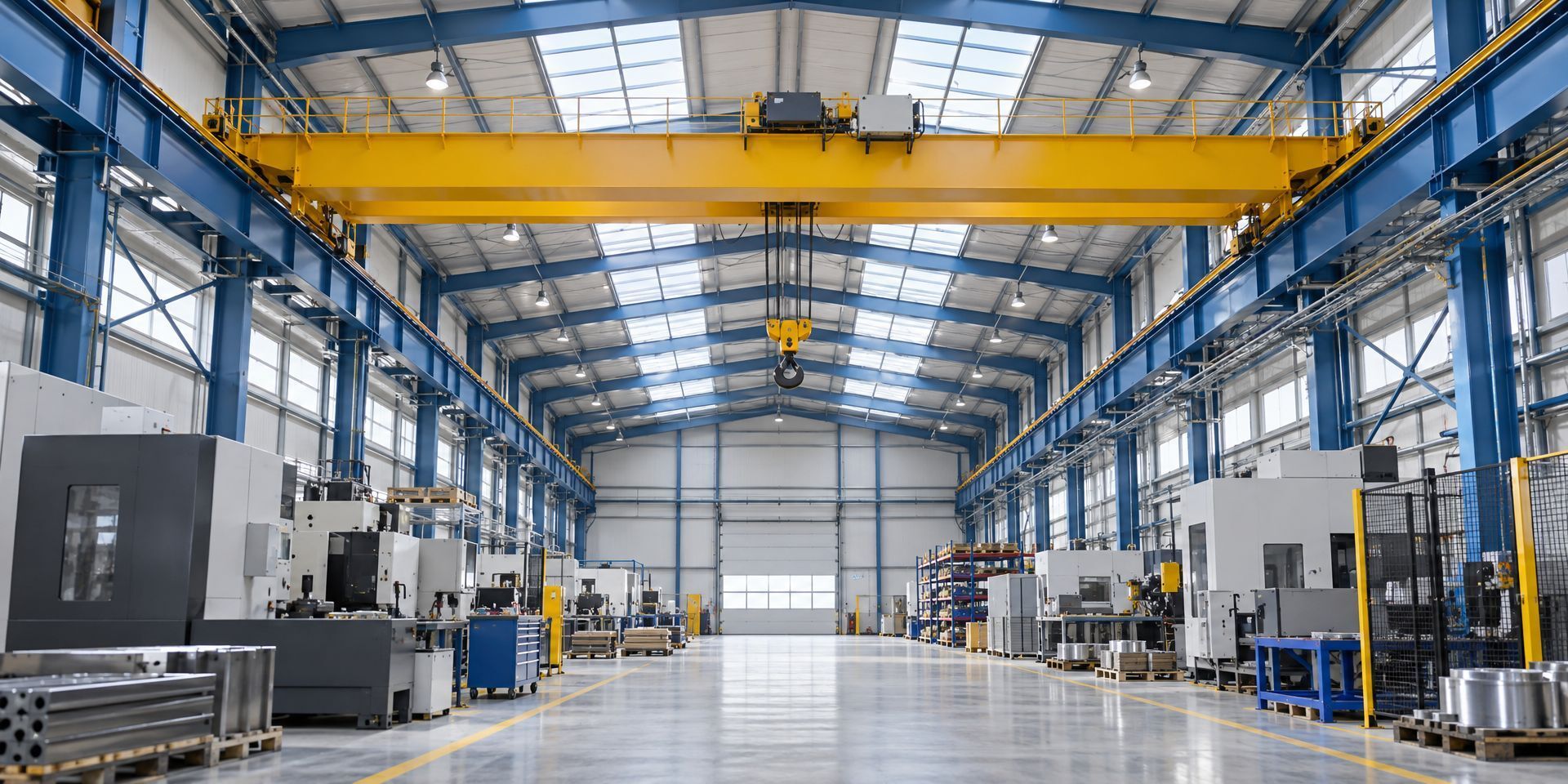

Kraanbaanwielen | flensloos Vulkollan voor bovenloopkranen
Kraanbaanwielen van DM Wheel Systems zijn flensloze wielen met een loopvlak van Vulkollan 92 Shore A: in de kopdrager een VE-aandrijfwiel met H7-boring en spiebaan (2.400 tot 9.200 kg) naast een meelopend VR- of VE-wiel met kogellager, op de kat VS-wielen tot 3.000 kg. DM levert ook de zijgeleiderollen; de ontwikkelafdeling in Boxtel beoordeelt elke kraan apart.

De resultaten
Welke eisen stelt een kraanbaan aan zijn wielen?
- Wiellast bij de eindaanslag: rijdt de kat met hijslast tot tegen de eindaanslag, dan draagt de kopdrager aan die kant de halve brug plus vrijwel de hele kat met last. Die stand bepaalt de wielmaat.
- Zijgeleiding zonder flens: een Vulkollan-wiel zonder flens houdt de brug niet in het spoor. Scheeflopen en zijkrachten vangt een aparte geleiding op, meestal horizontale rollen langs de railkop. Die hoort in het ontwerp van de kopdrager, en DM levert de rollen erbij.
- Contactbreedte op de baan: een Vulkollan-band draagt zijn opgegeven last over de volle breedte op een vlakke loopbaan. Ligt een band van 125 mm op een smallere railkop, dan werkt alleen de strook die contact maakt.
- Grip bij optrekken en remmen: het aangedreven wiel moet de brug meenemen zonder te slippen. Staat de kat aan de overkant, dan heeft het aandrijfwiel aan de lichte kopdrager weinig wiellast en dus weinig grip.
- Parkeren onder last: na de dienst blijft de brug op één plek staan, soms met een last aan de haak. Een band met een vlakke plek tikt daarna bij elke omwenteling.
- Geluid in de hal: staal op staal dreunt door de hele hal. Vulkollan dempt het rijgeluid en de tik over railstoten.
Aanbevolen wielen voor kraanbanen
DM-serie VE H7 Vulkollan — aandrijfwiel in de kopdrager

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 250 – 600 mm |
| Loopvlakbreedte | 100 – 230 mm |
| Draagvermogen bij 4 km/h | 2.400 – 9.200 kg per wiel |
| Loopvlak | Vulkollan 92 Shore A, dikke band |
| Naaf | boring H7 met spiebaan, 35 – 80 mm; ook voorboring, ander asgat of flensaansluiting volgens opgave |
| Temperatuur | -40 °C tot +85 °C, kortstondig 120 °C |
Dit wiel zit op de uitgaande as van de reductor. Via de spiebaan gaat het koppel zonder kruip naar het wiel, ook als de brug hard optrekt of afremt. De dikke band geeft tractie en vangt de klap op als de brug tegen de buffer rijdt. Bekijk serie VE H7 aandrijfwielen → · Vraag offerte →
DM-series VR en VE Vulkollan met kogellager — het meelopende wiel

| Specificatie | Waarde |
|---|---|
| VR (dunne band) | Ø100 – 400 mm, 40 – 150 mm breed, 350 – 4.550 kg |
| VE (dikke band) | Ø250 – 600 mm, 100 – 230 mm breed, 2.600 – 9.200 kg |
| Loopvlak | Vulkollan 92 Shore A, vast opgegoten; VR op gietijzeren kern, VE op gietijzeren of staalgelaste kern |
| Lager | kogellager; andere kogellagermaten mogelijk, bij VE ook conische lagers |
Geef het meelopende wiel dezelfde diameter als het aandrijfwiel: dan ligt de as op gelijke hoogte en neemt elk wiel van de kopdrager zijn deel. VR heeft de dunste laag Vulkollan en dus de kleinste kans op een blijvende indruk na een nacht parkeren onder last. Boven 4.550 kg, het maximum van VR, wordt VE met kogellager het loopwiel; dat bestaat op Ø330 mm na in dezelfde diameters als het VE-aandrijfwiel. Bekijk serie VR → · Bekijk serie VE → · Vraag offerte →
DM-serie VS Vulkollan met kogellager — loopwielen voor de kraankat

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 50 – 500 mm |
| Loopvlakbreedte | 20 – 80 mm |
| Draagvermogen bij 4 km/h | 90 – 3.000 kg per wiel |
| Loopvlak | Vulkollan 92 Shore A, dikke band, op gietijzeren kern |
| Lager | kogellager, andere kogellagermaten mogelijk |
De kat rijdt over de brugligger met kleinere wielen en lagere wiellasten dan de kopdrager. De dikke band neemt daar de tikken over lasnaden en stoten in de ligger op. Is de kat aangedreven, dan hoort op die positie de VS H7 met H7-boring en spiebaan, eveneens tot 3.000 kg per wiel. Bekijk serie VS → · Vraag offerte →
Zo kiest u wielen voor een kraanbaan
Een rekenvoorbeeld: een bovenloopkraan met een brug van 3.000 kg, een kat van 500 kg en 4.000 kg hijslast, op vier wielen. Met de kat tegen de eindaanslag draagt de kopdrager aan die kant de halve brug (1.500 kg) plus kat en last (4.500 kg), samen 6.000 kg op twee wielen: 3.000 kg per wiel. Op een vlakke loopbaan onder de volle bandbreedte draagt het VE-aandrijfwiel van Ø400 × 125 mm 3.850 kg en het VR-loopwiel van Ø400 × 120 mm 3.750 kg. Twee keer Ø400, met ruimte voor de schok van heffen en afremmen.
Kijk daarna naar de lichte kant. Met de kat aan de overkant draagt die kopdrager alleen de halve brug, in dit voorbeeld 750 kg per wiel. Een aandrijfwiel met zo weinig wiellast kan bij hard optrekken doorslippen, zeker als er olie op de baan ligt. Daarom krijgt een gemotoriseerde bovenloopkraan aan beide kopdragers een aangedreven wiel, en stelt u de aanloop van de aandrijving af op de lichtste stand.
Rijdt de brug op een railkop die smaller is dan de band, geef dan het railprofiel op. DM rekent in dat geval met de werkelijke contactbreedte, en dat kan een grotere diameter of een ander wiel opleveren.
Voordelen van DM Wheel-kraanbaanwielen
- Aandrijf- en loopwiel uit één familie: VE bestaat met H7-boring en met kogellager, allebei van Ø250 tot 600 mm, zodat de kopdrager waterpas blijft.
- Naaf naar uw reductor: H7-boring met spiebaan van 35 tot 80 mm, of een voorboring, ander asgat of flensaansluiting volgens opgave.
- Stiller dan staal op staal: Vulkollan is schokbestendig en geluiddempend, en houdt stand tegen de olie en het vet die van reductor of hijswerk op de baan terechtkomen.
- Beoordeling vooraf: de ontwikkelafdeling in Boxtel kijkt naar wiellast, loopbaan, aandrijving en zijgeleiding voordat er een wiel wordt gemaakt.
Uit de praktijk: wiel en as voor een magazijnkraan

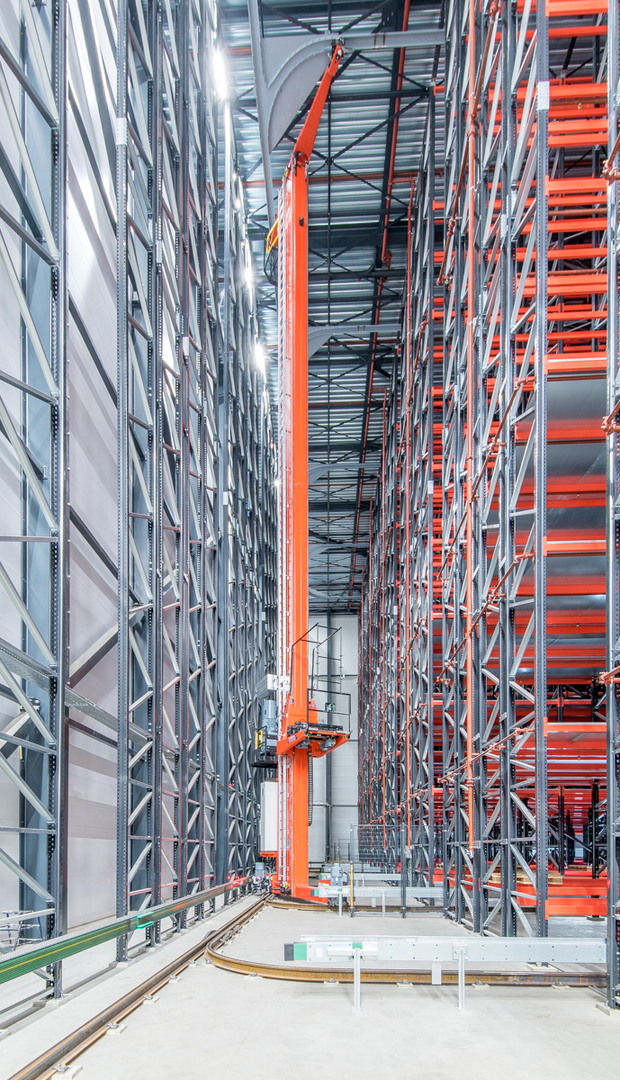

Lalesse Logistic Solutions vroeg DM om een wiel met bijpassende as voor een zware magazijnkraan, die over een rail rijdt en door bochten moet. In een magazijn dat de hoogte benut, wordt een kleine afwijking onderaan bovenin groot, dus draaide de vraag om toleranties en gewicht. Voor deze kraan koos de ontwikkelafdeling een zwaar stalen V-groefwiel van ruim Ø300 mm met een gehard, nagedraaid loopvlak, en DM maakte de stalen as passend op het wiel, gecontroleerd op nauwe toleranties. Het was maatwerk na beoordeling van deze ene kraan, geen kraanwiel uit het standaardprogramma. Lees de case →
Gerelateerde markten
- Portaalkraan- & rolbrugwielen
- Machinerollers & machineskates
- Industriële schuif- & hangardeuren
- Shuttle- & kuubkastwielen
Wielen voor uw kopdrager laten beoordelen?
Stuur ons het gewicht van brug, kat en hijslast, de spanwijdte, het railprofiel of de loopbaan, de rijsnelheid, de reductor met asmaat en de inbouwruimte in de kopdrager. Dan beoordeelt de ontwikkelafdeling of een Vulkollan loop- en aandrijfwiel past, en in welke maat. Dare to ask. Vraag uw offerte aan →
Kraanbaanwielen
- Maakt DM kraanwielen?
Een kraanwiel is bij DM Wheel Systems geen standaardartikel. Wat DM wel levert, zijn Vulkollan loop- en aandrijfwielen zonder flens tot 9.200 kg per wiel. Of die op uw bovenloopkraan passen, beoordeelt de ontwikkelafdeling per aanvraag op wiellast, loopbaan, snelheid en zijgeleiding. De eisen die voor de kraan zelf gelden, blijven bij de kraanbouwer.
- Hoe blijft een kraanwiel zonder flens op de baan?
Via een aparte zijgeleiding. Horizontale geleiderollen aan de kopdrager lopen langs de railkop of de flank van de baan en vangen het scheeflopen van de brug op. Het Vulkollan-loopvlak van 92 Shore A neemt alleen de verticale last op. Spanwijdte en railprofiel bepalen hoe groot de zijkrachten worden. Ook die geleiderollen komen van DM. Standaard is dat de GRVU-rol van Vulkollan tot 225 kg per rol; voor grotere zijkrachten maakt DM een zwaardere rol op aanvraag.
- Dunne of dikke Vulkollan-band voor een kraanwiel?
VR, de dunne band tot 4.550 kg, heeft de dunste laag Vulkollan en blijft het vormvastst als de brug geparkeerd staat. De dikke band, VS tot 3.000 kg en VE tot 9.200 kg, veert meer en grijpt beter, en dat telt op de aangedreven positie. Combineert u beide in één kopdrager, kies dan voor alle wielen dezelfde diameter.
- Kan een kraan met stalen wielen over op Vulkollan?
Soms. Een stalen wiel draagt bij gelijke maat meer dan een Vulkollan-band, dus de kopdrager moet plaats bieden aan een grotere diameter of bredere band. Het VE-aandrijfwiel gaat van 250 tot 600 mm. Stuur het oude wiel of een maatschets met diameter, breedte, boring en spiebaan, plus de wiellast. De ontwikkelafdeling beoordeelt dan of ombouw kan.
