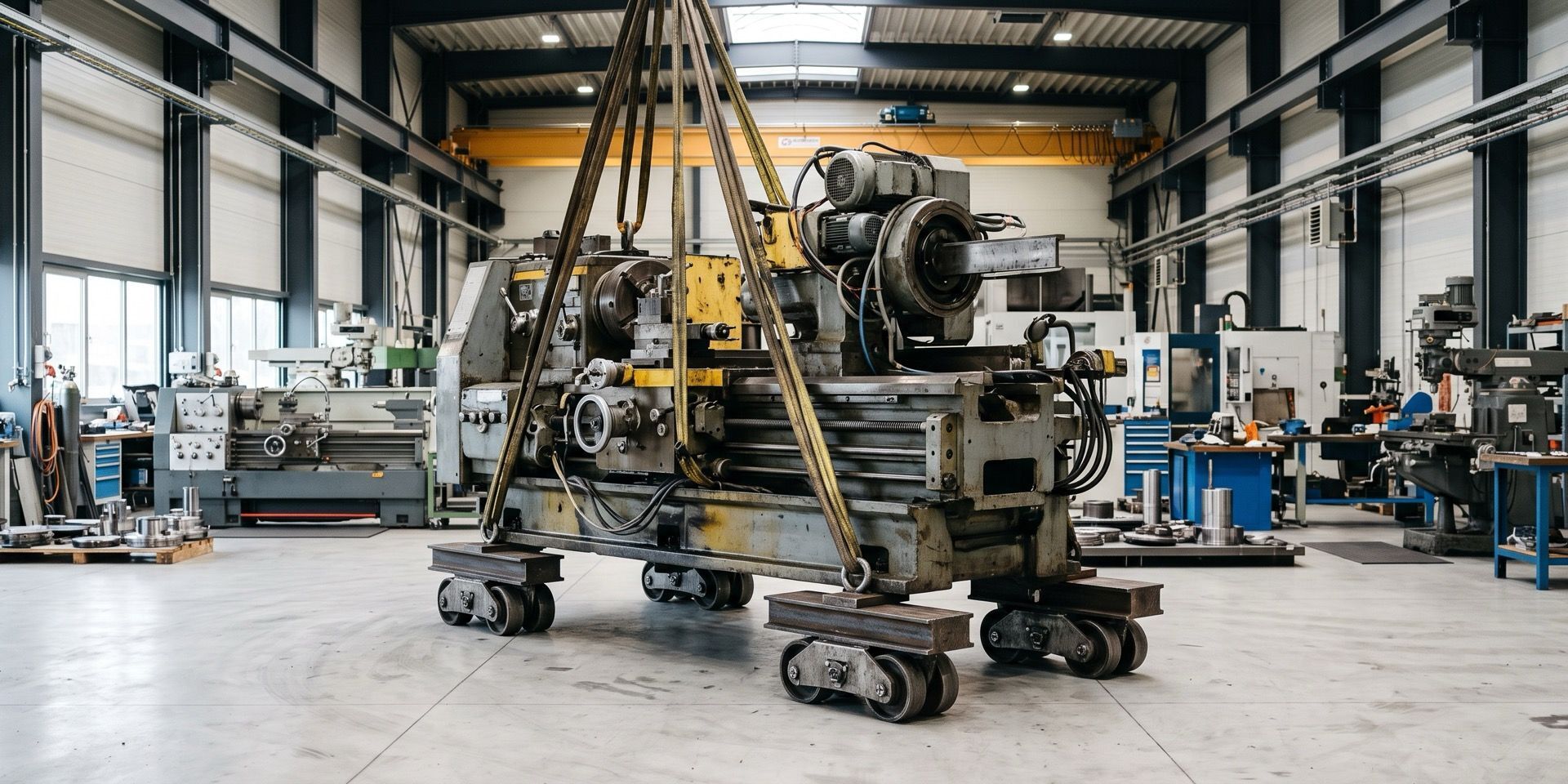

Machinerollers en machineskates van DM Wheel Systems rollen op gietnylon PZE-wielen: losse wielen met kogellager van Ø65 tot 400 mm voor 800 tot 12.000 kg per wiel, en zwenkwielen die als dubbel wiel tot 15.000 kg dragen. Het harde loopvlak vraagt weinig trekkracht, mits de route vlak en schoon is. De maat volgt uit het zwaarste opstelpunt.

De resultaten
Welke eisen stelt het verplaatsen van een machine aan wielen?
- Puntlast per opstelpunt: een pers of bewerkingscentrum rust op de punten die de machinebouwer heeft bepaald. Spindelkop, hydraulisch aggregaat of matrijs ligt zelden in het midden, dus één punt draagt meer dan de rest.
- Lage aanzetkracht: de machine gaat met een lier, een kleine trekker of een paar man in beweging. Hoe lager de rolweerstand, hoe beter u de beweging onder controle houdt.
- Een schone route: een spaan, een steentje of een vloervoeg onder een hard wiel van enkele tonnen werkt als een wig. De route moet geveegd en vlak zijn.
- Vloerbelasting: een hard loopvlak heeft een klein contactvlak en geeft dus een hoge vloerdruk. Een gecoate vloer of een dunne dekvloer verdraagt dat niet altijd.
- Bouwhoogte: elke millimeter wielhoogte moet u de machine opvijzelen. Bij een machine van twintig ton is dat een veiligheidsvraag.
- Warmte in de hal: naast een oven of een warme pers daalt het draagvermogen van gietnylon al boven circa 35 °C.
Aanbevolen gietnylon wielen voor machineverplaatsing
DM-serie PZE gietnylon los wiel — voor uw eigen skate of rollerframe

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 65 – 400 mm |
| Loopvlakbreedte | 40 – 110 mm |
| Draagvermogen bij 4 km/h | 800 – 12.000 kg per wiel |
| Loopvlak | gietnylon (polyamide 6), gedraaid; naturel wit, op verzoek blauw of zwart |
| Lager | kogellager, op verzoek RVS-kogellager |
| Asgat en inbouwlengte | asgat 20 – 80 mm, inbouwlengte 45 – 120 mm |
| Temperatuur | -30 °C tot +80 °C |
Voor wie zelf een skate, rollerframe of laag onderstel bouwt. U kiest de as en de framehoogte, dus de machine hoeft niet hoger op dan nodig. Bekijk serie PZE losse wielen → · Vraag offerte →
DM-serie PZE gietnylon zwenk- en bokwiel — als het onderstel moet sturen

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 65 – 400 mm |
| Draagvermogen zwenkwiel bij 4 km/h | HD80 800 kg · enkel wiel (SG) 1.000 – 6.000 kg · dubbel wiel (SGD) 1.800 – 15.000 kg |
| Draagvermogen bokwiel bij 4 km/h | 800 – 6.000 kg |
| Gaffel | staalgelast (SG, SGD), draaikrans met conisch lager en druklager, grijs gelakt RAL 9007, verzinkt op aanvraag |
| Bevestigingsplaat | 105 × 86 tot 400 × 500 mm |
| Opties (SG, SGD) | zware voetrem (ER), richtingvaststeller (RV), voetbescherming (VB), ook gecombineerd |
Voor een machineonderstel dat vaker van plek wisselt of door een krappe hal moet. De bokwielen bepalen de rijrichting, de zwenkwielen geven de stuurbeweging. Bij het SGD-wiel lopen twee smalle banden naast elkaar; in een bocht wrijven die minder over de vloer dan één brede band, zodat het onderstel onder een zware machine merkbaar makkelijker stuurt. Bekijk serie PZE zwenkwielen → · Bekijk serie PZE bokwielen → · Vraag offerte →
Zo kiest u het wiel onder een machine
Een machine die op vier punten rust, staat in een echte hal zelden op alle vier tegelijk vol. Reken daarom met drie: één opstelpunt kan even loskomen en dan nemen de andere drie het volle gewicht over.
Een rekenvoorbeeld: een kantpers van 18.000 kg gaat op vier rollerframes met elk één los PZE-wiel naar een nieuwe plek. Over drie punten verdeeld komt dat op 6.000 kg per wiel. Het wiel van Ø250 × 80 mm draagt precies 6.000 kg en laat geen ruimte voor de voeg die u onderweg toch tegenkomt. Neem Ø300 × 80 mm (7.000 kg). Ligt het zwaartepunt duidelijk aan de achterkant, zet daar dan Ø300 × 110 mm (10.000 kg). Beide zijn Ø300 mm, dus de pers blijft waterpas op de frames.
Let daarna op de bouwhoogte. Een dubbel PZE-zwenkwiel van 15.000 kg bouwt 589 tot 699 mm hoog. Een los wiel van Ø300 mm in een eigen frame blijft daar ver onder. Wie de machine weinig wil optillen, bouwt een skate met losse wielen en stuurt met een dissel of trekstang.
De productpagina is streng over de ondergrond: PZE hoort op een vlakke vloer zonder drempels of vuil, omdat een kleine oneffenheid onder deze lasten meteen veel weerstand geeft. Leg stalen rijplaten over goten en kieren en veeg de route vrij. Is de vloer gecoat of twijfelt u over de draagkracht, laat de vloerbelasting dan toetsen en kies de brede band van 110 mm.
Snelheid speelt bij machineverplaatsing nauwelijks een rol: een pers kruipt vooruit, ver onder de 4 km/h van de DM-tabellen. Warmte telt wel. Staat de machine bij een oven of in een hal die 's zomers boven circa 35 °C komt, dan rekent DM het draagvermogen opnieuw door.
Voordelen van DM Wheel-machinerollers
- Eén gietnylon in twee bouwvormen: het losse wiel voor uw eigen frame en het complete zwenk- of bokwiel hebben hetzelfde loopvlak en hetzelfde rolgedrag.
- 15.000 kg op één zwenkpositie: het dubbele SGD-zwenkwiel van Ø300 of Ø400 × 110 mm, op een bevestigingsplaat van 400 × 500 mm.
- Weinig trekkracht op een gladde hal: gedraaid gietnylon op kogellagers vervormt nauwelijks en rolt daardoor lichter dan een elastisch loopvlak.
- Grotere maten op tekening: boven Ø400 × 110 mm ontwerpt de ontwikkelafdeling in Boxtel het wiel op maat.
Gerelateerde markten
- Zware montage- & transportwagens
- OEM verrijdbare machines
- Papier-, print- & verpakkingsindustrie
- Zwaarlast zwenkwielen voor distributiecentra
Een machine verplaatsen zonder verrassingen
Stuur ons het machinegewicht, waar het zwaartepunt ligt, de opstelpunten, hoe hoog u kunt vijzelen en de route met voegen en drempels. Wij zetten daar per opstelpunt een wiel tegenover: los of als zwenkwiel, met diameter en bandbreedte. Dare to ask. Vraag uw offerte aan →
Machinerollers & machineskates
- Hoeveel wielen heb ik nodig om een machine van 20 ton te verplaatsen?
Verdeel het gewicht over drie punten: 20.000 kg ÷ 3 is afgerond 6.700 kg per positie. Vier losse PZE-wielen van Ø300 × 110 mm dragen elk 10.000 kg en houden ruime reserve. Wilt u kunnen sturen, zet dan aan één kant twee dubbele PZE-zwenkwielen van 10.000 kg in het onderstel. Zit het gewicht vooral aan één kant, geef dan de opstelpunten door; DM Wheel Systems rekent ze per stuk.
- Kan een gietnylon wiel over vloervoegen en kabelgoten?
Beperkt. Bij 6.000 kg per wiel werkt een open voeg of kabelgoot onder een hard gietnylon wiel als een blok: de machine stoot of loopt vast. Leg er een stalen rijplaat over en veeg de route schoon. Is de hele route ruw, dan past een Vulkollan-wiel uit de serie V beter, met een elastischer loopvlak, zoals bij zware transportwagens.
- Waarom daalt het draagvermogen van gietnylon bij warmte?
Gietnylon wordt zachter naarmate het warmer wordt. De PZE-wielen zijn opgegeven van -30 °C tot +80 °C, maar boven circa 35 °C neemt het toelaatbare draagvermogen af. Staat de machine naast een oven of een warme pers, of in een hal die in de zomer opwarmt, geef dan de temperatuur op. DM Wheel Systems rekent de maat dan door.
- Hoe hoog moet ik een machine opvijzelen voor zwenkwielen?
Minstens de bouwhoogte van het zwenkwiel plus speling om het te plaatsen. Een enkel PZE-zwenkwiel van Ø200 × 55 mm bouwt 285 mm hoog, een dubbel wiel van Ø400 mm 699 mm. Een los wiel in een eigen laag frame blijft veel lager. Weeg dat af tegen het gemak van sturen.
