Ovenwielen | hittebestendige FS-wielen tot 270 °C

Langdurig tot +270 °C, tot 370 kg per wiel

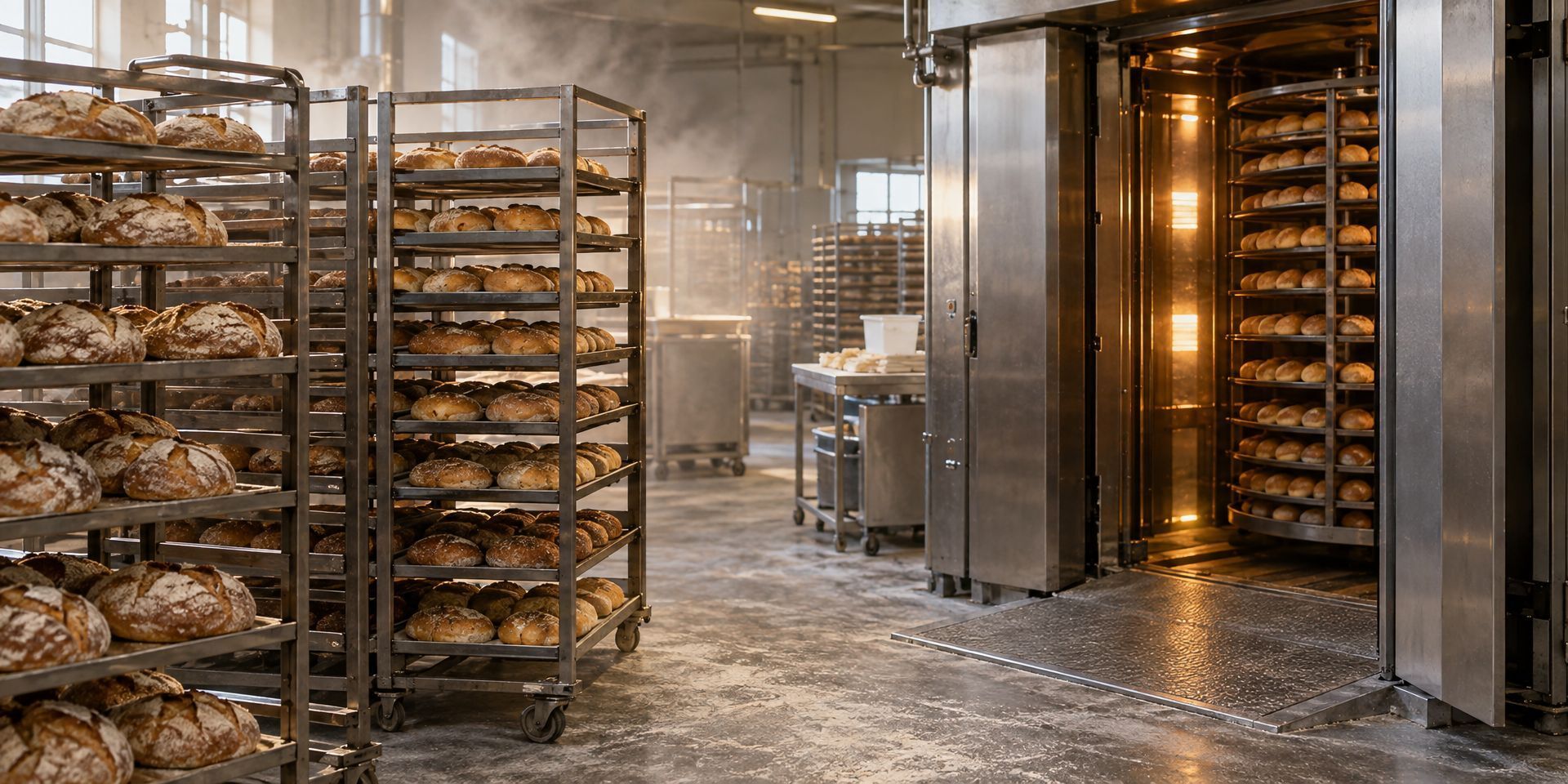

Ovenwielen van DM Wheel Systems zijn hittebestendige FS-wielen van kunststof voor wagens die mee de oven in gaan: langdurig bestand tot +270 °C, met glijlager, Ø80-200 mm. Op een RVS X20-gaffel dragen ze 150 tot 370 kg per wiel, op een verzinkte M22-gaffel 120 tot 300 kg.

placeholderImage

De resultaten

Welke eisen stelt een oven aan wielen?

  • Langdurig in de hitte: het wiel staat tijdens het bakken, braden of drogen mee in de ovenruimte. Een gewoon kunststof loopvlak van polyurethaan of polyamide is daar met zijn +80 °C niet voor gemaakt.
  • Van heet naar koud: na de oven gaat de wagen naar de afkoelzone en soms direct de koelcel of vriezer in. Het wiel moet aan beide kanten heel blijven.
  • Drempel bij de ovendeur: veel ovens hebben een dorpel of oprijplaat. De draagvermogens van het FS-wiel gelden voor een vloer zonder drempels, en de geklonken gaffel noemt DM minder geschikt voor piekbelasting.
  • Recht naar binnen: een wagen moet zonder corrigeren door de deur en op zijn plek in de oven komen.
  • Vervanging onder een bestaand wagenpark: meestal liggen plaatmaat, boutmaat en bouwhoogte al vast.

Aanbevolen ovenwielen

DM-serie FS op RVS X20 — ovenwagens die nat worden gereinigd

Serie FS RVS Kunststof, Zwenkwielen tot 370 KG

SpecificatieWaarde
Wieldiameter80 – 200 mm
Draagvermogen bij 4 km/h150 – 370 kg (Ø125 250 kg, Ø150 300 kg, Ø200 370 kg)
Wielhittebestendig kunststof, -40 °C tot +270 °C
Lagerglijlager
Gaffelgeperst RVS X20, elektrolytisch gepolijst, geklonken
Bevestigingplaat 102 × 83 of 135 × 110 mm, zwenkwiel ook met boutgat
Bouwhoogte106 – 240 mm, zwenk- en bokwiel van dezelfde maat gelijk

De RVS-gaffel kan na het bakken mee in de natte reiniging. Bij gelijke diameter bouwen het FS-zwenkwiel en het FS-bokwiel even hoog, zodat de ovenwagen op alle vier waterpas staat. Bekijk serie FS RVS zwenkwielen → · Bekijk serie FS RVS bokwielen → · Vraag offerte →

DM-serie FS op M22-gaffel — droog gereinigde wagens en bestaande aansluitingen

Serie FS Kunststof, Zwenkwielen tot 370 KG

SpecificatieWaarde
Wieldiameter80 – 200 mm
Draagvermogen bij 4 km/h120 – 300 kg
Wielhittebestendig kunststof, -40 °C tot +270 °C, glijlager
Gaffelgeperst staal, glansverzinkt
Bevestigingplaat 102 × 83 of 135 × 110 mm, of boutgat voor een bout van 10-12, 12-14 of 16-18 mm

Bij 150 en 200 mm draagt de M22 allebei 300 kg. Hebt u meer nodig, dan geeft de X20 bij 200 mm 370 kg op dezelfde plaat. Bekijk serie FS zwenkwielen → · Bekijk serie FS bokwielen → · Vraag offerte →

Zo kiest u een ovenwiel

Kijk eerst naar de hoogste temperatuur in het programma, niet naar de gemiddelde. DM geeft het FS-wiel op voor langdurige blootstelling tot +270 °C, en noemt daarbij ovens, rookkasten en autoclaven. Ligt uw proces hoger, dan houdt het standaardassortiment op en beoordeelt de ontwikkelafdeling in Boxtel per aanvraag wat mogelijk is.

Kies daarna de maat met marge. DM geeft het draagvermogen op tot 4 km/h en zonder drempels, terwijl een oprijplaat of dorpel bij elke rit een klap op de geklonken gaffel zet. Die klap vangt u op met een grotere diameter.

Een rekenvoorbeeld: een braadwagen van 90 kg met twintig bakken van 12 kg weegt 330 kg. Op drie dragende wielen komt dat neer op 110 kg per stuk. Daar kan een FS-wiel van 125 mm met 250 kg op de X20 ruim tegen. Ligt er een dorpel bij de ovendeur, ga dan naar 150 mm en 300 kg.

Rem en sturing: een rem kan niet op de FS-zwenkgaffel. Wilt u dat de wagen recht de oven in loopt, monteer dan de vaste wielen aan de ovenkant en de zwenkwielen aan de kant waar geduwd wordt. Stilzetten op een helling regelt u met een voorziening aan het frame.

Voordelen van DM Wheel-ovenwielen

  • Langdurig tot +270 °C: het wiel mag de hele baktijd in de hete lucht blijven staan.
  • Van vriezer tot oven: de ondergrens ligt op -40 °C, dus dezelfde wagen kan na het afkoelen de vriescel in.
  • Van verzinkt naar RVS zonder te boren: M22 en X20 delen de plaatmaten 102 × 83 en 135 × 110 mm. Let wel op bij 150 mm: daar bouwt de M22 191 mm hoog en de X20 203 mm.

Gerelateerde markten

Ovenwagens die heet en koud blijven rollen

Geef ons de hoogste oventemperatuur en de verblijftijd, het gewicht van de volle wagen, de plaat- of boutmaat van de huidige wielen en of er een drempel bij de ovendeur ligt. Op basis daarvan adviseren wij maat en gaffel per wagen. Dare to ask. Vraag uw offerte aan →

Ovenwielen

Tot welke temperatuur kan het FS-ovenwiel?

Tot +270 °C, en dat langdurig: zo geeft DM Wheel Systems het FS-wiel op. Aan de koude kant gaat het tot -40 °C. De productpagina noemt daarbij (droog)ovens, rookkasten en autoclaven. Geef bij uw aanvraag de hoogste temperatuur en de verblijftijd per cyclus op. Komt uw oven boven 270 °C, dan valt hij buiten het standaardassortiment en bekijkt de ontwikkelafdeling per aanvraag wat mogelijk is.

Wat doet een drempel bij de ovendeur met het draagvermogen?

De draagvermogens van het FS-wiel gelden voor een vloer zonder drempels, tot 4 km/h. Elke rit over een dorpel of oprijplaat geeft een piek boven de statische wiellast. Reken daarom met marge en kies een grotere diameter: bij 150 mm draagt het FS-wiel op RVS X20 300 kg, bij 200 mm 370 kg.

Hoe vervang ik de wielen onder een bestaande ovenwagen?

Meet de plaatmaat of de boutdiameter van de huidige wielen en de bouwhoogte. Voor het FS-zwenkwiel zijn er twee plaatmaten, 102 × 83 en 135 × 110 mm, en een boutgatuitvoering voor bouten van 10-12, 12-14 of 16-18 mm. De bouwhoogte loopt van 106 mm bij Ø80 tot 240 mm bij Ø200. Gaat de wagen nat door de reiniging, kies dan de RVS X20-gaffel.

Waarom past een gewoon RVS-zwenkwiel niet in de oven?

Onder een gewoon RVS-zwenkwiel zit een wiel van polyurethaan of polyamide. De productpagina's houden voor die loopvlakken +80 °C als bovengrens aan, en een oven gaat daar ver overheen. Het FS-wiel combineert een hittebestendig kunststof wiel tot +270 °C met een gaffel die de oven aankan. Wagens die nooit de oven in gaan, kunnen het gewone RVS-wiel houden.
