Wielen voor productie- en montagelijnen | PU NS tot 500 kg
Wielen voor montagelijnen van DM Wheel Systems komen uit de NS-serie: polyurethaan van 78 Shore A op kogellagers, Ø80 tot 250 mm en 130 tot 500 kg per wiel. Het NS-zwenkwiel en het NS-bokwiel hebben per diameter dezelfde bouwhoogte (110 tot 290 mm), dus elke wagen in de lijn houdt dezelfde werkhoogte.

De resultaten
Welke eisen stelt een montagelijn aan wagenwielen?
- Elke takt opnieuw duwen: een operator verplaatst dezelfde wagen tientallen keren per dienst naar het volgende station. Wat het wiel aan aanzetkracht vraagt, voelt hij aan het eind van de dienst in schouders en onderrug.
- Werkhoogte op de millimeter: grijpbakken en opspanvlakken zijn op de operator afgesteld. De bouwhoogte van het wiel zit in die maat, dus wagens van hetzelfde type moeten op dezelfde wielen staan.
- Rechtuit in het gangpad, kort draaien aan het station: langs de lijn moet de wagen koers houden, bij het station moet hij in een nis of naast een robotcel passen. De zwenkuitslag bepaalt hoeveel ruimte het zwenkwiel daarvoor opeist.
- Vast staan tijdens het monteren: leunt de operator tegen de wagen of zet hij een moer vast, dan mag die geen centimeter verschuiven.
- Belijning blijft leesbaar: looproutes en vakken zijn op een gecoate vloer geschilderd. Zwarte banen van wielen maken die onleesbaar en kosten extra schoonmaak.
- Kitting-treinen: wagens die gekoppeld achter een trekker naar de lijn gaan, rijden sneller dan wandeltempo en leggen langere afstanden af dan een geduwde wagen.
Aanbevolen wielen voor montagewagens
DM-serie NS polyurethaan zwenkwiel — stuurt en remt aan het station

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 80 – 250 mm |
| Loopvlakbreedte | 34 – 60 mm |
| Draagvermogen bij 4 km/h | 130 – 500 kg per wiel |
| Loopvlak | gespoten polyurethaan, 78 Shore A, op kern van polyamide 6; streepvrij |
| Lager | kogellager |
| Gaffel | geperst staal, glansverzinkt, MD30 of MD50 met centrale kingpin |
| Zwenkuitslag | 40 mm (Ø80-125) of 53 mm (Ø150-250) |
| Bevestigingsplaat | 105 × 86 of 135 × 110 mm |
| Rem | voetrem aan achterzijde (FR) tot Ø200 mm, aan voorzijde (FV) vanaf Ø150 mm |
| Temperatuur | -20 °C tot +80 °C |
Het gespoten polyurethaan rolt licht en stil, ook in een hal met voegen en gerepareerde plekken waar een hard nylon wiel gaat stoten. De MD-gaffel heeft een centrale kingpin en is daarmee geschikt voor regelmatige piekbelasting, zoals een wagen die tegen de aanslag van het station wordt geduwd. Bekijk serie NS zwenkwielen → · Vraag offerte →
DM-serie NS polyurethaan bokwiel — houdt de wagen op koers

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 80 – 250 mm |
| Draagvermogen bij 4 km/h | 130 – 500 kg per wiel |
| Bouwhoogte | 110 – 290 mm, gelijk aan het NS-zwenkwiel van dezelfde maat |
| Gaffel | MD30 of MD50, geperst staal, glansverzinkt |
| Bevestigingsplaat | 105 × 86 of 135 × 110 mm |
Het bokwiel deelt wiel, gaffeltype en plaat met het zwenkwiel. Moet een wagen later naar een station met een nis en vervangt u daarom een bokwiel door een zwenkwiel, dan verandert de werkhoogte niet. Bekijk serie NS bokwielen → · Vraag offerte →
Zo kiest u het wiel onder een montagewagen
Reken de wiellast uit met drie wielen, ook als er vier onder de wagen zitten. Een hal heeft altijd kleine hoogteverschillen, en daar rust een volle wagen af en toe op drie punten.
Een rekenvoorbeeld: een kittingwagen weegt leeg 120 kg en vervoert een set onderdelen van 480 kg, samen 600 kg. Per wiel geeft dat 600 ÷ 3 = 200 kg. Het NS-wiel van Ø125 mm haalt precies 200 kg en houdt niets over voor een voeg of een stoot tegen de aanslag. Met Ø160 mm (300 kg) zit u ruim, en het grotere wiel neemt een voeg makkelijker. Let wel op de bouwhoogte: 195 mm in plaats van 156 mm, dus het werkvlak komt 39 mm hoger.
Daarna de opstelling. Met twee bok- en twee zwenkwielen loopt de wagen recht langs de lijn en draait hij aan het eind van het gangpad. Moet de wagen zijwaarts een nis in of tussen twee stations door, dan zijn vier zwenkwielen nodig. Rem er dan twee, diagonaal tegenover elkaar, zodat de wagen niet om één geremd wiel kan draaien.
De voetrem hoort aan de kant waar de operator de wagen bedient. Tot Ø200 mm is de rem aan de achterzijde van de gaffel leverbaar (FR), vanaf Ø150 mm aan de voorzijde (FV); bij Ø250 mm alleen FV.
Gaan de wagens als kitting-trein achter een trekker, dan ligt de tabelwaarde niet meer vast. De NS-waarden gelden tot 4 km/h, ongeveer wandeltempo. Achter een trekker gaat het harder en verder; het polyurethaan wordt warm en mag minder dragen. Noem de rijsnelheid, de lengte van de route en het aantal rondes per dienst, dan bepaalt DM of de NS-maat volstaat.
Voordelen van DM Wheel-wielen voor montagelijnen
- Werkhoogte vast per diameter: NS-zwenk en NS-bok bouwen van 110 mm (Ø80) tot 290 mm (Ø250) en zijn per maat gelijk. De wagen houdt de hoogte die u voor de operator hebt bepaald, ook na het wisselen van een wiel.
- Rustig over voegen en reparaties: DM zet het NS-wiel in als alternatief voor nylon op een onregelmatige vloer, met lage rolweerstand en een geruisarme loop.
- Geen strepen op de belijning: het polyurethaan is streepvrij, dus vakken en looproutes op een gecoate vloer blijven leesbaar.
- Rem aan de operatorzijde: FR of FV, afhankelijk van hoe de wagen in het station staat. Van Ø150 tot 200 mm hebt u de keus.
Gerelateerde markten
- Werkplaatswagens & verrijdbare werkbanken
- Zware montage- & transportwagens
- AGV/AMR aandrijf- & loopwielen
- Robotcellen (verrijdbaar)
Montagewagens die licht rijden en stil staan
Geef ons het gewicht van een volle wagen, de werkhoogte die u wilt halen, de plaatmaat en de manier van verplaatsen: met de hand van station naar station of gekoppeld achter een trekker. Wij rekenen de NS-maat door en adviseren opstelling en remzijde. Dare to ask. Vraag uw offerte aan →

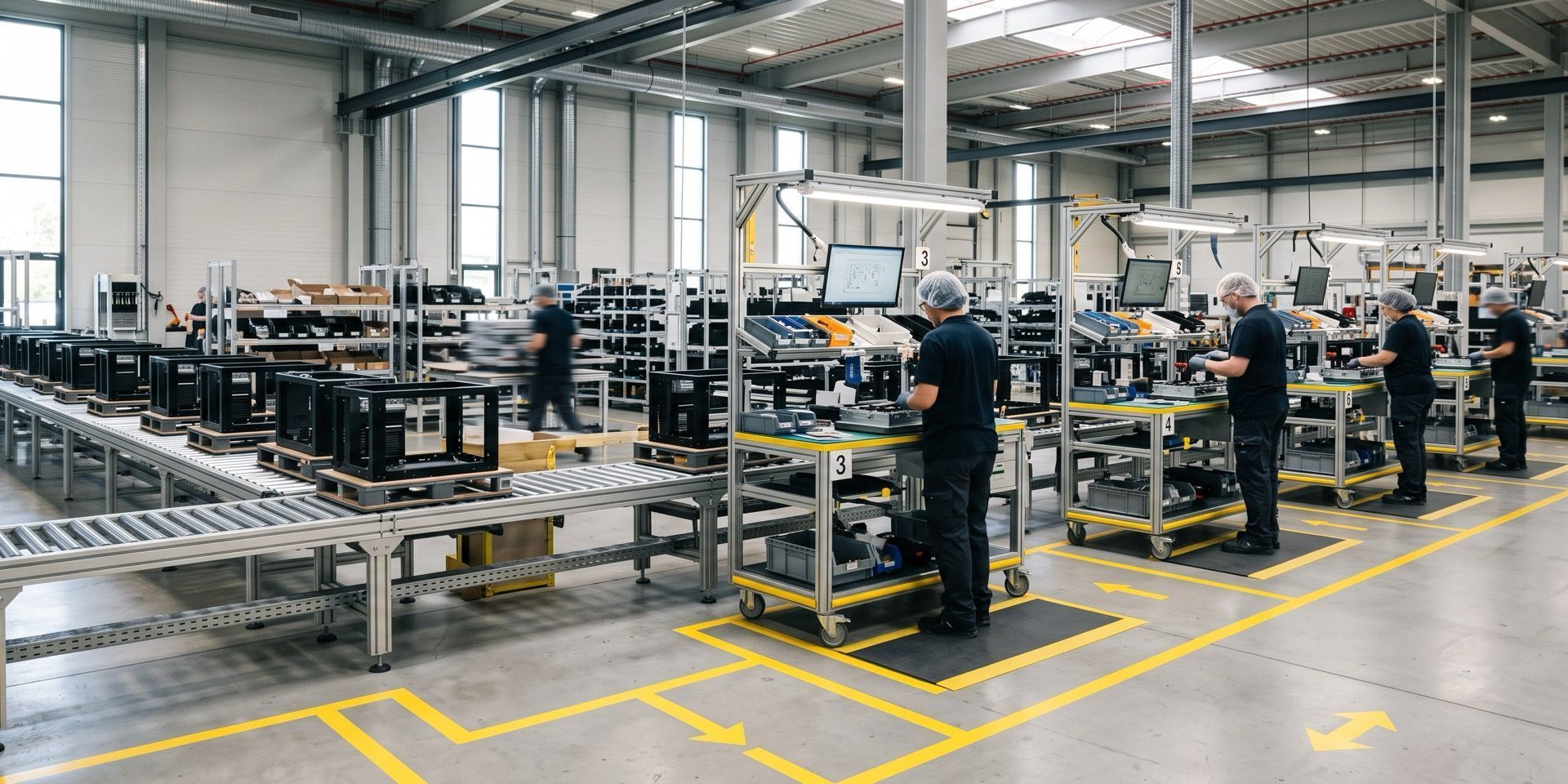

Wielen en rollen voor productie- en montagelijnen
