Wielen voor robotcellen en mobiele robotplatforms van DM Wheel Systems dragen de cel tijdens het verhuizen: ZA-zwenkwielen van 250 tot 6.400 kg met voetrem en richtingvaststeller, RO-lastrollen tot 850 kg voor een celtransportwagen en VU H7-aandrijfwielen van 360 tot 2.400 kg voor een zelfrijdend platform. Zodra de robot werkt, staat de cel op stelvoeten.

De resultaten
Welke eisen stelt een verrijdbare robotcel aan zijn wielen?
- Excentrisch zwaartepunt: de robotsokkel staat zelden in het midden van het frame. Het wiel onder de sokkel draagt het meest en bepaalt de maat.
- Topzwaar bij het duwen: wie een hoge cel met hekwerk bovenaan duwt, kantelt hem bij een vloergoot eerder over het voorste wiel dan dat hij rolt.
- Niet werken op wielen: een robot die versnelt en afremt, duwt het frame heen en weer. Op een elastisch loopvlak en een zwenkkop verliest de cel zo zijn positie.
- Terug op het referentiepunt: na een herindeling moet de cel weer op zijn plek staan. Een richtingvaststeller op twee zwenkwielen laat hem recht inrijden.
- Verhuizen op de vork: veel cellen gaan met pompwagen of heftruck. Dan hoort er een vrije inrijopening in het frame.
- Olie op de vloer: naast een bewerkingsmachine is de vloer zelden schoon. Het loopvlak mag daar niet van zwellen of loslaten.
Aanbevolen wielen voor robotcellen
DM-serie ZA polyurethaan zwenkwiel — de verrijdbare cel

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 80 – 500 mm |
| Draagvermogen bij 4 km/h | 250 – 6.400 kg per zwenkwiel, enkel of dubbel wiel |
| Loopvlak | gegoten polyurethaan 90 Shore A, streepvrij, gietijzeren kern |
| Opties (gaffels SG, SGD, SGDH) | zware voetrem (ER), zware richtingvaststeller (RV), voetbescherming (VB), ook gecombineerd |
| Temperatuur | -20 °C tot +80 °C |
Onder het celframe, als de cel zelf rolt. Met voetrem en richtingvaststeller samen zet u de cel vast in één rijrichting en schuift u hem recht naar zijn referentiepunt. Voor eigen assen in het frame is ZA ook los leverbaar tot 4.600 kg. Bekijk serie ZA zwenkwielen → · Bekijk serie ZA losse wielen → · Vraag offerte →
DM-serie RO en PZE — cellen die op de vork of over een gladde hal verhuizen

| Specificatie | Waarde |
|---|---|
| RO, lastrol | polyurethaan 87 Shore A op polyamide 6, Ø80 – 85 mm, 650 – 850 kg |
| PZE, los wiel | gietnylon, Ø65 – 400 mm, 800 – 12.000 kg, -30 °C tot +80 °C |
| Lager | RO 2-zijdig afgedichte groefkogellagers; PZE kogellager, op verzoek RVS |
RO is de lastrol voor een eigen celtransportwagen of een onderrijdend platform dat de cel optilt. PZE zit in het frame van zware cellen die als een machine over een egale hal worden geschoven. Gietnylon rolt licht maar kan niet tegen drempels en vuil, en boven circa 35 °C neemt het draagvermogen af. Bekijk serie RO → · Bekijk serie PZE → · Vraag offerte →
Series GAMA, GAMS en GAMT (Footmaster/G-Dok) — zwenkwielen voor het mobiele platform

| Specificatie | Waarde |
|---|---|
| Wieldiameter | 75 – 150 mm, dubbel wiel |
| Draagvermogen bij 4 km/h | 250 – 630 kg |
| Bevestigingsplaat | 112 × 112 of 145 × 145 mm |
| Vering / kantelende as | 10 mm veerweg (GAMA, GAMS) / ±5° (GAMA, GAMT) |
| Zwenkuitslag | 30 – 35 mm |
Een cobot op een AMR rijdt naar de machine en werkt daar. Onderweg houdt de vering alle wielen op de vloer; aan het werk geeft diezelfde vering mee als de arm met een werkstuk uitzwaait. GAMT kantelt wel maar veert niet. Moet de arm nauwkeurig grijpen, zet het platform dan bij het station vast. G-Dok maakt deze series voor zijn Footmaster-programma; DM levert ze. Bekijk serie GAMA → · Bekijk serie GAMS → · Bekijk serie GAMT → · Vraag offerte →
DM-serie VU H7 Vulkollan met Vulkollan loopwielen — het zelfrijdende platform

| Specificatie | Waarde |
|---|---|
| VU H7, aandrijfwiel | Ø100 – 300 mm, 360 – 2.400 kg, boring H7 met spiebaan, voorraadassortiment |
| Vulkollan loopwiel | VU, VR, VS of VE met kogellager, Ø50 – 600 mm, 90 – 9.200 kg |
| Loopvlak | Vulkollan 92 Shore A |
| Temperatuur | -40 °C tot +85 °C, kortstondig 120 °C |
Voor een platform dat op eigen kracht van station naar station gaat: aandrijfwiel op de motoras, VU-loopwiel van dezelfde diameter op de meelopende as, beide uit voorraad. Bekijk serie VU H7 aandrijfwielen → · Bekijk Vulkollan loopwielen → · Vraag offerte →
Zo kiest u wielen voor een robotcel
Een rekenvoorbeeld: een lascel op één frame weegt met hekwerk, robot, besturingskast en draaitafel 2.200 kg. Reken met drie dragende wielen: dat is 733 kg per wiel. Staan robot en draaitafel samen aan één kant, reken het wiel aan die kant dan apart. Het ZA-zwenkwiel met SG-gaffel van Ø200 × 50 mm draagt 1.100 kg; is de zwaarste hoek zwaarder, dan draagt het dubbele SGD-wiel van Ø200 × 80 mm 3.000 kg.
Let daarna op de bouwhoogte. De SG-gaffel van Ø200 bouwt 255 mm hoog, en de stelvoeten moeten de cel zo ver heffen dat alle wielen vrijkomen; anders veert de cel alsnog mee met de robot.
Bij een cobot op een platform schuift het zwaartepunt mee met de arm. Reken het zwenkwiel aan de kant waar de arm met werkstuk het verst uitsteekt, en houd marge onder de 630 kg van GAMA, GAMS en GAMT. Een cel die alleen bij een herindeling verhuist, rijdt ruim onder 4 km/h; daar gelden de tabelwaarden zonder correctie.
Voordelen van DM Wheel-wielen voor robotcellen
- Vastzetten bij het opstellen: ZA-zwenkwielen met zware voetrem en richtingvaststeller, ook gecombineerd, zodat de cel recht op zijn plek komt.
- Van compacte cel tot zware lascel: ZA-zwenkwielen van 250 tot 6.400 kg en PZE-wielen tot 12.000 kg per wiel.
- Gaffel naar uw stelvoeten: past de standaard bouwhoogte niet bij de slag van uw stelvoeten, dan levert DM de ZA-gaffel in afwijkende afmetingen op aanvraag.
Gerelateerde markten
Een robotcel die rustig verhuist en daarna vaststaat?
Stuur ons de tekening van het celframe, het gewicht en de plaats van robot en draaitafel, en hoe de cel verhuist: met de hand, op de vork of op eigen aandrijving. Vermeld ook de vloer, eventuele drempels en de slag van uw stelvoeten. Wij rekenen de zwaarste hoek door en kiezen per positie het wiel. Dare to ask. Vraag uw offerte aan →

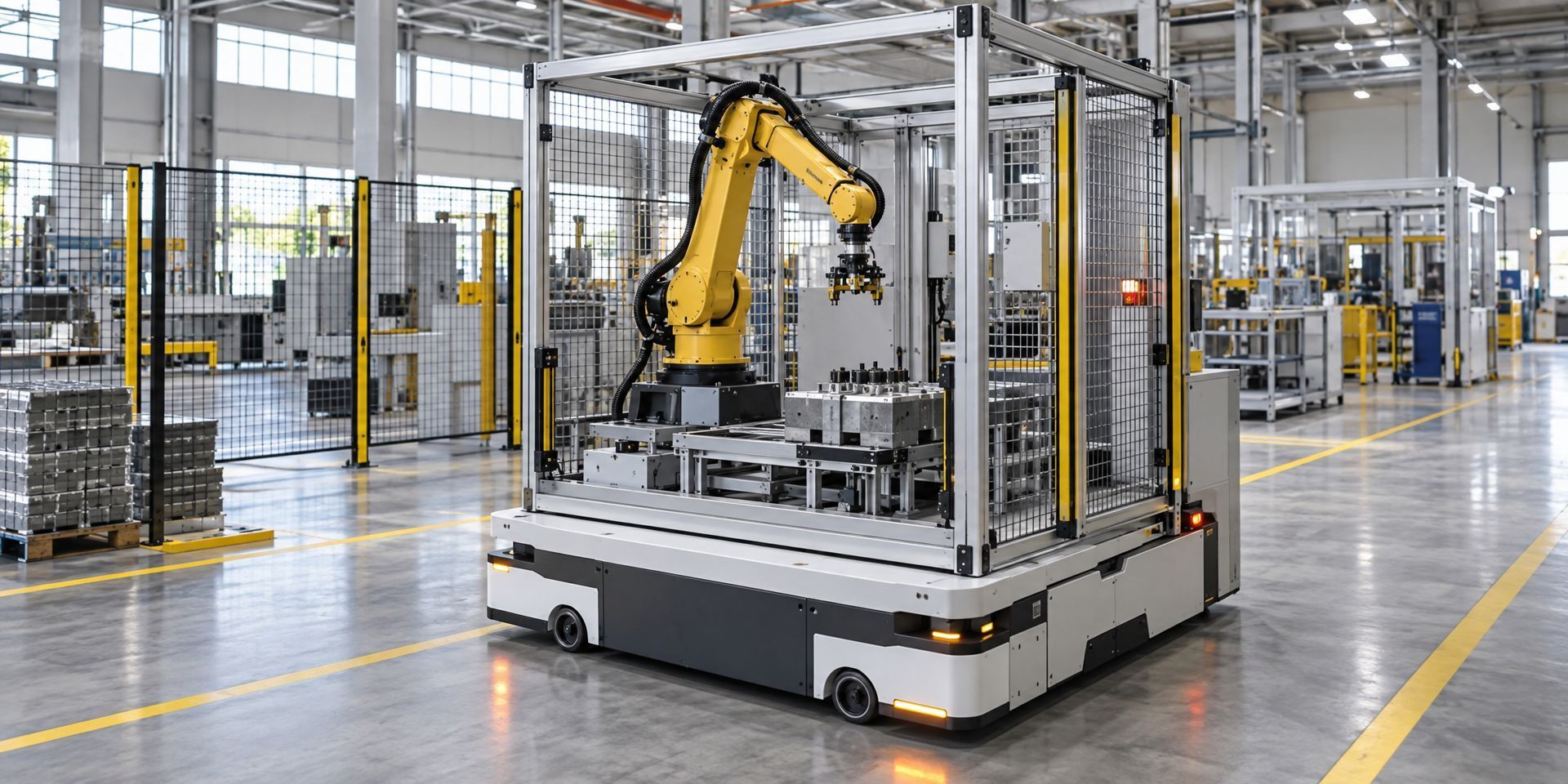

Wielen en stelvoeten voor verrijdbare robotcellen
