AMR-wielen | geveerde zwenkwielen, Vulkollan-aandrijfwielen

Vering, kanteling en grip voor robots

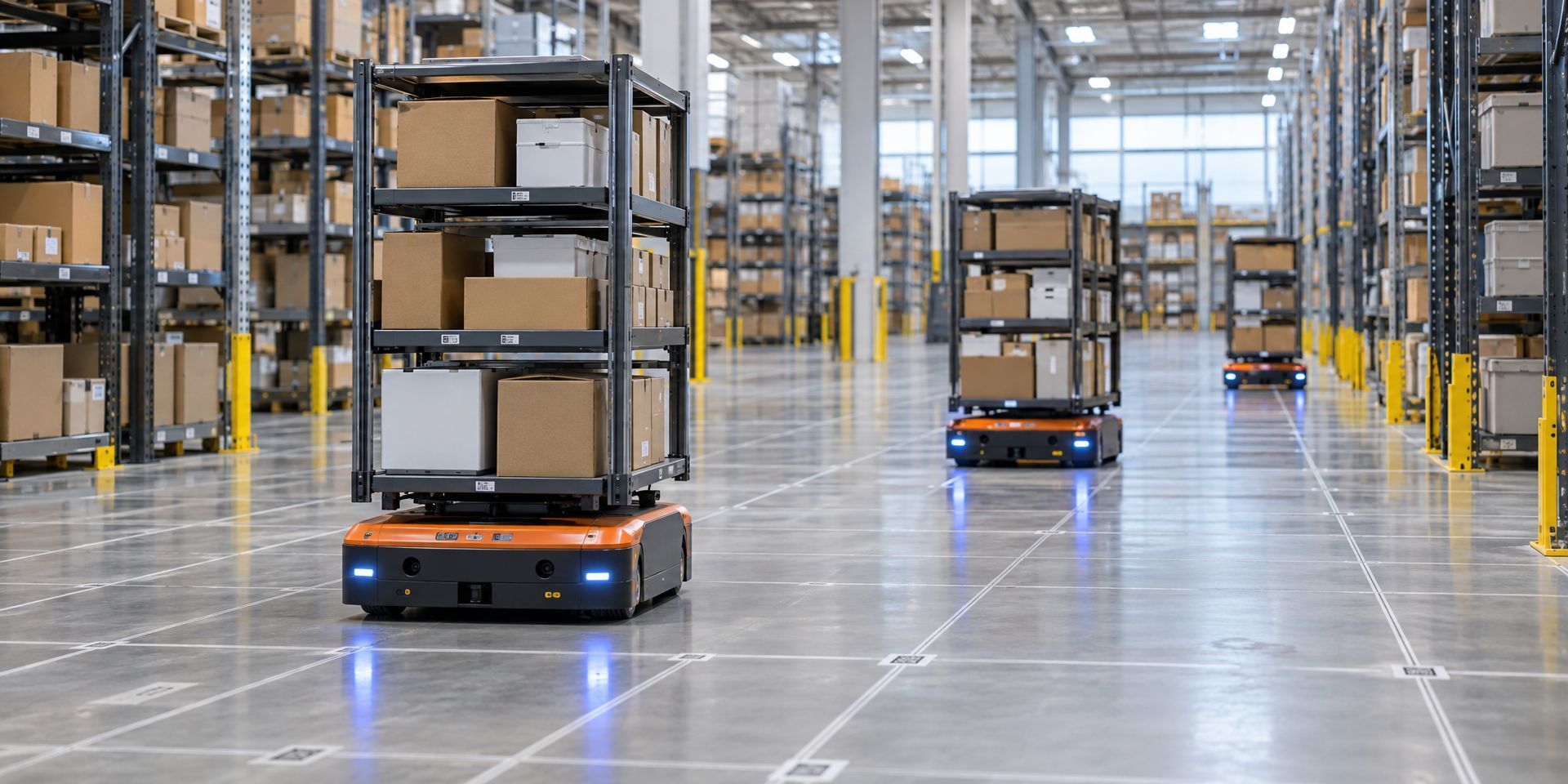

AMR-wielen van DM Wheel Systems zijn gemaakt voor robots die zelf hun route kiezen: AGV-zwenkwielen GAMA, GAMS en GAMT van Ø75 tot 150 mm met 10 mm vering of ±5° kanteling (250 tot 630 kg), een Vulkollan-aandrijfwiel VS H7 met dikke band vanaf Ø65 mm en polyurethaan ZA-wielen tot 4.600 kg voor zware platforms.

placeholderImage

De resultaten

Welke eisen stelt een AMR aan zijn wielen?

  • Onbekende ondergrond: een autonome mobiele robot plant zijn route met lidar en camera's en rijdt ook over liftdrempels, deurnaden, dockplaten en hellingbanen.
  • Tractie op het aandrijfwiel: de meeste AMR's rijden op twee aandrijfwielen in het midden en steunen op vier zwenkwielen. Op een stijf chassis tilt een drempel een aandrijfwiel op; het wiel slipt en de lokalisatie raakt de draad kwijt.
  • Draaien op de plek: bij een differentiële aandrijving moet elk zwenkwiel een halve slag om kunnen zonder te haken of het chassis opzij te duwen.
  • Noodstop voor mensen: de veiligheidsscanner remt de robot abrupt af als iemand het veld in stapt. Het aandrijfwiel moet dan grip houden op epoxy of gepolijst beton.
  • Weinig bouwhoogte: een onderrijdende AMR moet onder een kar of rek passen. Elke millimeter zwenkwiel gaat van de hefslag af.
  • Stil en streepvrij: AMR's rijden tussen orderpickers, door ziekenhuisgangen en over productievloeren.

Aanbevolen wielen voor AMR's

Serie GAMA, GAMS en GAMT — zwenkwielen die de vloer volgen

Serie GAMA, AGV zwenkwielen met kanteleinde as, schokdemping en geoptimaliseerde zwenkradius

SpecificatieWaarde
Wieldiameter75 – 150 mm, dubbel wiel (30+30 tot 40+40 mm)
Draagvermogen bij 4 km/h250 – 630 kg per zwenkwiel
BouwhoogteGAMT 130 – 215 mm; GAMA 147 – 230 mm en GAMS 150 – 235 mm, in de tabel steeds "+10" (de veerweg)
Zwenkuitslag / plaat30 – 35 mm; 112 × 112 mm (Ø75 – 100) of 145 × 145 mm (Ø125 – 150)
Wiel en gaffelpolyurethaan 95 Shore A op stalen kern met kogellagers; gesmede bovenplaat, verzinkt, dubbel druklager

GAMS veert 10 mm in over kleine hoogteverschillen, GAMT kantelt ±5° mee op een scheve of golvende vloer en GAMA heeft allebei, plus een geoptimaliseerde zwenkradius voor robots die vaak op de plek draaien. Het zijn G-Dok-series die DM Wheel Systems levert en per robot adviseert. Bekijk serie GAMA → · Bekijk serie GAMS → · Bekijk serie GAMT → · Vraag offerte →

DM-serie VS en VR H7 Vulkollan-aandrijfwielen — grip in kleine maten

Vulkollan aandrijfwielen

SpecificatieWaarde
VS H7 dikke bandØ65 – 500 mm, 175 – 3.000 kg; in Ø65 – 150 mm 175 – 1.000 kg
VR H7 dunne bandØ100 – 250 mm, 440 – 1.800 kg
Draagvermogenbij 4 km/h
LoopvlakOriginal Vulkollan 92 Shore A
Aansluitingboring H7 met spiebaan; voorboring, ander asgat of flensaansluiting op opgave

Voor een AMR is de dikke band van VS H7 meestal de keus: hij veert mee en grijpt bij een noodstop of op een dockplaat, ook in de kleine maten onder een laag chassis. De dunne band van VR H7 past bij zwaardere platforms die lang op één plek staan. Bekijk Vulkollan-aandrijfwielen → · Vraag offerte →

DM-serie ZA en Vulkollan loopwielen — zware AMR-platforms

Serie ZA kogellager, Losse wielen polyurethaan 90 Shore A tot 4.600 kg

SpecificatieWaarde
ZA los wielØ80 – 500 mm, 250 – 4.600 kg, polyurethaan 90 Shore A op gietijzeren kern
ZA zwenkwielØ80 – 500 mm, 250 – 6.400 kg; opties zware voetrem en richtingvaststeller
Vulkollan loopwielenØ50 – 600 mm, 90 – 9.200 kg, 92 Shore A

Voor pallet-AMR's en platforms die meer dan 630 kg op één steunpunt zetten. ZA zoekt het midden tussen draagvermogen en rijcomfort en rijdt ook op minder gladde vloeren. De Vulkollan-loopwielen zijn de vaste draagwielen naast de aandrijving. Bekijk serie ZA losse wielen → · Bekijk serie ZA zwenkwielen → · Bekijk Vulkollan loopwielen → · Vraag offerte →

DM-serie RO en PZE — lastrol voor autonome pallettrucks

Serie RO kogellager, Polyamide 6 met gegoten polyurethaan loopvlak

SpecificatieWaarde
RO lastrolØ80 – 85 × 70 – 100 mm, 650 – 850 kg, polyurethaan 87 Shore A op polyamide 6
PZE gietnylonØ65 – 400 mm, 800 – 12.000 kg (producttabel, tot 4 km/h)
LagerRO 2-zijdig afgedichte groefkogellagers; PZE kogellagers, op verzoek RVS

RO zit in de vork van een autonome pallettruck: het elastische loopvlak houdt grip op dockplaten en rijdt stil. PZE is voor een vrij navigerende robot de uitzondering, alleen voor een zwaar platform in een egale hal zonder drempels. Bekijk serie RO → · Bekijk serie PZE → · Vraag offerte →

Zo kiest u de wielen voor een AMR

Begin bij de vloer. Moet de robot over drempels en naden, neem dan vering (GAMS): het zwenkwiel veert in en het aandrijfwiel blijft op de grond. Is de vloer vooral scheef of golvend, neem kanteling (GAMT). Komt de robot beide tegen, dan GAMA.

Een rekenvoorbeeld: een AMR van 250 kg tilt karren tot 600 kg. Robot en kar wegen samen 850 kg, verdeeld over drie dragende wielen ruim 280 kg per wiel. Op de zwenkposities laat Ø100 mm (310 kg) dan te weinig over voor een drempel; GAMS van Ø125 mm draagt 440 kg en bouwt 210 mm, met 10 mm veerweg. Is dat te hoog, dan bouwt GAMT van Ø125 mm 190 mm, zonder vering. Op een robot met twee aandrijfwielen in het midden kan elk aandrijfwiel even de helft dragen, hier 425 kg. Een VS H7 van Ø125 × 65 mm (675 kg) dekt dat en geeft een brede band voor de noodstop.

De draagvermogens in de DM-tabel horen bij hooguit 4 km/h. Haalt de robot meer of rijdt hij de klok rond, laat DM de maat dan narekenen.

Voordelen van DM Wheel-AMR-wielen

  • Zwenkwiel en aandrijfwiel samen gekozen: de bouwhoogte van GAMA, GAMS of GAMT en de diameter van het VS H7-aandrijfwiel worden op elkaar afgestemd, zodat het aandrijfwiel op de vloer blijft drukken.
  • Hardheid per positie: 95 Shore A op de zwenkwielen, die vooral licht moeten rollen; 92 Shore A Vulkollan op de aandrijving voor grip; 87 Shore A op de lastrol voor dockplaten.
  • Op tekening van uw platform: eigen ontwikkelafdeling en eigen Vulkollan-verwerking in Boxtel, met boring, spiebaan of flens volgens opgave.

Gerelateerde markten

Een robot die over elke drempel grip houdt

Vertel ons wat uw AMR leeg en vol weegt, hoe de wielen zijn ingedeeld, hoeveel bouwhoogte er is, wat de hoogste drempel op de route is en hoe de aandrijfmotor aansluit. Wij stellen zwenkwiel, aandrijfwiel en lastrol samen als één set, ook voor het eerste prototype. Dare to ask. Vraag uw offerte aan →

AMR-wielen

Waarom slipt het aandrijfwiel van mijn AMR op een drempel?

Omdat een zwenkwiel op de drempel het chassis optilt en het aandrijfwiel ontlast. Op een stijf chassis met zes wielen gebeurt dat bij elke naad. Een zwenkwiel met 10 mm veerweg (GAMS) of ±5° kanteling (GAMT) houdt alle wielen op de vloer, en GAMA heeft beide. Per zwenkwiel draagt elk van deze series 250 tot 630 kg.

Wat is het verschil tussen AGV-wielen en AMR-wielen?

Een AGV volgt een vaste route en rekent met wielomwentelingen; daar telt een aandrijfwiel dat zijn omtrek houdt, zoals de dunne band van VR H7. Een AMR navigeert vrij en neemt overgangen die een AGV vermijdt; daar tellen vering, kanteling en grip, zoals de dikke band van VS H7 vanaf Ø65 mm. Zie ook AGV-wielen.

Hoeveel bouwhoogte kost een AMR-zwenkwiel?

GAMT bouwt 130 mm bij Ø75 en 215 mm bij Ø150. GAMA en GAMS staan 10 tot 20 mm hoger in de tabel, met daarnaast 10 mm veerweg. Voor een onderrijdende AMR met weinig ruimte is Ø75 of Ø100 mm met 250 of 310 kg per zwenkwiel het vertrekpunt. Past de last daar niet in, dan wordt het een groter wiel of een extra steunpunt.

Vulkollan of polyurethaan op het aandrijfwiel van een AMR?

Voor de meeste robots Vulkollan 92 Shore A: weinig aanzet- en rolweerstand en, met de dikke band van VS H7, grip bij abrupt remmen. Polyurethaan 90 Shore A (ZA, 250 tot 4.600 kg) is er als aandrijfwiel met spiebaan op aanvraag, voor zware platforms op ruwere vloeren. Beide zijn streepvrij; Vulkollan kan tot -40 °C, ZA tot -20 °C.
